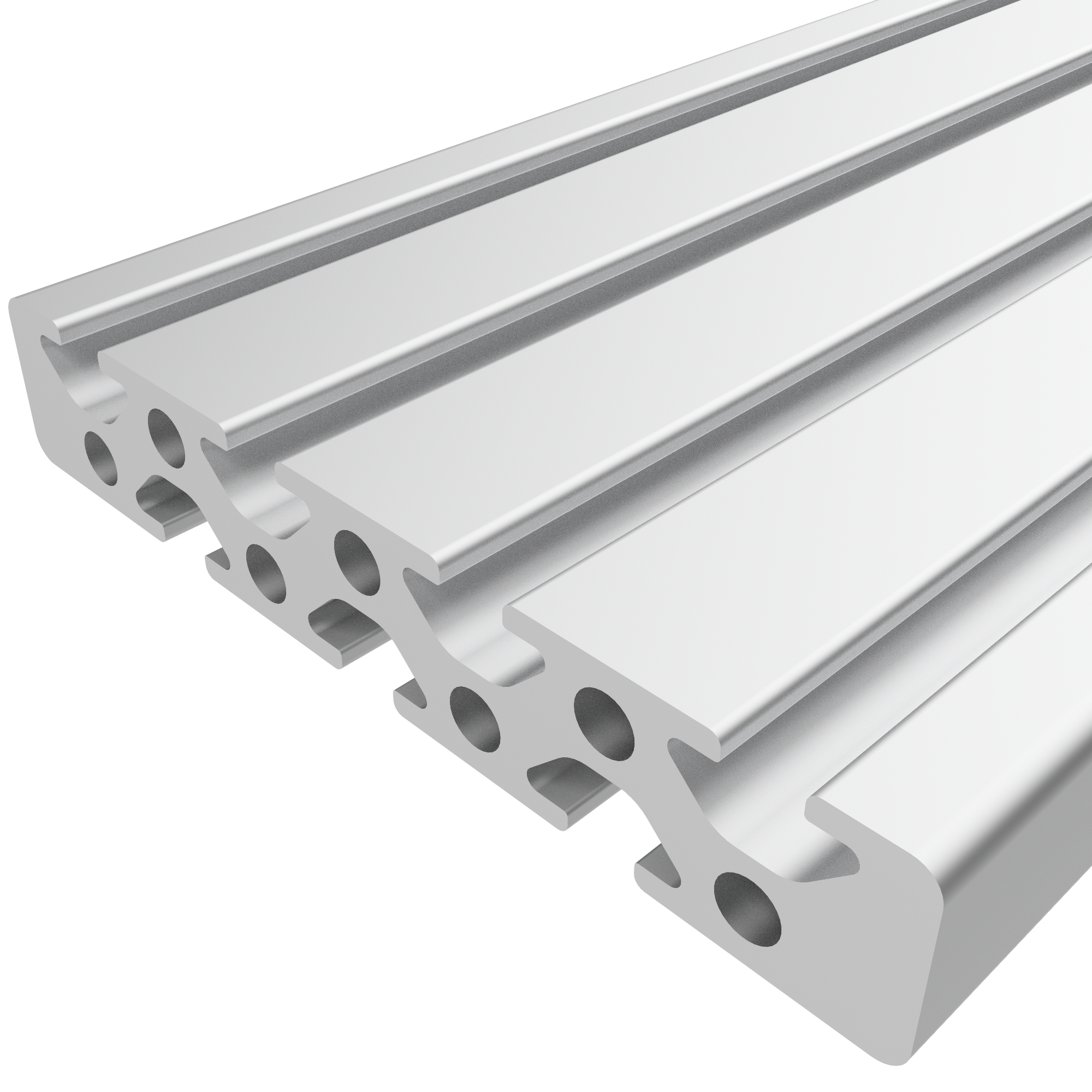

Profil 5 80x14, natur

Liefereinheit Profil: 6000 mm Stange

Maunsystem GmbH

Menge	Preis pro Stück
bis 2	114,30 €*
ab 3	111,00 €*

Preise exkl. MwSt. zzgl. Versandkosten

Liefereinheit Profil

6000 mm Stange

3000 mm Stange

zugeschnittene Länge

Anbei finden Sie passende Artikel

Abdeckkappe 5 80x14, schwarz

0,55 € - 0,72 €*

Abdeckkappe 5 80x14, schwarz

0,55 € - 0,72 €*

Automatik-Verbindungssatz 5, verzinkt

2,25 € - 2,61 €*

Automatik-Verbindungssatz 5, verzinkt

2,25 € - 2,61 €*

Winkelsatz 5 20x20

3,10 € - 4,10 €*

Winkelsatz 5 20x20

3,10 € - 4,10 €*

Gesamtpreis Zubehör

127,74 € *

PDF-Datenblatt

Produktnummer: PI-4080 SN6000

Hersteller: Maunsystem GmbH

Hersteller-Nr.: 1001532

Länge: 6000 mm

Gewicht: 10.74 kg

Produktinformationen "Profil 5 80x14, natur"

Durch die kompakte Bauform der Profile 5 sind diese besonders für kleine und gewichtsoptimierte Baugruppen geeignet. Die Nuten und die Kernlöcher der Profile 5 sind ausgelegt für Schrauben M5

Lieferlänge 6030 mm

Details

lx    1,11 cm4
ly    40,69 cm4
wx    1,54 cm3
wy    10,17 cm3
Profilfläche    6,64 cm2
Gewicht    1,79 kg/m

Step-Datei

Download

Nutauszugskraft:	F=500 N
Eloxal:	E6EV1 10-15 µm silber
Toleranzen :	EN 12020-2
kompatibel mit:	item
Baureihe:	i-Baureihe 5 - 20
Bauart:	standard
Material:	Al Mg Si 0,5 F25, warmausgehärtet
Farbe:	Aluminium natur
Kontur:	Rechteckig
Breite Profil:	80 mm
Höhe Profil:	14 mm
Größe:	80x14 mm
Nuten:	offene Nuten
Liefereinheit:	Stangen
Liefereinheit Profil:	6000 mm Stange

AI-4010

Abdeckkappe 5 80x14, schwarz

Abgerundete Abdeckkappen für die Stirnfläche der verschiedenen Profilquerschnitte.Das Entgraten der Schnittfläche entfällt. Abdeckkappen werden durch Aufschlagen in die Kernbohrungen befestigt.

Ab 0,55 €*

VI-4035

Automatik-Verbindungssatz 5, verzinkt

Der Automatik-Verbindungssatz 5 verzinkt – kompatibel zu item 0.0.391.60 – ermöglicht eine besonders schnelle und verdeckte Verbindung zweier Aluminiumprofile im 90°-Winkel. Durch die automatische Klemmfunktion ist kein Profilbearbeiten notwendig, was Zeit und Aufwand spart. Produktmerkmale: – Passend für Nut 5 Aluminiumprofile – Material: verzinkter Stahl für robuste Verbindung – Kompatibel zu item Artikelnummer: 0.0.391.60 – Einfache Montage durch automatische Verriegelung – Ideal für kompakte, saubere Konstruktionen Dieser Verbindungssatz ist die perfekte Lösung für stabile, unsichtbare Verbindungen bei kleinen Profilquerschnitten – zeitsparend und zuverlässig.

Ab 2,25 €*

ZI-4040

Winkelsatz 5 20x20

Der Winkelsatz 5 20x20 – kompatibel zu item 0.0.425.02 – ist ein stabiler, verzinkter Verbindungssatz für 90°-Verbindungen im Profilsystem 5. Er ermöglicht eine einfache und zuverlässige Verbindung zweier Aluminiumprofile der Serie 5 mit einem Querschnitt von 20x20 mm. Produkteigenschaften: – Abmessung: 20 × 20 mm – Material: verzinkter Stahl – Inklusive Befestigungsmaterial – Kompatibel zu item 0.0.425.02 – Passend für Nut 5 Profile (20x20 mm) Ideal für leichte Rahmenkonstruktionen, Abdeckungen oder Aufbauten im Maschinen- und Anlagenbau.

Ab 3,10 €*
