Profil 5 80x14, natur

Liefereinheit Profil: 3000 mm Stange
Profil 5 80x14, natur
3D
Klicken und drehen
AR-Ansicht öffnen
Tippen Sie, um das Objekt zu platzieren
Bewegen Sie das Gerät, um zu beginnen
Profil 5 80x14, natur
Profil 5 80x14, natur
Profil 5 80x14, natur
Profil 5 80x14, natur
Profil 5 80x14, natur
Menge Preis pro Stück
bis 2
58,20 €*
ab 3
57,10 €*
Gesamtpreis Zubehör 0,00 €

Preise exkl. MwSt. zzgl. Versandkosten

Liefereinheit Profil

Anbei finden Sie passende Artikel

Abdeckkappe 5 80x14, schwarz
0,55 € - 0,72 €*
Abdeckkappe 5 80x14, schwarz
0,55 € - 0,72 €*
Automatik-Verbindungssatz 5, verzinkt
2,25 € - 2,61 €*
Automatik-Verbindungssatz 5, verzinkt
2,25 € - 2,61 €*
Winkelsatz 5 20x20
4,20 € - 4,79 €*
Winkelsatz 5 20x20
4,20 € - 4,79 €*
Gesamtpreis Zubehör

63,87 € *

PDF-Datenblatt
Produktnummer: PI-4080 SN3000
Hersteller: Maunsystem GmbH
Hersteller-Nr.: 1008059
Länge: 3000 mm
Gewicht: 5.37 kg

Produktinformationen "Profil 5 80x14, natur"

Durch die kompakte Bauform der Profile 5 sind diese besonders für kleine und gewichtsoptimierte Baugruppen geeignet. Die Nuten und die Kernlöcher der Profile 5 sind ausgelegt für Schrauben M5

Lieferlänge 3000 mm

Kompatibel mit item 0.0.448.13

Details

lx    1,11 cm4
ly    40,69 cm4
wx    1,54 cm3
wy    10,17 cm3
Profilfläche    6,64 cm2
Gewicht    1,79 kg/m

Step-Datei

Download
Nutauszugskraft: F=500 N
Eloxal: E6EV1 10-15 µm silber
Toleranzen : EN 12020-2
kompatibel mit: item
Baureihe: i-Baureihe 5 - 20
Bauart: standard
Material: Al Mg Si 0,5 F25, warmausgehärtet
Farbe: Aluminium natur
Kontur: Rechteckig
Breite Profil: 80 mm
Höhe Profil: 14 mm
Größe: 80x14 mm
Nuten: offene Nuten
Liefereinheit: Stangen
Liefereinheit Profil: 3000 mm Stange
Produktgalerie überspringen
Abdeckkappe 5 80x14, schwarz Abdeckkappe 5 80x14, schwarz
AI-4010
Abdeckkappe 5 80x14, schwarz

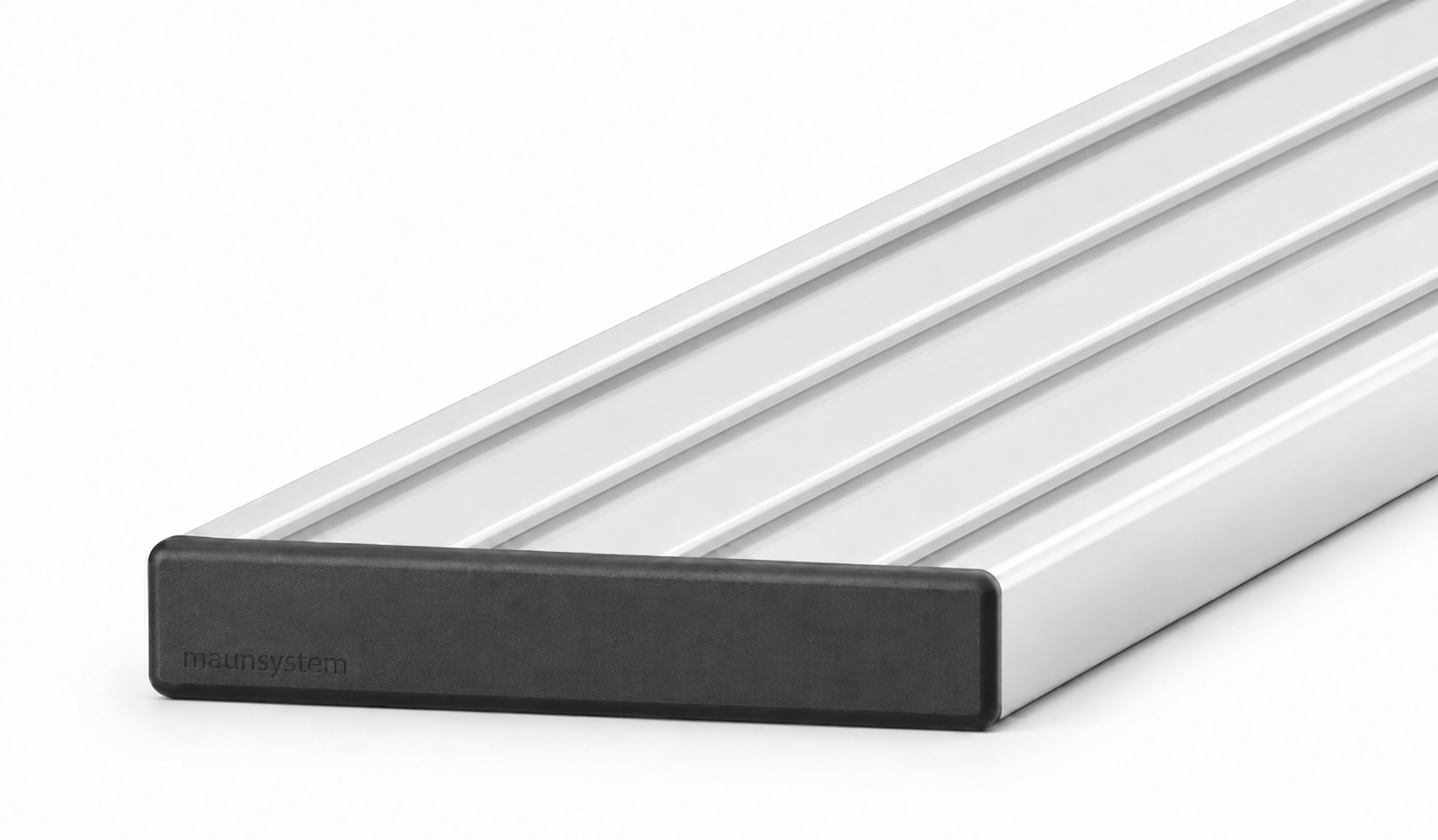

Abgerundete Abdeckkappen für die Stirnfläche der verschiedenen Profilquerschnitte.Das Entgraten der Schnittfläche entfällt. Abdeckkappen werden durch Aufschlagen in die Kernbohrungen befestigt.

Ab 0,55 €*
Produktgalerie überspringen
Automatik-Verbindungssatz 5, verzinkt Automatik-Verbindungssatz 5, verzinkt
VI-4035
Automatik-Verbindungssatz 5, verzinkt
Der Automatik-Verbindungssatz 5 verzinkt – kompatibel zu item 0.0.391.60 – ermöglicht eine besonders schnelle und verdeckte Verbindung zweier Aluminiumprofile im 90°-Winkel. Durch die automatische Klemmfunktion ist kein Profilbearbeiten notwendig, was Zeit und Aufwand spart. Produktmerkmale: – Passend für Nut 5 Aluminiumprofile – Material: verzinkter Stahl für robuste Verbindung – Kompatibel zu item Artikelnummer: 0.0.391.60 – Einfache Montage durch automatische Verriegelung – Ideal für kompakte, saubere Konstruktionen Dieser Verbindungssatz ist die perfekte Lösung für stabile, unsichtbare Verbindungen bei kleinen Profilquerschnitten – zeitsparend und zuverlässig.

Ab 2,25 €*
Winkelsatz 5 20x20 Winkelsatz 5 20x20
ZI-4040
Winkelsatz 5 20x20
Der Winkelsatz 5 20x20 – kompatibel zu item 0.0.425.02 – ist ein stabiler, verzinkter Verbindungssatz für 90°-Verbindungen im Profilsystem 5. Er ermöglicht eine einfache und zuverlässige Verbindung zweier Aluminiumprofile der Serie 5 mit einem Querschnitt von 20x20 mm. Produkteigenschaften: – Abmessung: 20 × 20 mm – Material: verzinkter Stahl – Inklusive Befestigungsmaterial – Kompatibel zu item 0.0.425.02 – Passend für Nut 5 Profile (20x20 mm) Ideal für leichte Rahmenkonstruktionen, Abdeckungen oder Aufbauten im Maschinen- und Anlagenbau.

Ab 4,20 €*
