Profil 5 40x40, natur

Liefereinheit Profil: 6000 mm Stange
Profil 5 40x40, natur
3D
Klicken und drehen
AR-Ansicht öffnen
Tippen Sie, um das Objekt zu platzieren
Bewegen Sie das Gerät, um zu beginnen
Profil 5 40x40, natur
Profil 5 40x40, natur
Profil 5 40x40, natur
Profil 5 40x40, natur
Profil 5 40x40, natur
Menge Preis pro StĂĽck
bis 7
96,72 €*
ab 8
90,96 €*
Gesamtpreis Zubehör 0,00 €

Preise exkl. MwSt. zzgl. Versandkosten

Liefereinheit Profil

Anbei finden Sie passende Artikel

Abdeckkappe 5 40x40, schwarz
0,40 € - 0,51 €*
Abdeckkappe 5 40x40, schwarz
0,40 € - 0,51 €*
Automatik-Verbindungssatz 5, verzinkt
2,25 € - 2,61 €*
Automatik-Verbindungssatz 5, verzinkt
2,25 € - 2,61 €*
Standard-Verbindungssatz 5 ESD, verzinkt
0,60 € - 0,70 €*
Standard-Verbindungssatz 5 ESD, verzinkt
0,60 € - 0,70 €*
Standard-Verbindungssatz 5, verzinkt
0,35 € - 0,46 €*
Standard-Verbindungssatz 5, verzinkt
0,35 € - 0,46 €*
Universal-Verbindungssatz 5, verzinkt
1,10 € - 1,43 €*
Universal-Verbindungssatz 5, verzinkt
1,10 € - 1,43 €*
Winkelsatz 5 20x20
4,20 € - 4,79 €*
Winkelsatz 5 20x20
4,20 € - 4,79 €*
Gesamtpreis Zubehör

96,72 € *

PDF-Datenblatt
Produktnummer: PI-4070 SN6000
Hersteller: Maunsystem GmbH
Hersteller-Nr.: 1001531
Länge: 6000 mm
Gewicht: 8.34 kg

Produktinformationen "Profil 5 40x40, natur"

Durch die kompakte Bauform der Profile 5 sind diese besonders für kleine und gewichtsoptimierte Baugruppen geeignet. Die Nuten und die Kernlöcher der Profile 5 sind ausgelegt für Schrauben M5

Lieferlänge 6030 mm

Kompatibel mit item 0.0.448.09

Details

l    9,3 cm4
w    4,65 cm3
Profilfläche    5,14 cm2
Gewicht    1,39 kg/m

Step-Datei

Download
Nutauszugskraft: F=500 N
kompatibel mit: item
Baureihe: i-Baureihe 5 - 20
Bauart: standard
Farbe: Aluminium natur
Kontur: Quadratisch
Breite Profil: 40 mm
Höhe Profil: 40 mm
Größe: 40x40 mm
Nuten: offene Nuten
Liefereinheit: Stangen
Liefereinheit Profil: 6000 mm Stange
Produktgalerie ĂĽberspringen

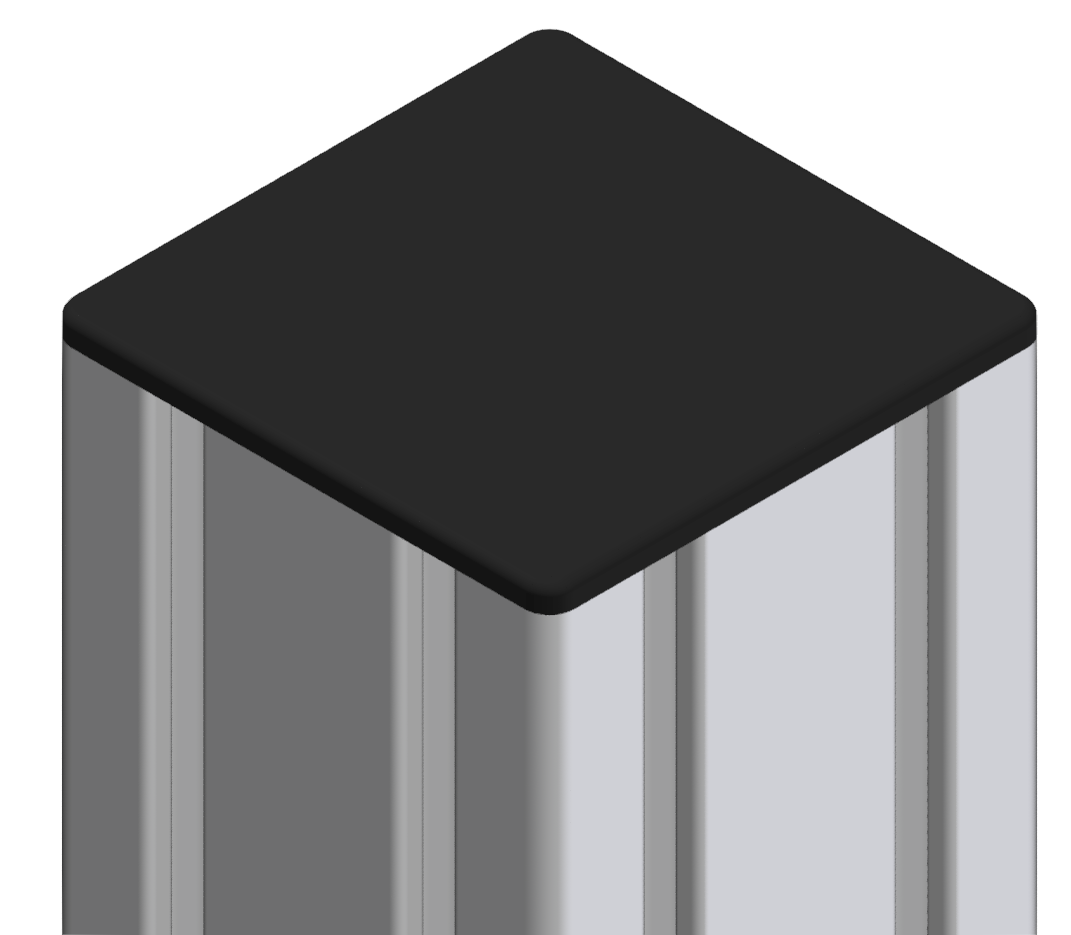

Abdeckkappe 5 40x40, schwarz Abdeckkappe 5 40x40, schwarz
AI-4045
Abdeckkappe 5 40x40, schwarz
Abgerundete Abdeckkappen für die Stirnfläche der verschiedenen Profilquerschnitte.Das Entgraten der Schnittfläche entfällt. Abdeckkappen werden durch Aufschlagen in die Kernbohrungen befestigt.

Ab 0,40 €*
Produktgalerie ĂĽberspringen
Automatik-Verbindungssatz 5, verzinkt Automatik-Verbindungssatz 5, verzinkt
VI-4035
Automatik-Verbindungssatz 5, verzinkt
Der Automatik-Verbindungssatz 5 verzinkt – kompatibel zu item 0.0.391.60 – ermöglicht eine besonders schnelle und verdeckte Verbindung zweier Aluminiumprofile im 90°-Winkel. Durch die automatische Klemmfunktion ist kein Profilbearbeiten notwendig, was Zeit und Aufwand spart. Produktmerkmale: – Passend für Nut 5 Aluminiumprofile – Material: verzinkter Stahl für robuste Verbindung – Kompatibel zu item Artikelnummer: 0.0.391.60 – Einfache Montage durch automatische Verriegelung – Ideal für kompakte, saubere Konstruktionen Dieser Verbindungssatz ist die perfekte Lösung für stabile, unsichtbare Verbindungen bei kleinen Profilquerschnitten – zeitsparend und zuverlässig.

Ab 2,25 €*
Standard-Verbindungssatz 5 ESD, verzinkt Standard-Verbindungssatz 5 ESD, verzinkt
VI-4027
Standard-Verbindungssatz 5 ESD, verzinkt
Entdecken Sie den Standard-Verbindungssatz 5 ESD, verzinkt – die ideale Lösung für stabile und elektrostatisch sichere Verbindungen in Ihren Aluminiumprofilkonstruktionen. Dieser hochwertige Verbindungssatz ermöglicht rechtwinklige Verbindungen zwischen Profilen der Baureihe 5 und bietet dabei eine hohe Belastbarkeit gegen Verschiebung und Torsion.Eigenschaften:Material: Stahl, verzinktGewinde: M5ESD-Sicherheit: JaAnzugsmoment: 4,5 NmLieferumfang:Standard-Verbindungsblech 5, Stahl, verzinktSpezial-Halbrundschraube ähnlich ISO 7380-M5x12, Stahl, verzinktDer Verbindungssatz zeichnet sich durch seine minimal in die Nut ragende Konstruktion aus und verfügt über eine beidseitig greifende Verdrehsicherung. Die spezielle Schraube durchdringt die isolierende Eloxalschicht der Profile, wodurch ein elektrostatisch sicherer Kontakt gewährleistet wird. Für die Montage ist es erforderlich, ein Gewinde in die Kernbohrung des ersten Profils zu schneiden, während das zweite Profil eine Montagebohrung benötigt.Profitieren Sie von der hohen Qualität und Langlebigkeit des Standard-Verbindungssatzes 5 ESD, verzinkt, und optimieren Sie Ihre Konstruktionen mit diesem zuverlässigen Verbindungselement.

Ab 0,60 €*
Standard-Verbindungssatz 5, verzinkt Standard-Verbindungssatz 5, verzinkt
VI-4025
Standard-Verbindungssatz 5, verzinkt
Der Standard-Verbindungssatz 5 – kompatibel zu item 0.0.370.08 – ist die bewährte Lösung zur Herstellung robuster 90°-Verbindungen bei Profilen der Baureihe 5. Durch die präzise Passform und die verzinkte Ausführung wird eine langlebige und belastbare Verbindung sichergestellt. Produktmerkmale: – Für Nut 5 Aluminiumprofile – Verzinkte Ausführung für Korrosionsschutz – Einsetzbar für rechtwinklige Profilverbindungen – Kompatibel zu item Artikelnummer: 0.0.370.08 – Inklusive Befestigungsschrauben und Nutenstein Perfekt für kompakte Rahmenkonstruktionen, Gehäuse oder leichte Aufbauten im Maschinen- und Anlagenbau. n

Ab 0,35 €*
Universal-Verbindungssatz 5, verzinkt Universal-Verbindungssatz 5, verzinkt
VI-4020
Universal-Verbindungssatz 5, verzinkt
Der Universal-Verbindungssatz 5 verzinkt – kompatibel zu item 0.0.370.27 – ermöglicht eine stabile 90°-Verbindung zwischen zwei Profilen der Baureihe 5, ganz ohne Bearbeitung der Profile. Die Verbindung ist kraftschlüssig, kompakt und einfach zu realisieren – perfekt für leichte Aufbauten, Gehäuse oder Gestelle im kompakten Maßstab. Eigenschaften im Überblick: – Kompatibel mit Nut 5 Profilen – Keine Profilbearbeitung erforderlich – Robuste verzinkte Stahlkomponenten – Kompakte Bauform für kleinere Konstruktionen – Artikel entspricht item-Nr. 0.0.370.27 Ein zuverlässiger Allround-Verbinder für alle, die schlanke und stabile Konstruktionen im Kleinteilbereich realisieren möchten.

Ab 1,10 €*
Winkelsatz 5 20x20 Winkelsatz 5 20x20
ZI-4040
Winkelsatz 5 20x20
Der Winkelsatz 5 20x20 – kompatibel zu item 0.0.425.02 – ist ein stabiler, verzinkter Verbindungssatz für 90°-Verbindungen im Profilsystem 5. Er ermöglicht eine einfache und zuverlässige Verbindung zweier Aluminiumprofile der Serie 5 mit einem Querschnitt von 20x20 mm. Produkteigenschaften: – Abmessung: 20 × 20 mm – Material: verzinkter Stahl – Inklusive Befestigungsmaterial – Kompatibel zu item 0.0.425.02 – Passend für Nut 5 Profile (20x20 mm) Ideal für leichte Rahmenkonstruktionen, Abdeckungen oder Aufbauten im Maschinen- und Anlagenbau.

Ab 4,20 €*
