Profil 5 40x20 2N180, natur

Liefereinheit Profil: zugeschnittene Länge

Maunsystem GmbH

14,18 €*

Preise exkl. MwSt. zzgl. Versandkosten

Liefereinheit Profil

6000 mm Stange

3000 mm Stange

zugeschnittene Länge

Anbei finden Sie passende Artikel

Abdeckkappe 5 40x20, schwarz

Farbe: schwarz

0,25 € - 0,35 €*

Abdeckkappe 5 40x20, schwarz

Farbe: schwarz

0,25 € - 0,35 €*

Abdeckkappe 5 40x20, grau

Farbe: grau

0,25 € - 0,35 €*

Abdeckkappe 5 40x20, grau

Farbe: grau

0,25 € - 0,35 €*

Automatik-Verbindungssatz 5, verzinkt

2,25 € - 2,61 €*

Automatik-Verbindungssatz 5, verzinkt

2,25 € - 2,61 €*

Standard-Verbindungssatz 5 ESD, verzinkt

0,60 € - 0,70 €*

Standard-Verbindungssatz 5 ESD, verzinkt

0,60 € - 0,70 €*

Standard-Verbindungssatz 5, verzinkt

0,35 € - 0,46 €*

Standard-Verbindungssatz 5, verzinkt

0,35 € - 0,46 €*

Universal-Verbindungssatz 5, verzinkt

1,10 € - 1,43 €*

Universal-Verbindungssatz 5, verzinkt

1,10 € - 1,43 €*

Winkelsatz 5 20x20

3,10 € - 4,10 €*

Winkelsatz 5 20x20

3,10 € - 4,10 €*

Gesamtpreis Zubehör

14,18 € *

Länge (mm):

Sie können von 20 mm bis 6000 mm in 1 mm Schritten bestellen.

PDF-Datenblatt

Produktnummer: PI-4148 SZ

Hersteller: Maunsystem GmbH

Hersteller-Nr.: 1006775

Gewicht: 0.91 kg

Produktinformationen "Profil 5 40x20 2N180, natur"

Durch die kompakte Bauform der Profile 5 mit geschlossenen Nuten sind diese besonders für kleine und gewichtsoptimierte Baugruppen geeignet. Mit der verschlossen Nutseite lassen sich optisch ansprechende und pflegeleichte Konstruktionen realisieren. Die Nuten und die Kernlöcher der Profile 5 sind ausgelegt für Schrauben M5

Zuschnitt max. 6000 mm

Kompatibel mit item 0.0.437.76

Details

Ix   1,4   cm4
Iy   5,46   cm4
Wx   1,4   cm3
Wy   2,73   cm3
Profilfläche   3,38   cm2
Gewicht   0,91   kg/m

Step-Datei

Download

Nutauszugskraft:	F=500 N
Eloxal:	E6EV1 10-15 µm silber
Toleranzen :	EN 12020-2
Baureihe:	i-Baureihe 5 - 20
Bauart:	standard
Material:	Al Mg Si 0,5 F25, warmausgehärtet
Farbe:	Aluminium natur
Kontur:	Rechteckig

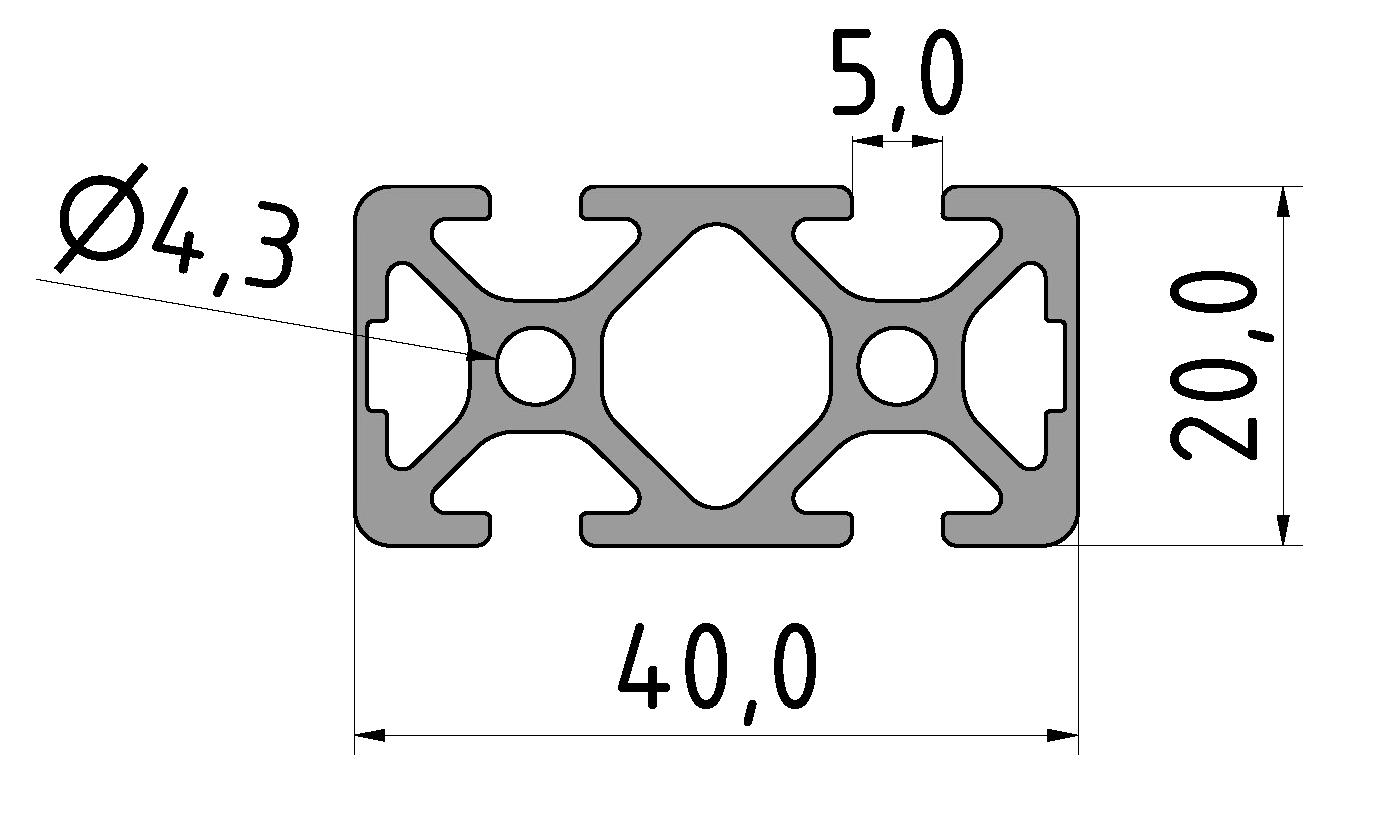

Größe:	40x20 mm
Nuten:	2 Seiten geschlossen 180°
Liefereinheit:	Zuschnitt auf Maß
Liefereinheit Profil:	zugeschnittene Länge
