Profil 5 40x20 2N, natur

Liefereinheit Profil: 3000 mm Stange

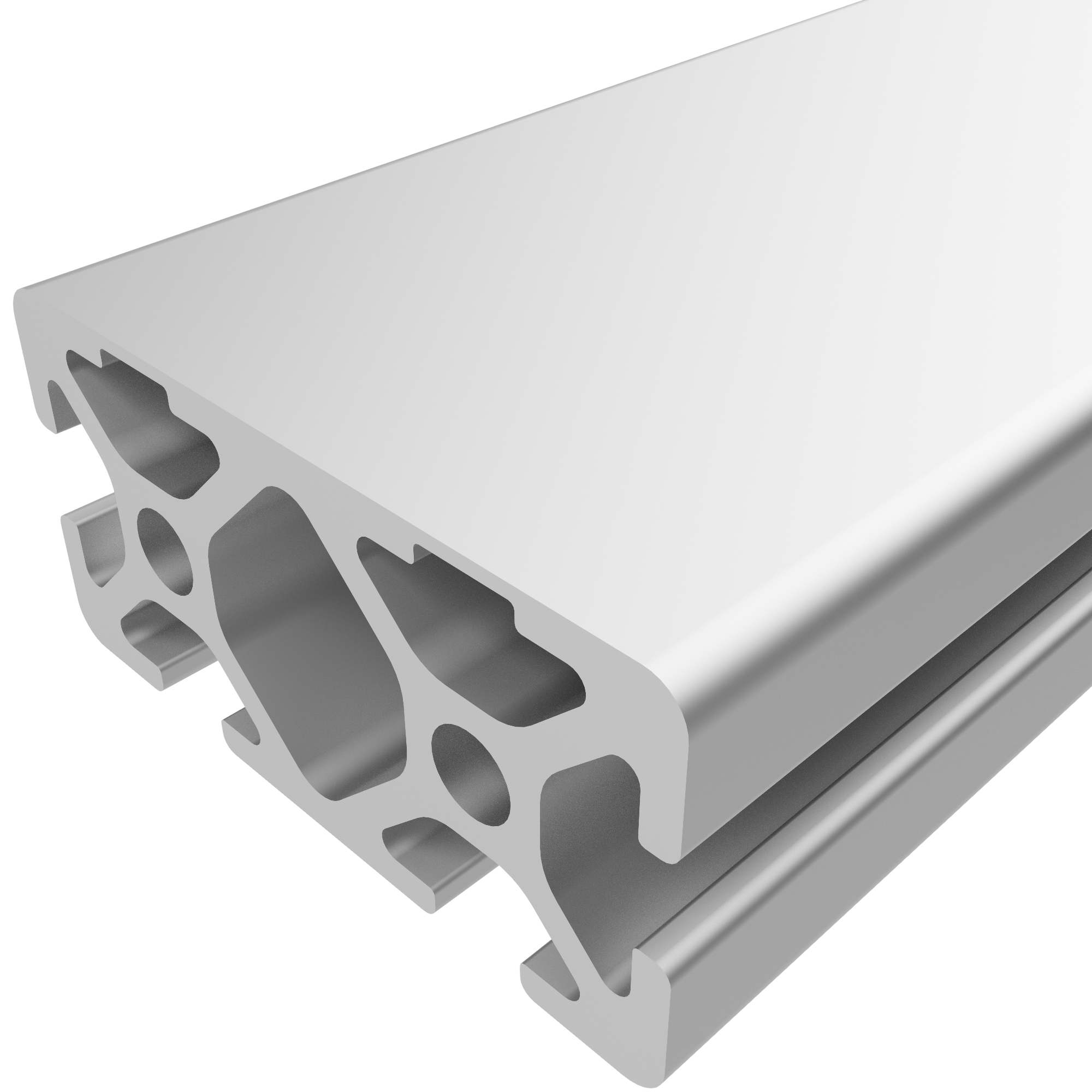

Profil 5 40x20 2N, natur
3D
Klicken und drehen
AR-Ansicht öffnen
Tippen Sie, um das Objekt zu platzieren
Bewegen Sie das Gerät, um zu beginnen
Profil 5 40x20 2N, natur
Profil 5 40x20 2N, natur
Profil 5 40x20 2N, natur
Profil 5 40x20 2N, natur
Profil 5 40x20 2N, natur
Menge Preis pro StĂĽck
bis 3
28,20 €*
ab 4
26,10 €*
Gesamtpreis Zubehör 0,00 €

Preise exkl. MwSt. zzgl. Versandkosten

Liefereinheit Profil

Anbei finden Sie passende Artikel

Abdeckkappe 5 40x20, schwarz
Farbe: schwarz
0,25 € - 0,35 €*
Abdeckkappe 5 40x20, schwarz
Farbe: schwarz
0,25 € - 0,35 €*

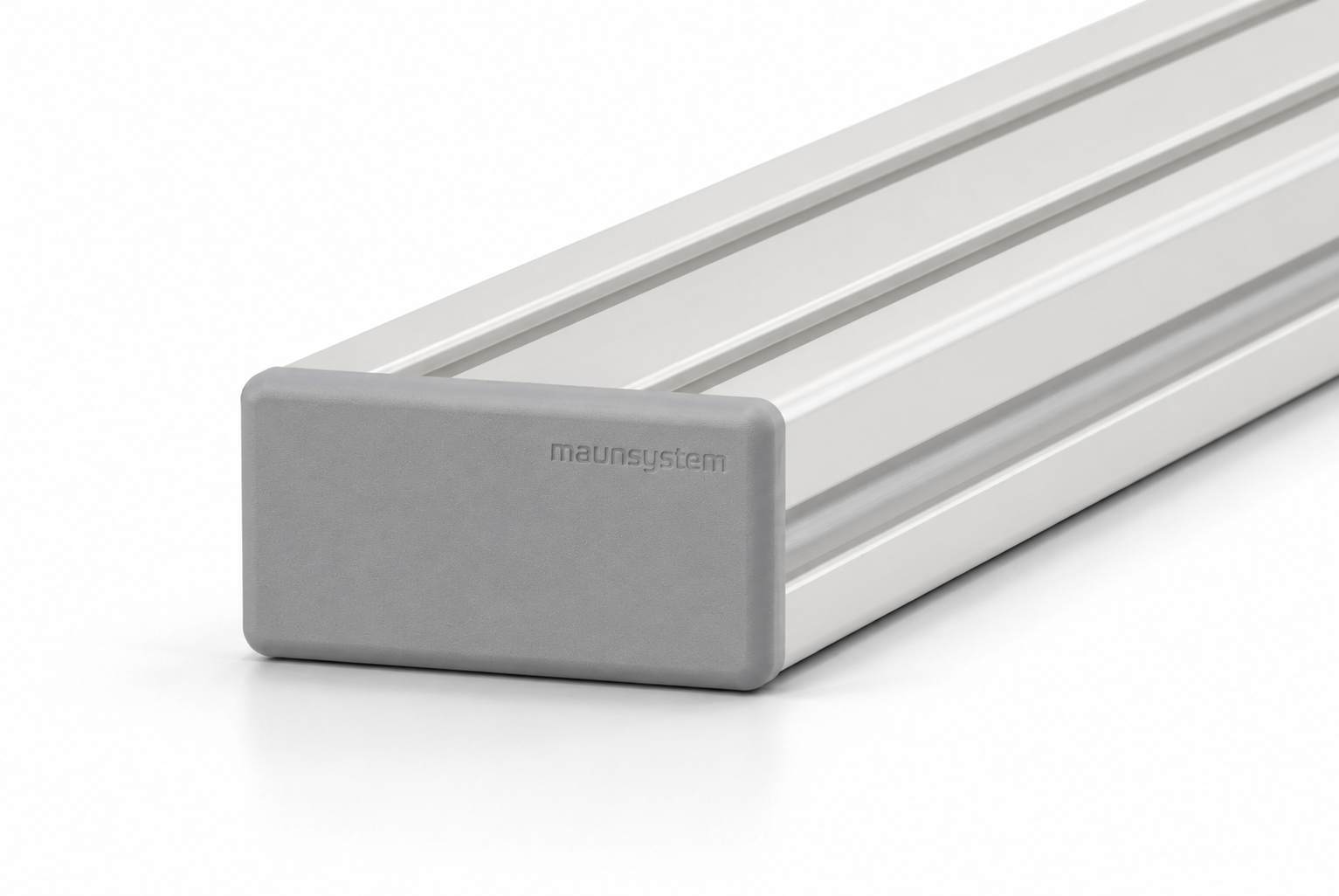

Abdeckkappe 5 40x20, grau
Farbe: grau
0,25 € - 0,35 €*
Abdeckkappe 5 40x20, grau
Farbe: grau
0,25 € - 0,35 €*
Automatik-Verbindungssatz 5, verzinkt
2,25 € - 2,61 €*
Automatik-Verbindungssatz 5, verzinkt
2,25 € - 2,61 €*
Standard-Verbindungssatz 5 ESD, verzinkt
0,60 € - 0,70 €*
Standard-Verbindungssatz 5 ESD, verzinkt
0,60 € - 0,70 €*
Standard-Verbindungssatz 5, verzinkt
0,35 € - 0,46 €*
Standard-Verbindungssatz 5, verzinkt
0,35 € - 0,46 €*
Universal-Verbindungssatz 5, verzinkt
1,10 € - 1,43 €*
Universal-Verbindungssatz 5, verzinkt
1,10 € - 1,43 €*
Winkelsatz 5 20x20
4,20 € - 4,79 €*
Winkelsatz 5 20x20
4,20 € - 4,79 €*
Gesamtpreis Zubehör

38,19 € *

PDF-Datenblatt
Produktnummer: PI-4146 SN3000
Hersteller: Maunsystem GmbH
Hersteller-Nr.: 1008068
Länge: 3000 mm
Gewicht: 2.754 kg

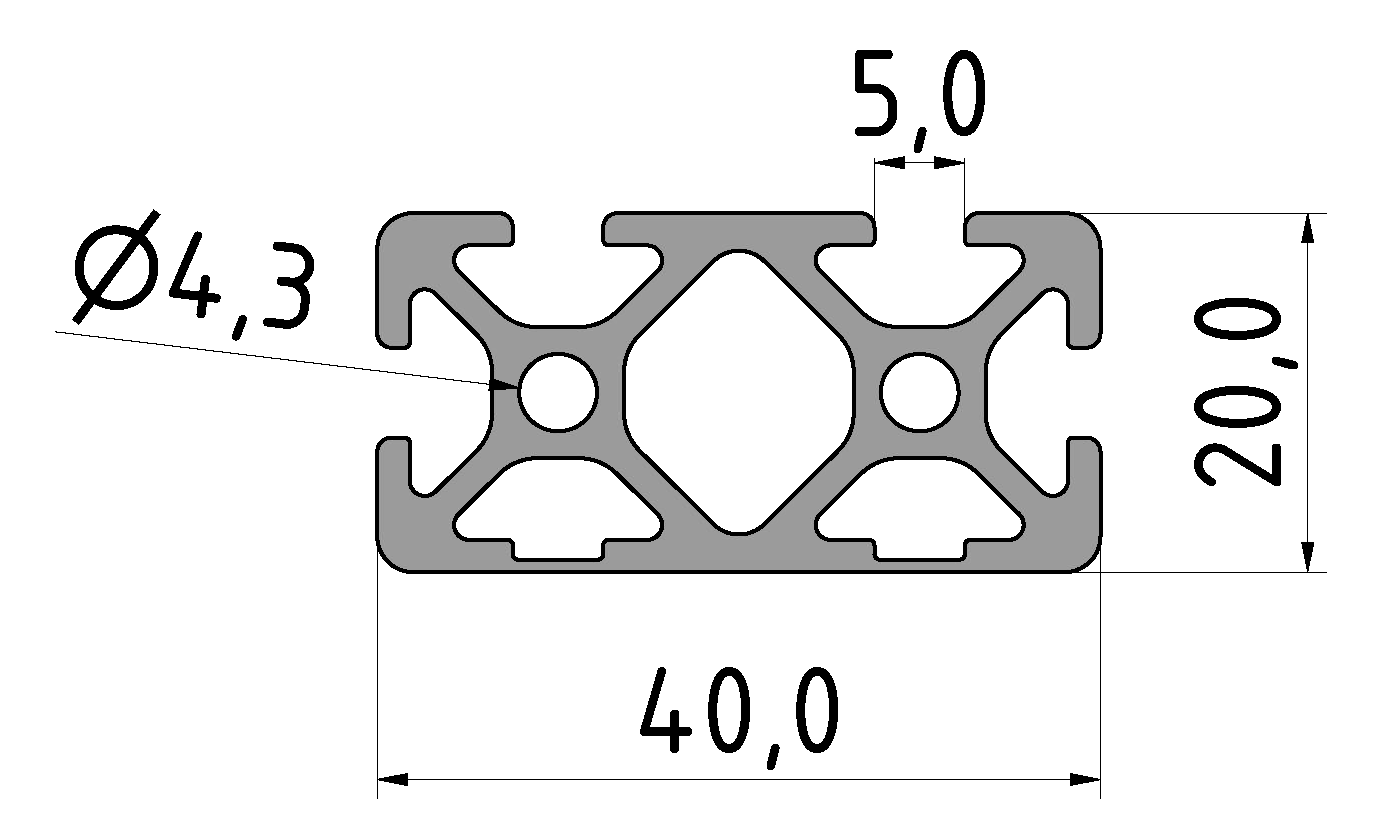

Produktinformationen "Profil 5 40x20 2N, natur"

Durch die kompakte Bauform der Profile 5 mit geschlossenen Nuten sind diese besonders für kleine und gewichtsoptimierte Baugruppen geeignet. Mit der verschlossen Nutseite lassen sich optisch ansprechende und pflegeleichte Konstruktionen realisieren. Die Nuten und die Kernlöcher der Profile 5 sind ausgelegt für Schrauben M5

Lieferlänge 3000 mm

Kompatibel mit item 0.0.464.03

Details

Ix    1,47    cm4
Iy    5,21    cm4
Wx    1,44    cm3
Wy    2,61    cm3
Profilfläche    3,38    cm2
Gewicht    0,81    kg/m

Step-Datei

Download
Nutauszugskraft: F=500 N
Eloxal: E6EV1 10-15 µm silber
Toleranzen : EN 12020-2
kompatibel mit: item
Baureihe: i-Baureihe 5 - 20
Bauart: standard
Material: Al Mg Si 0,5 F25, warmausgehärtet
Farbe: Aluminium natur
Kontur: Rechteckig
Größe: 40x20 mm
Nuten: 1 Seite geschlossen
Liefereinheit: Stangen
Liefereinheit Profil: 3000 mm Stange
