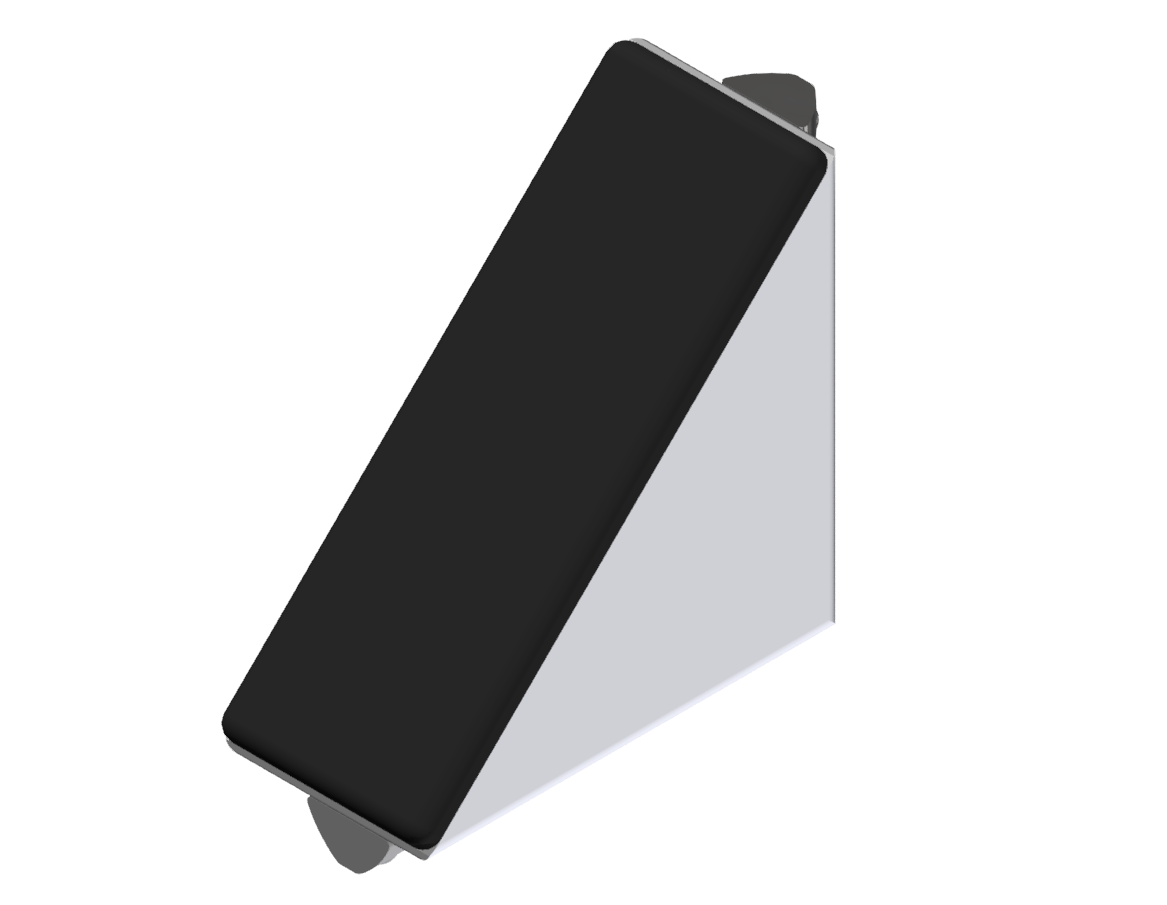

Winkelsatz 5 40x40

Produktinformationen "Winkelsatz 5 40x40"
Winkel sind eine kraftschlüssige und bearbeitungslose Verbindung. Diese werden auch als zusätzliche Verstärkung von Verbindungen und als Befestigungselement für Anbauteile eingesetzt. Integrierte Verdrehsicherungen zur Fixierung im Profil sind vorhanden. Diese werden bei Bedarf entfernt.

Kompatibel mit item 0.0.425.05

Details

  • 1 Stück ZI-4053 Winkel 40x40 Zn, weißaluminium-5
  • 1 Stück ZI-4054 Winkel-Abdeckkappe 40x40, schwarz-5
  • 4 Stück S-1025 Zylinderkopfschraube M5x08 DIN 912, verzinkt
  • 4 Stück NI-4020 Nutenstein M5 steg, verzinkt-5

Step-Datei

Download

Biegemoment: sehr gut
Nachträglich in bestehender Konstruktion einsetzbar: ja
Torsionsmoment: sehr gut
Verschiebekraft: sehr gut
Linear verschiebbar: ja
Winkel frei wählbar: nein
Kraftbegrenzung: F < 1.500 N
kompatibel mit: item
Drehmomentbegrenzung: F x l < 100 Nm
Baureihe: i-Baureihe 5 □ 20
Teileart: Winkel
Winkel Typ: Winkel Zn, Winkelsätze Zn
Material: GD-Zn
Farbe: schwarz, weißaluminium
Profil-Bearbeitung: ohne Profilbearbeitung

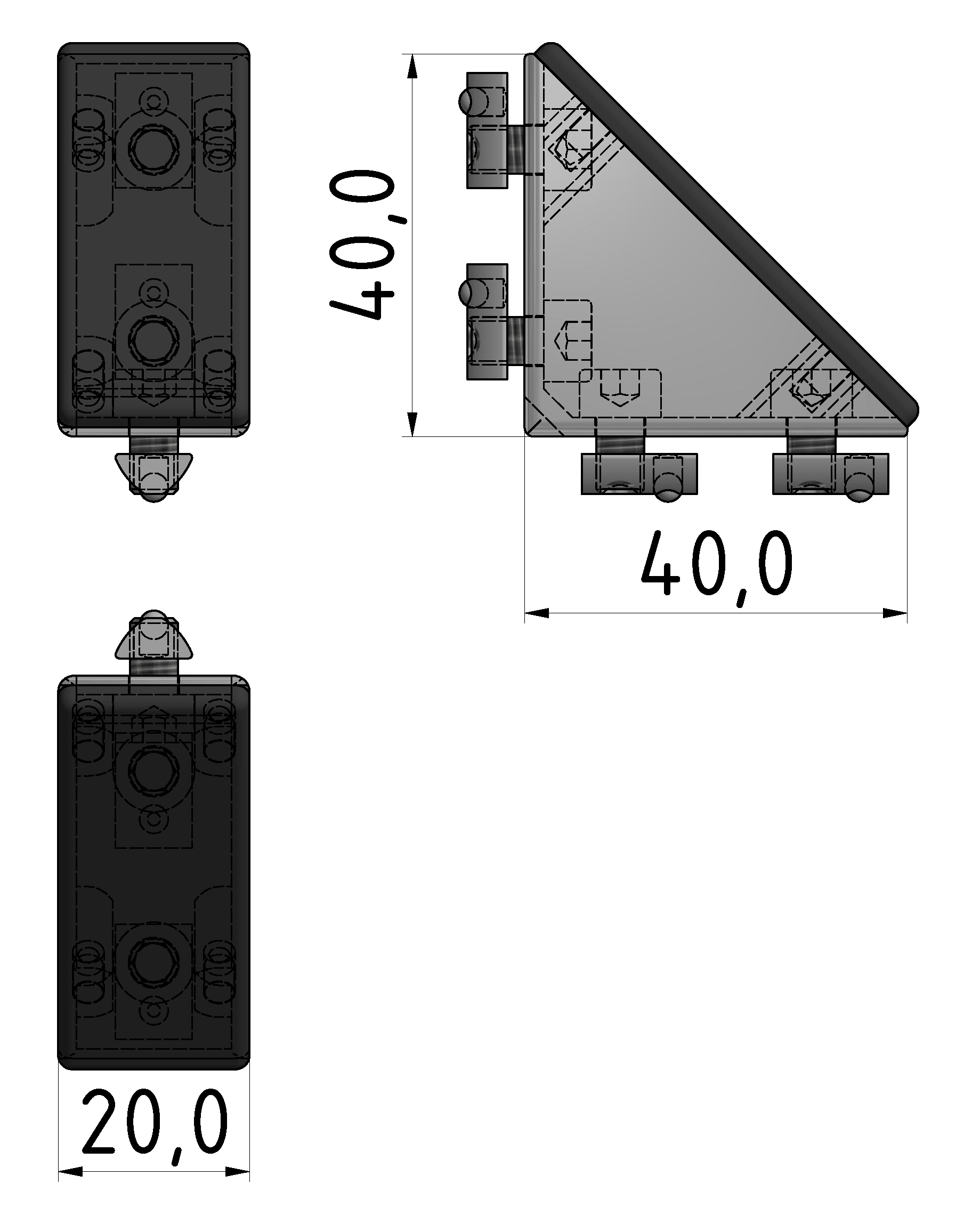

Größe: 40x40 mm
