Verbindungsprofil 8 40, natur
Maunsystem GmbH
Loading...
Loading...
| Menge | Preis pro StĂĽck |
|---|---|
| bis 1 |
613,48 €
|
| ab 2 |
594,38 €
|
| Gesamtpreis Zubehör | 0,00 € |
Anbei finden Sie passende Artikel
Gesamtpreis Zubehör
613,48 € *
Produktnummer:
PI-1381 SN6000
Hersteller:
Maunsystem GmbH
Herstellernummer:
1017630
Länge:
6000 mm
Gewicht:
14.52 kg
Beschreibung
Produktinformationen "Verbindungsprofil 8 40, natur"
Das Verbindungsprofil 8 40 ist paarweise bearbeitet und verfügt über Bohrungen mit einem Durchmesser von 11 mm (Abstand zwischen den Bohrungen beträgt 200 mm) für die Befestigungsschrauben.
Durch die Verwendung von Käfigmuttern (zur Lagefixierung und Verdrehsicherung) ist eine Montage von einer Seite möglich. Zur Befestigung werden Zylinderschrauben (Anzugsmoment M = 34 Nm) der Größe DIN 912-M10x60, M10x100 oder M10x140 entsprechend den Abständen der Verbindungsprofile verwendet.
Die Verbindungsstelle sowie die Schraubenköpfe und Käfigmuttern können mit dem staubdichten Abdeckprofil 32 abgedeckt werden
Lieferlänge 6030 mm
Lieferlänge 6030 mm
Kompatibel mit item 0.0.453.90
Details
- ESD ESD-sicher = Nein
-  Fläche A = 8,97 cm2
-  Flächenträgheitsmoment Torsion It = 4,59 cm4
-  Flächenträgheitsmoment um x-Achse Ix = 5,73 cm4
-  Flächenträgheitsmoment um y-Achse Iy = 19,85 cm4
-  Gewicht spez. Länge [kg/m] m = 2,42 kg/m
- Â Liefereinheit 1 Paar Ă 6000 mm
- Â Material Al, eloxiert Moment M = 34 Nm
- Â Widerstandsmoment um x-Achse Wx = 2,9 cm3
- Â Widerstandsmoment um y-Achse Wy = 6,96 cm3

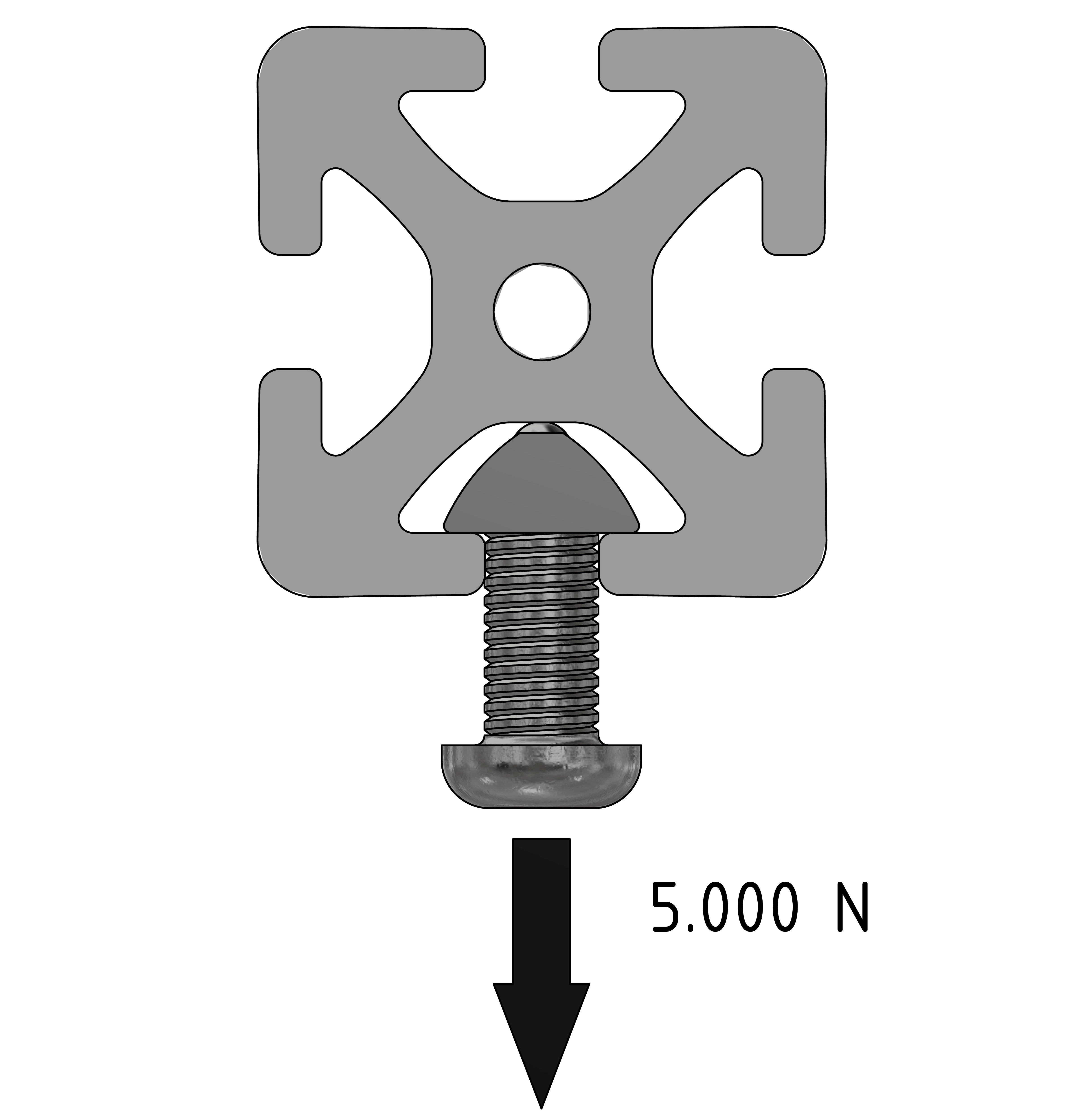

| Nutauszugskraft: | F=5.000 N |
|---|---|
| Eloxal: | E6EV1 10-15 µm silber |
| Toleranzen : | EN 12020-2 |
| kompatibel mit: | item |
| Baureihe: | i-Baureihe 8 - 40 |
| Bauart: | standard |
| Material: | Al Mg Si 0,5 F25, warmausgehärtet |
| Farbe: | Aluminium natur |
| Kontur: | Rechteckig |
| Größe: | 80x40 mm |
| Nuten: | offene Nuten |
| Liefereinheit: | Stangen |
| Liefereinheit Profil: | 6000 mm Stange |
Produktgalerie ĂĽberspringen
![Verbindungsprofil 8 40, natur]( "Verbindungsprofil 8 40, natur")
117,58 €
/ 1000 mm
*
PI-1381 SZ
Verbindungsprofil 8 40, natur
Das Verbindungsprofil 8 40 ist paarweise bearbeitet und verfügt über Bohrungen mit einem Durchmesser von 11 mm (Abstand zwischen den Bohrungen beträgt 200 mm) für die Befestigungsschrauben. Durch die Verwendung von Käfigmuttern (zur Lagefixierung und Verdrehsicherung) ist eine Montage von einer Seite möglich. Zur Befestigung werden Zylinderschrauben (Anzugsmoment M = 34 Nm) der Größe DIN 912-M10x60, M10x100 oder M10x140 entsprechend den Abständen der Verbindungsprofile verwendet. Die Verbindungsstelle sowie die Schraubenköpfe und Käfigmuttern können mit dem staubdichten Abdeckprofil 32 abgedeckt werdenZuschnitt max. 6000 mm
