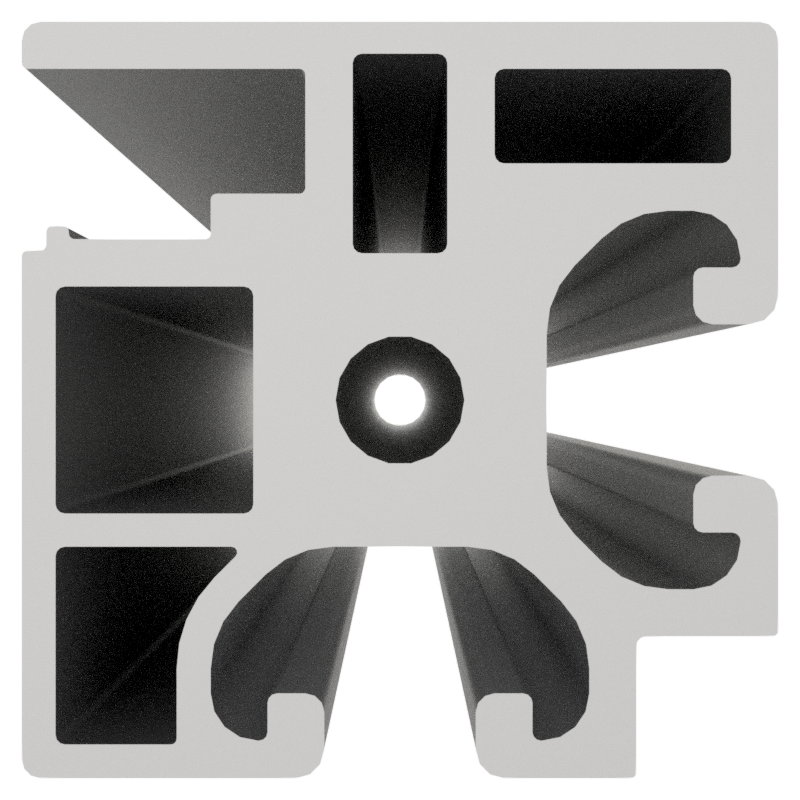

Türprofil X 8 40x40 - XMS, natur
Liefereinheit Profil:
zugeschnittene Länge
Maunsystem GmbH
Loading...
Produktnummer:
PI-6170 SZ
Hersteller:
Maunsystem GmbH
Hersteller-Nr.:
1014569
Gewicht:
2.493 kg
Produktinformationen "Türprofil X 8 40x40 - XMS, natur"
Die Profile 8 sind für verschiedenste Baugruppen geeignet. Die Nuten und die Kernlöcher der Profile 8 sind ausgelegt für Schrauben M8.
Kompatibel mit item 0.0.649.51

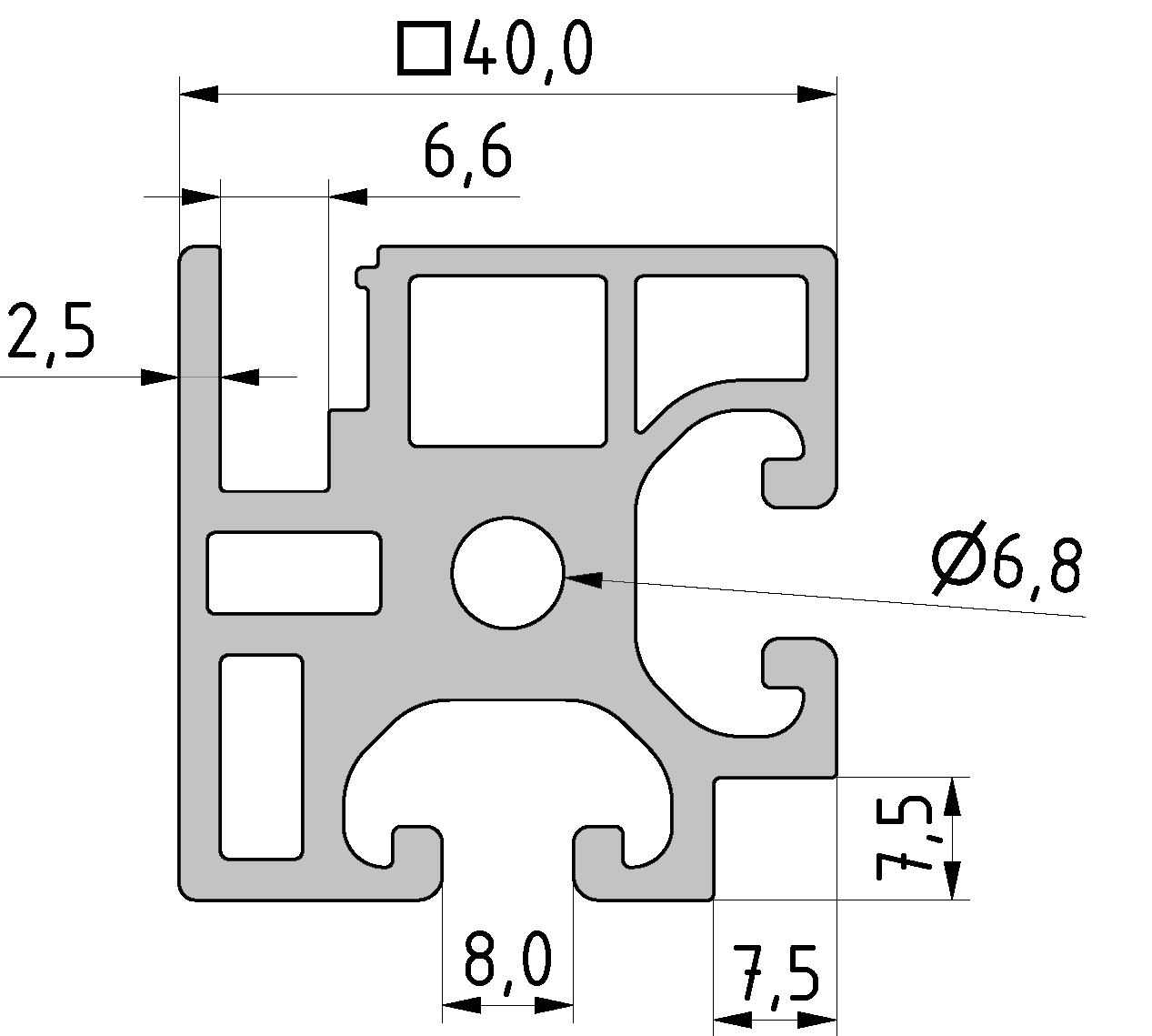

Details
Ix 8,74 cm4
Iy 9,58 cm4
Wx 4,31 m3
Wy 4,45cm3
Profilfläche 7,01cm2
Gewicht 1,89 kg/m
Step-Datei
Download| Nutauszugskraft: | F=2.500 N |
|---|---|
| Eloxal: | E6EV1 10-15 µm silber |
| Toleranzen : | EN 12020-2 |
| Baureihe: | i-Baureihe 8 - 40 |
| Bauart: | leicht, XMS |
| Material: | Al Mg Si 0,5 F25, warmausgehärtet |
| Farbe: | Aluminium natur |
| Kontur: | Quadratisch |
| Breite Profil: | 40 mm |
| Größe: | 40x40 mm |
| Nuten: | 1 Seite geschlossen |
| Funktionsintegration: | Flächenbefestigung |
| Liefereinheit: | Zuschnitt auf Maß |
| Liefereinheit Profil: | zugeschnittene Länge |
