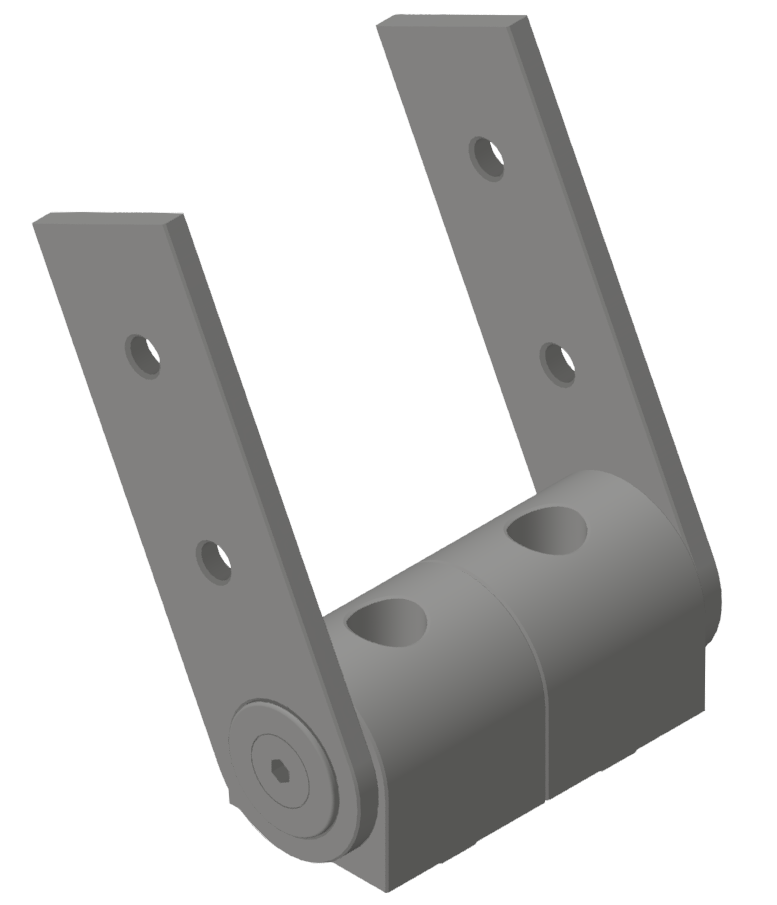

Tragarmgelenk 45x90, weißaluminium-10

Produktinformationen "Tragarmgelenk 45x90, weißaluminium-10"
Tragarmgelenke sind geeignet zur Verbindung von Profilen in einen freien Winkel. Ebenso sind sie auch als schwere Scharniere einsetzbar. Die Gelenke sind frei beweglich. Durch Anziehen der Klemmschrauben wird ein starres Winkelelement erzeugt. Die Fixierungen ermöglichen eine verdrehsichere Befestigung an der Profilnut.

Kompatibel mit Bosch 3 842 538 695

Details

  • 2 Gelenkkopf Tragarmgelenk 45-10
  • 2 Lasche Tragarmgelenk-45-10
  • 4 Nutfixierung 45-10
  • 2 Klemmschraube Tragarmgelenk 45-10

Step-Datei

Download

kompatibel mit: Bosch
Baureihe: B-Baureihe 10 □ 45
Teileart: Gelenke
Raster: Raster 45
Verbinder Typ: Gelenke
Farbe: weißaluminium

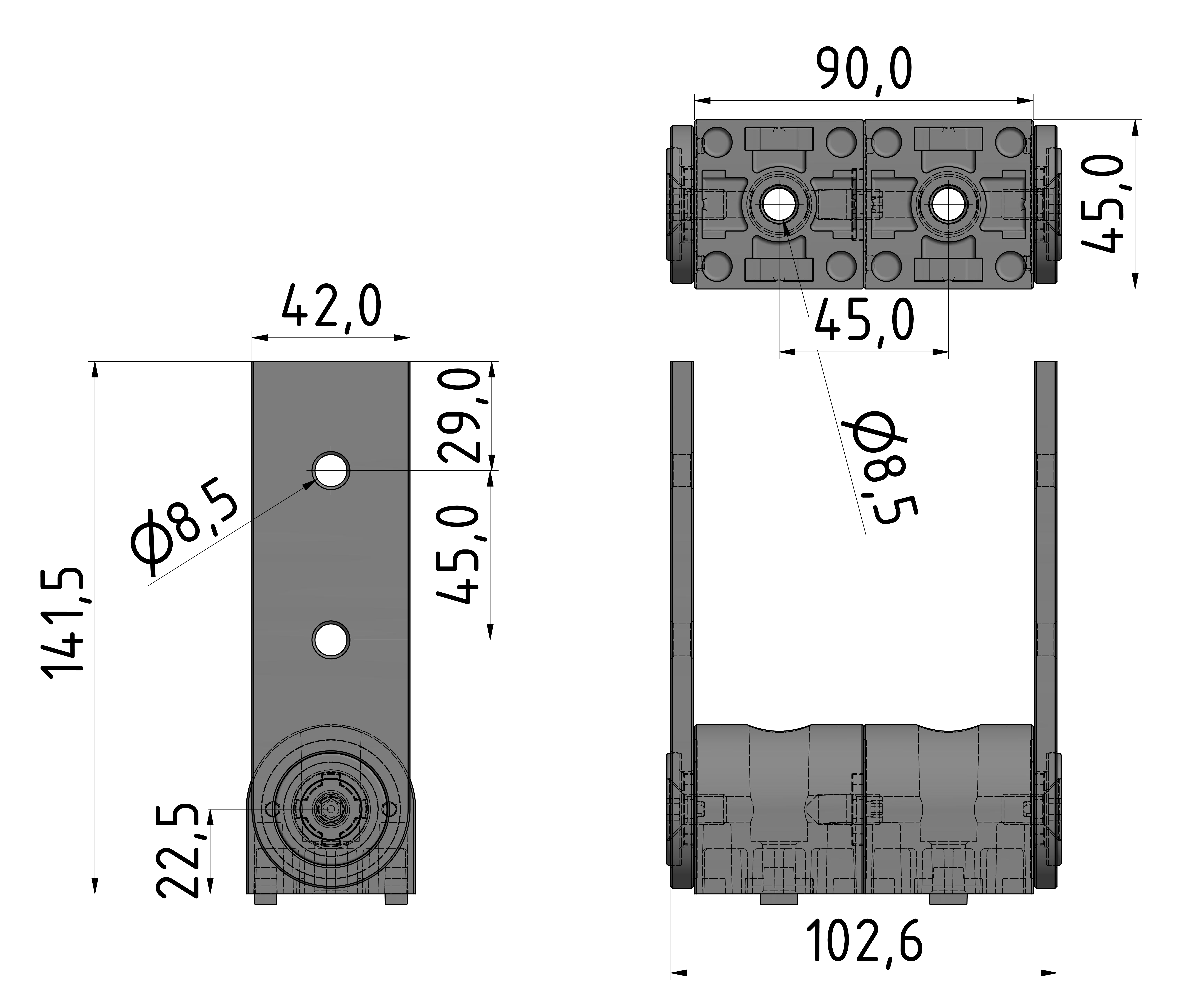

Größe: 45x90 mm
