Strebenprofil 40x40L

Liefereinheit Profil: 6000 mm Stange
Strebenprofil 40x40L
Strebenprofil 40x40L
Strebenprofil 40x40L
3D
Klicken und drehen
AR-Ansicht öffnen
Tippen Sie, um das Objekt zu platzieren
Bewegen Sie das Gerät, um zu beginnen
Strebenprofil 40x40L
Strebenprofil 40x40L
Strebenprofil 40x40L
Strebenprofil 40x40L
Strebenprofil 40x40L
Strebenprofil 40x40L
Strebenprofil 40x40L
Menge Preis pro Stück
bis 7
71,09 €*
ab 8 bis 15
67,14 €*
ab 16 bis 95
61,22 €*
ab 96
56,87 €*
Gesamtpreis Zubehör 0,00 €

Preise exkl. MwSt. zzgl. Versandkosten

Liefereinheit Profil

Anbei finden Sie passende Artikel

Gesamtpreis Zubehör

71,09 € *

PDF-Datenblatt
Produktnummer: PB-1110 SN6000
Hersteller: Maunsystem GmbH
Hersteller-Nr.: 1001588
Länge: 6000 mm
Gewicht: 8.976 kg

Produktinformationen "Strebenprofil 40x40L"

Die Profile im Raster 40 mit Nut 10 sind geeignet für Baugruppen aller Art. Durch die verschiedenen Profilgeometrien kann der Materialbedarf an die Anwendung angelegt werden. Die Nuten sind ausgelegt für Schrauben M8.

Kompatibel mit Bosch 3 842 993 120

Kompatibel mit Bosch 3 842 993 120

Details

l    9,06 cm4
w    4,53 cm3
Profilfläche    5,61 cm2
Gewicht    1,51 kg/m



Step-Datei

Download
Nutauszugskraft: F=7.000 N
Eloxal: E6EV1 10-15 µm silber
Toleranzen : EN 12020-2
kompatibel mit: Bosch
Baureihe: B-Baureihe 10 - 40
Bauart: leicht
Material: Al Mg Si 0,5 F25, warmausgehärtet
Raster: Raster 40
Farbe: Aluminium natur
Kontur: Quadratisch
Breite Profil: 40 mm
Höhe Profil: 40 mm
Größe: 40x40 mm
Nuten: offene Nuten
Liefereinheit: Stangen
Liefereinheit Profil: 6000 mm Stange
Produktgalerie überspringen

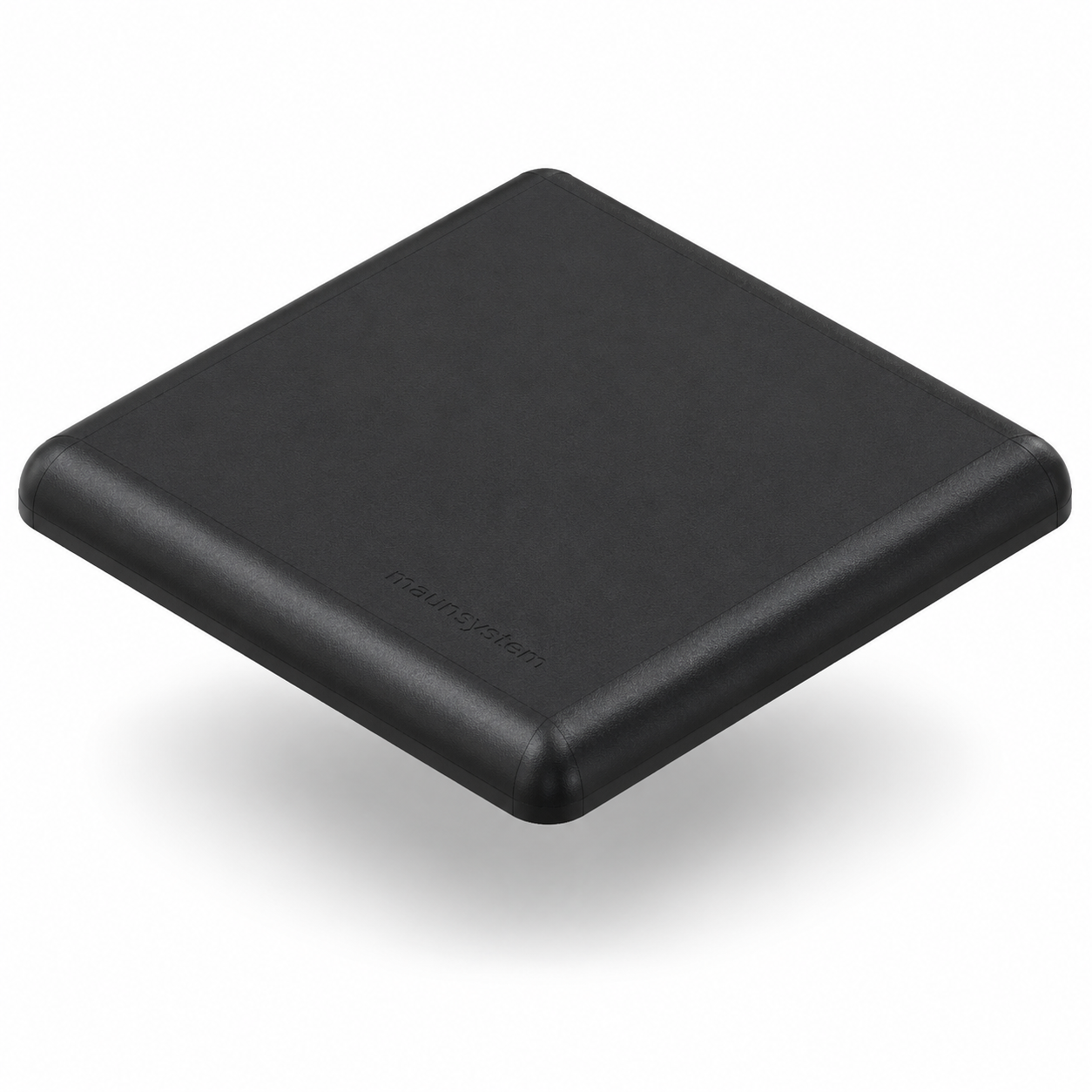

Abdeckkappe 40x40, schwarz-10 Abdeckkappe 40x40, schwarz-10
AB-3000-S
Abdeckkappe 40x40, schwarz-10
Abgerundete Abdeckkappen für die Stirnfläche der verschiedenen Profilquerschnitte.Das Entgraten der Schnittfläche entfällt. Abdeckkappen werden durch Aufschlagen in die Kernbohrungen befestigt.

0,55 €*

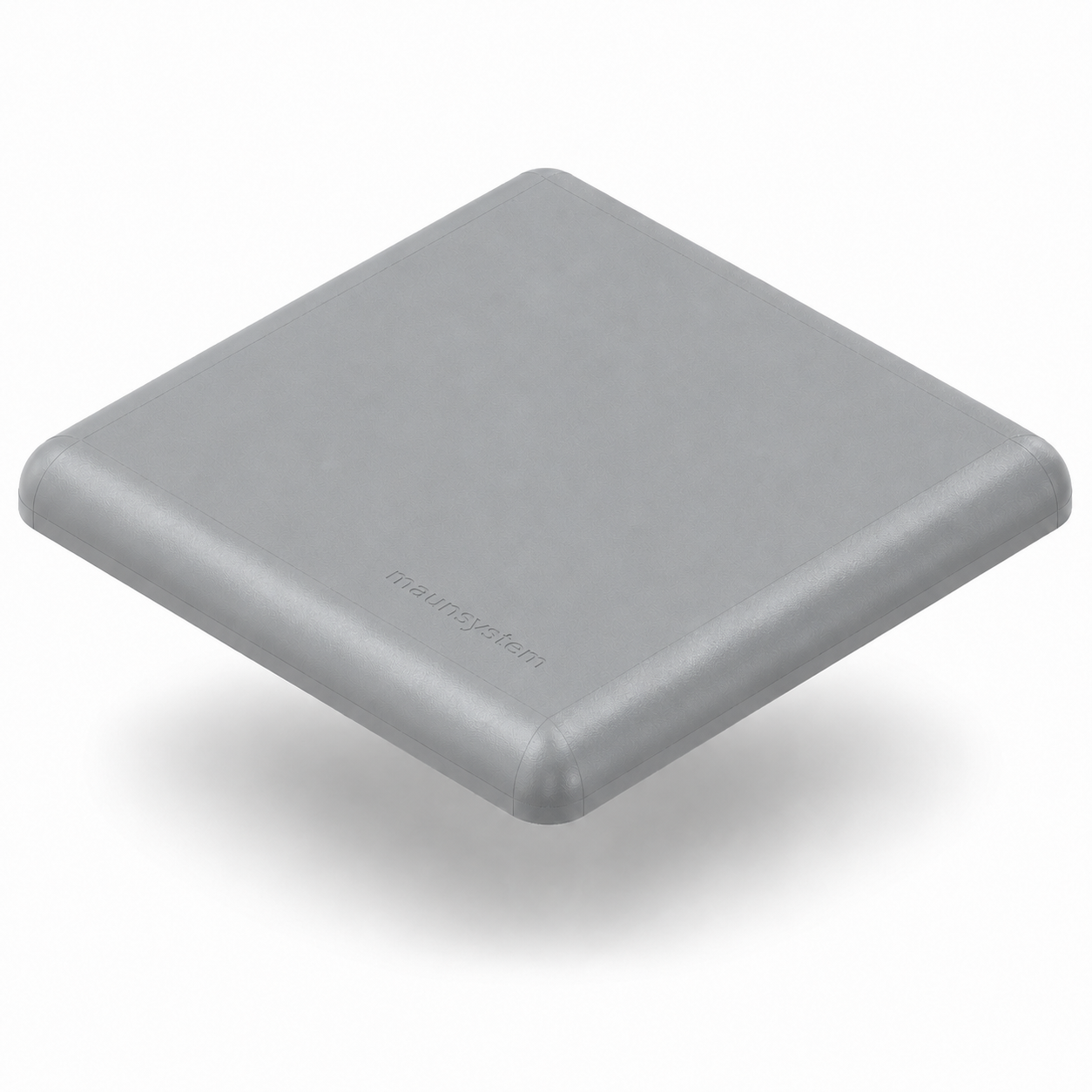

Abdeckkappe 40x40, grau-10 Abdeckkappe 40x40, grau-10
AB-3000-G
Abdeckkappe 40x40, grau-10
Abgerundete Abdeckkappen für die Stirnfläche der verschiedenen Profilquerschnitte.Das Entgraten der Schnittfläche entfällt. Abdeckkappen werden durch Aufschlagen in die Kernbohrungen befestigt.

0,55 €*
Produktgalerie überspringen
Bolzenverbindersatz 40, verzinkt-10 Bolzenverbindersatz 40, verzinkt-10
VB-3010
Bolzenverbindersatz 40, verzinkt-10
Der Bolzenverbinder dient zur rechtwinklige Verbindung zweier Profile. Er ist für sehr hohe Belastungen, auch Torsion, geeignet. Der Verbau in bereits montierte Baugruppen ist möglich.

3,45 €*

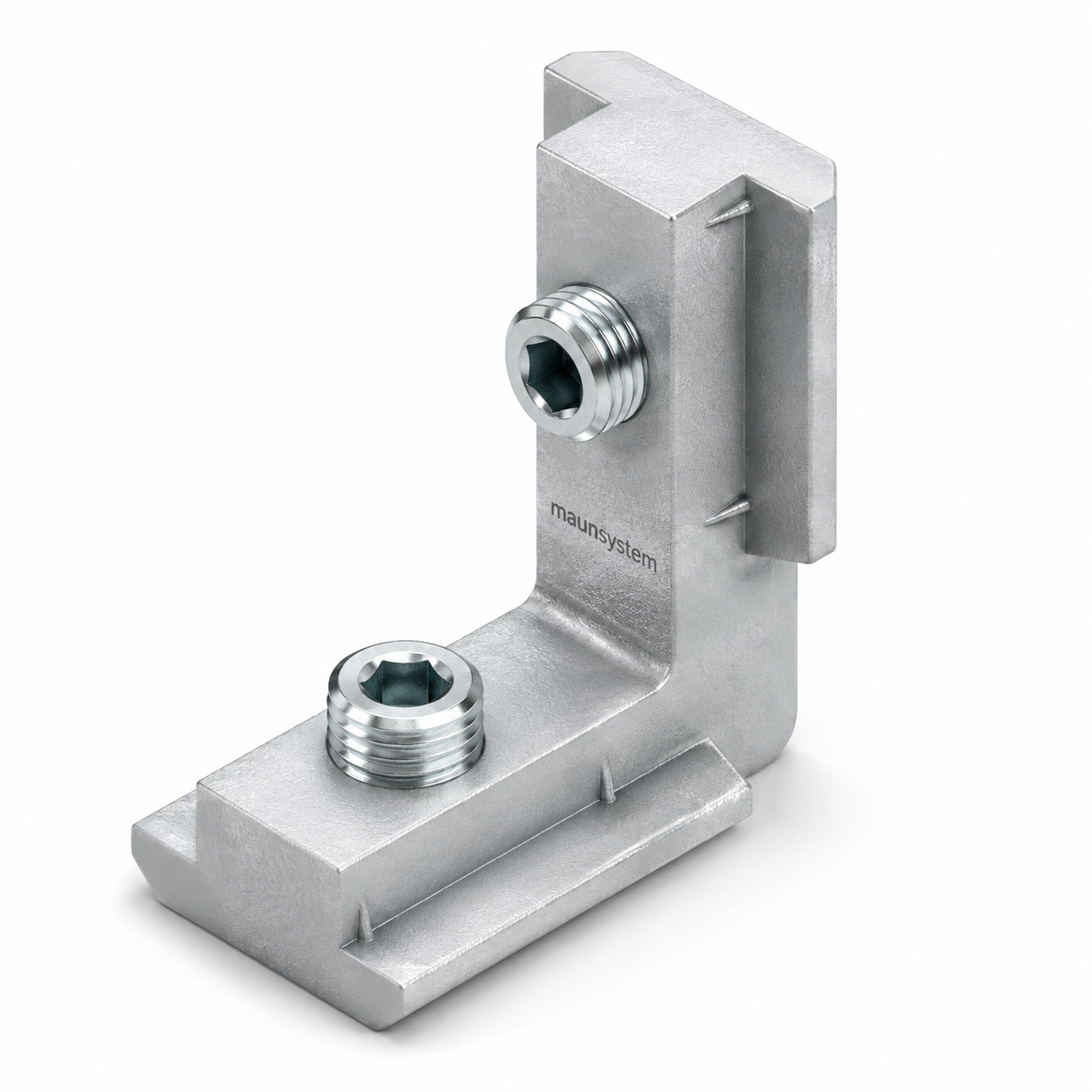

Innenverbindersatz R, verzinkt-10 Innenverbindersatz R, verzinkt-10
VB-3095
Innenverbindersatz R, verzinkt-10
Der Innenverbinder dient zur Verbindung von zwei Profilen im 90 Grad Winkel. Es ist keine Profilbearbeitung erforderlich.

2,20 €*

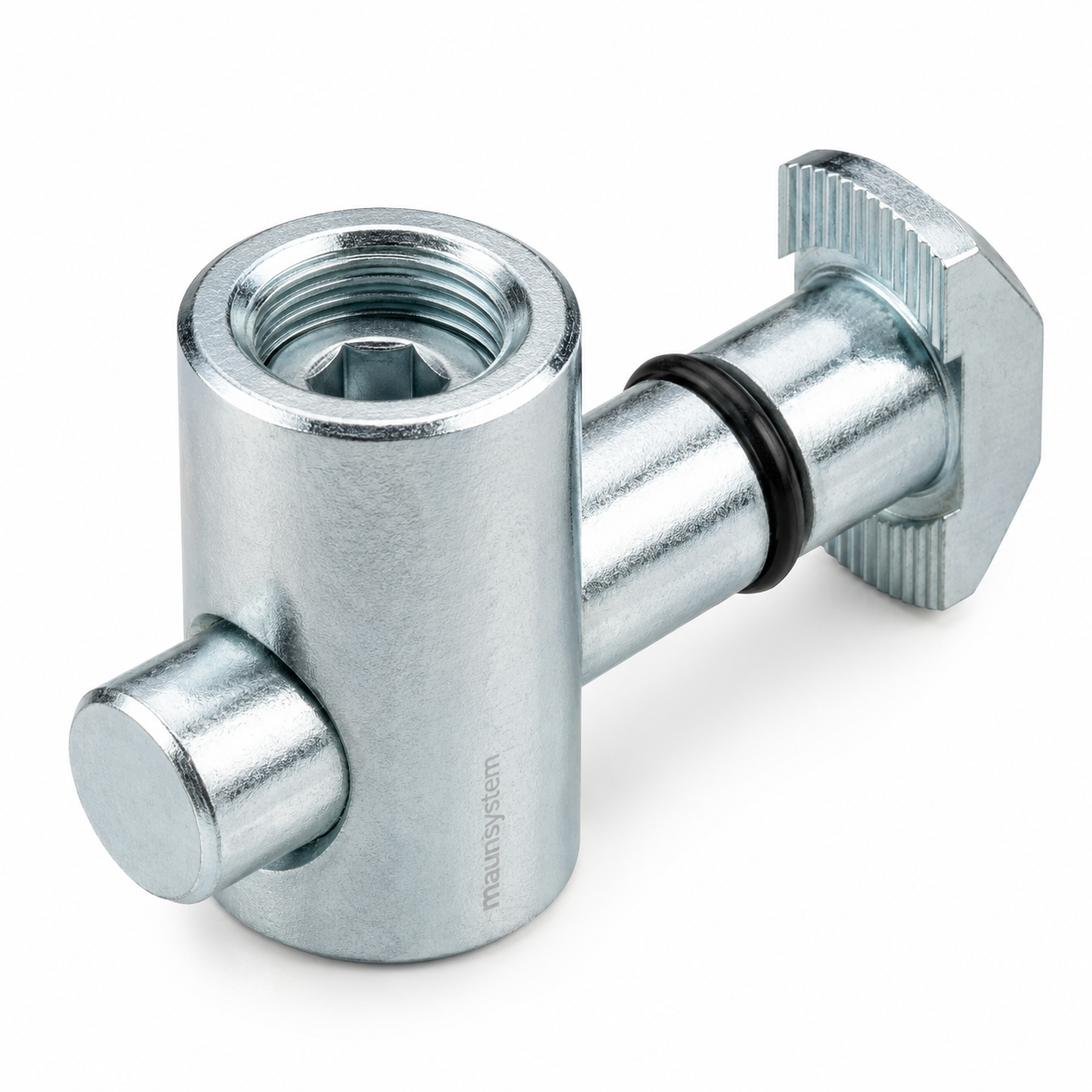

Schnellspannverbinder 0°, verzinkt-10 Schnellspannverbinder 0°, verzinkt-10
VB-3050
Schnellspannverbinder 0°, verzinkt-10
Universelle und kraftschlüssige Verbindung aller Profile in einer Baureihe Nachträglich in der Nut verschiebbar. In die Nut einschwenkbar In eine bestehende Konstruktion nachträglicher Einbau möglich. Bearbeitung nur an einem Profil

1,99 €*

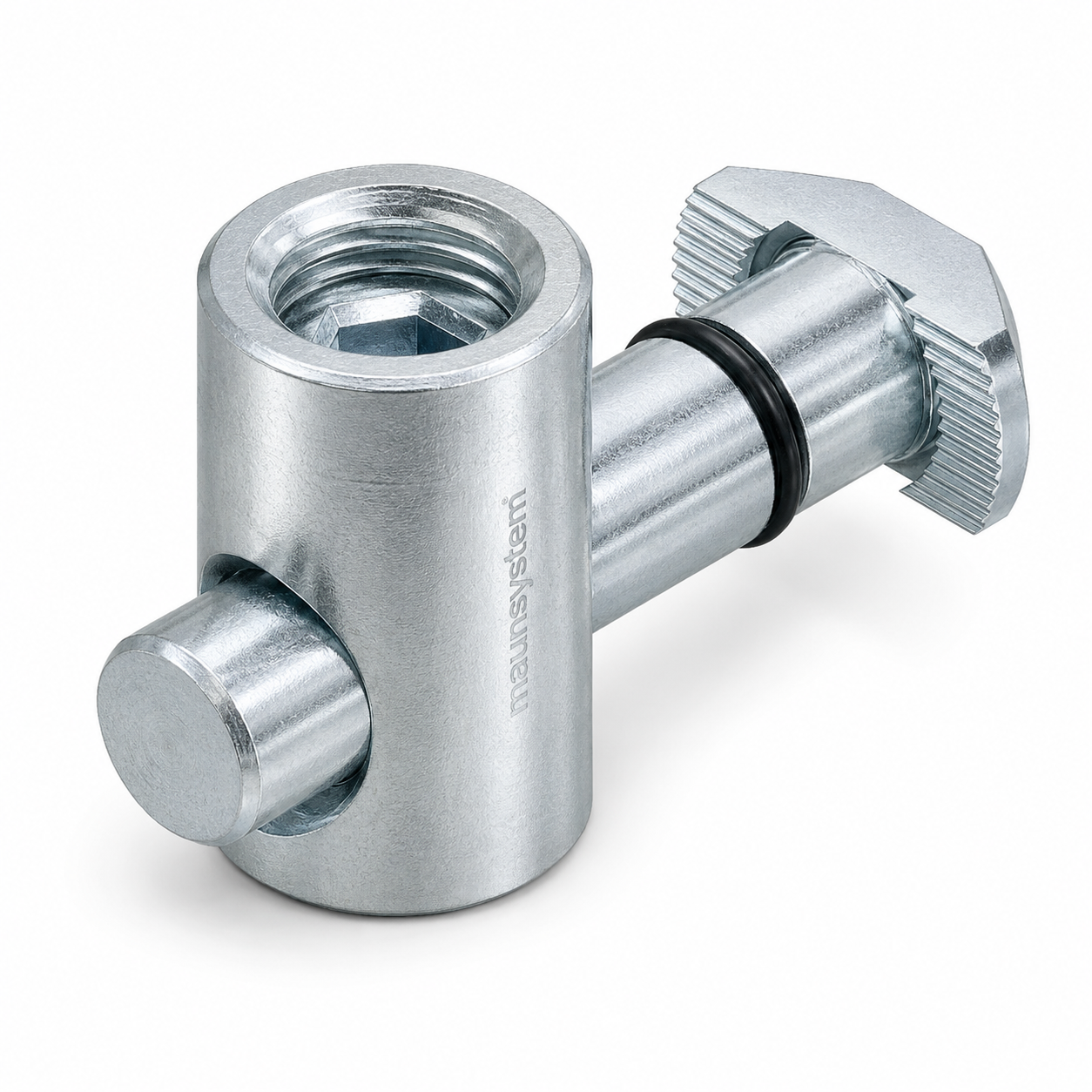

Schnellspannverbinder 90°, verzinkt-10 Schnellspannverbinder 90°, verzinkt-10
VB-3045
Schnellspannverbinder 90°, verzinkt-10
Universelle und kraftschlüssige Verbindung aller Profile in einer Baureihe Nachträglich in der Nut verschiebbar. In die Nut einschwenkbar In eine bestehende Konstruktion nachträglicher Einbau möglich. Bearbeitung nur an einem Profil

1,99 €*
T-Matic Verbindungssatz, verzinkt-10 T-Matic Verbindungssatz, verzinkt-10
VB-3037
T-Matic Verbindungssatz, verzinkt-10
Extrem schnell und flexible Verbindung ohne mechansiche Bearbeitung Universelle und kraftschlüssige Verbindung aller Profile in einer Baureihe Nachträglich in der Nut verschiebbar. In eine bestehende Konstruktion nachträglicher Einbau möglich. Verbindermontage nur an einem Profil, Nicht verwenden für 45x45L und 45x90L

4,70 €*
Winkelsatz 40 ST, schwarz-10 Winkelsatz 40 ST, schwarz-10
ZB-3127
Winkelsatz 40 ST, schwarz-10
Befestigungswinkel aus Stahl zur stabilen und sicheren Verbindung von Profilen

3,50 €*
