Strebenprofil 30x60

Liefereinheit Profil: 6000 mm Stange
Strebenprofil 30x60
3D
Klicken und drehen
AR-Ansicht öffnen
Tippen Sie, um das Objekt zu platzieren
Bewegen Sie das Gerät, um zu beginnen
Strebenprofil 30x60
Strebenprofil 30x60
Strebenprofil 30x60
Strebenprofil 30x60
Strebenprofil 30x60

65,16 €*

Gesamtpreis Zubehör 0,00 €

Preise exkl. MwSt. zzgl. Versandkosten

Liefereinheit Profil

Anbei finden Sie passende Artikel

Gesamtpreis Zubehör

65,16 € *

PDF-Datenblatt
Produktnummer: PB-1830 SN6000
Hersteller: Maunsystem GmbH
Hersteller-Nr.: 1001812
Länge: 6000 mm
Gewicht: 8.94 kg

Produktinformationen "Strebenprofil 30x60"

Die Profile 8 sind besonders für gewichtsoptimierte Baugruppen geeignet. Die Nuten und die Kernlöcher der Profile 8 sind ausgelegt für Schrauben M8.

Kompatibel mit Bosch 3 842 992 457

Details

lx    19,66 cm4
ly    5,09 cm4
wx    6,55 cm3
wy    3,39 cm3
Profilfläche    5,53 cm2
Gewicht    1,49 kg/m

Step-Datei

Download
Nutauszugskraft: F=4.000 N
Eloxal: E6EV1 10-15 µm silber
Toleranzen : EN 12020-2
kompatibel mit: Bosch
Baureihe: B-Baureihe 8 - 30
Bauart: leicht
Material: Al Mg Si 0,5 F25, warmausgehärtet
Raster: Ratser 30
Farbe: Aluminium natur
Kontur: Rechteckig
Breite Profil: 60 mm
Höhe Profil: 30 mm
Größe: 60x30 mm
Nuten: offene Nuten
Liefereinheit: Stangen
Liefereinheit Profil: 6000 mm Stange
Produktgalerie ĂĽberspringen

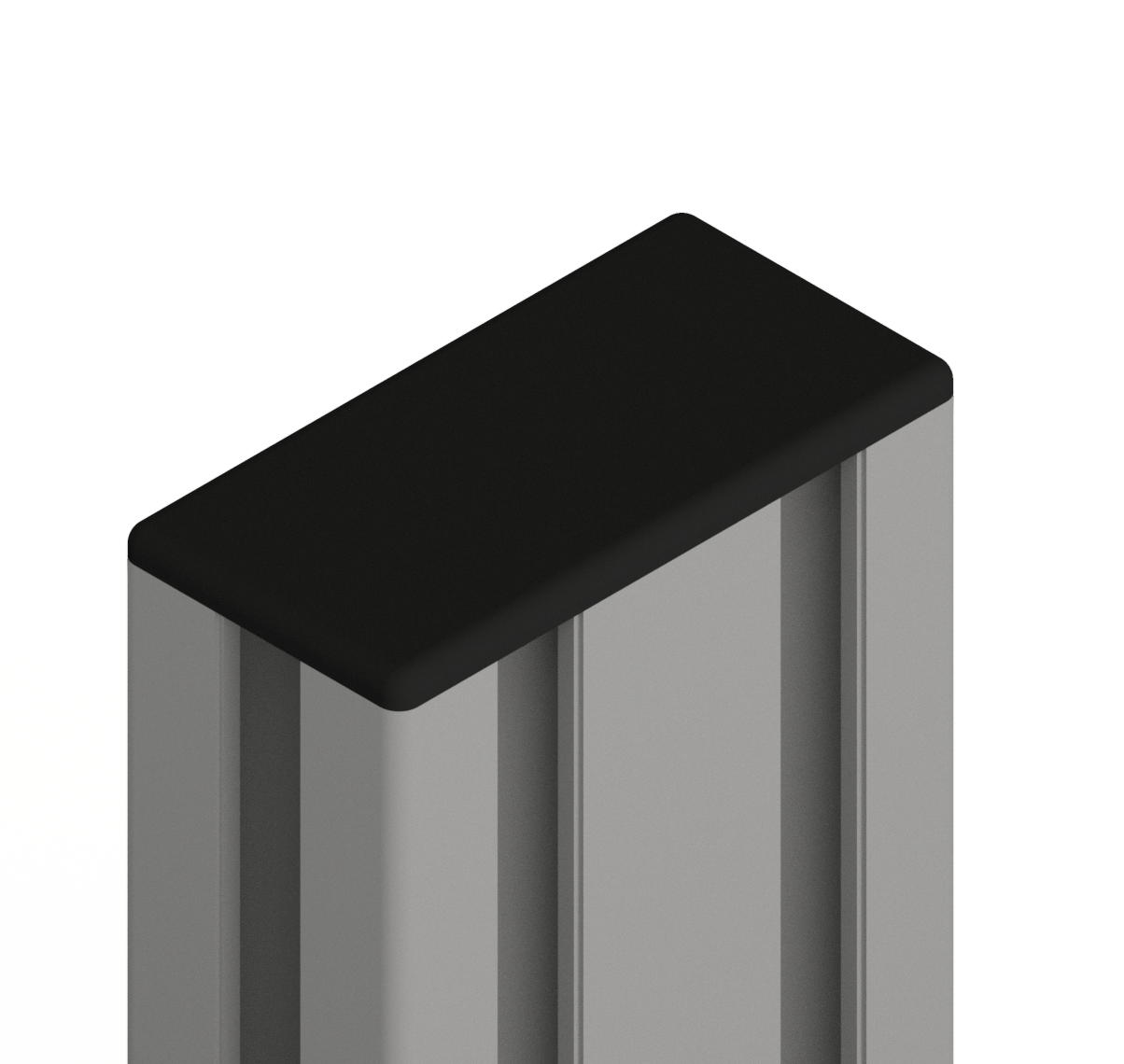

Abdeckkappe 30x60, schwarz-8 Abdeckkappe 30x60, schwarz-8
AB-2030
Abdeckkappe 30x60, schwarz-8
Abgerundete Abdeckkappen für die Stirnfläche der verschiedenen Profilquerschnitte.Das Entgraten der Schnittfläche entfällt. Abdeckkappen werden durch Aufschlagen in die Kernbohrungen befestigt.

1,08 €*
Produktgalerie ĂĽberspringen
Bolzenverbindersatz 30, verzinkt-8 Bolzenverbindersatz 30, verzinkt-8
VB-2010
Bolzenverbindersatz 30, verzinkt-8
Der Bolzenverbinder dient zur rechtwinklige Verbindung zweier Profile. Er ist für sehr hohe Belastungen, auch Torsion, geeignet. Der Verbau in bereits montierte Baugruppen ist möglich.

3,15 €*
Innenverbindersatz R-8 Innenverbindersatz R-8
VB-2060
Innenverbindersatz R-8
Der Innenverbinder dient zur Verbindung von zwei Profilen im 90 Grad Winkel. Es ist keine Profilbearbeitung erforderlich.

2,07 €*
T-Matic Doppelverbindungssatz 60, verzinkt-8 T-Matic Doppelverbindungssatz 60, verzinkt-8
VB-2039
T-Matic Doppelverbindungssatz 60, verzinkt-8
Extrem schnell und flexible Verbindung ohne mechansiche Bearbeitung Universelle und kraftschlüssige Verbindung aller Profile in einer Baureihe Nachträglich in der Nut verschiebbar. In eine bestehende Konstruktion nachträglicher Einbau möglich. Verbindermontage nur an einem Profil,

9,68 €*
Winkelsatz 30 ST, schwarz--8 Winkelsatz 30 ST, schwarz--8
ZB-2031
Winkelsatz 30 ST, schwarz--8
Befestigungswinkel aus Stahl zur stabilen und sicheren Verbindung von Profilen

2,76 €*
