Strebenprofil 30x30 1N

Liefereinheit Profil: zugeschnittene Länge
Strebenprofil 30x30 1N
3D
Klicken und drehen
AR-Ansicht öffnen
Tippen Sie, um das Objekt zu platzieren
Bewegen Sie das Gerät, um zu beginnen
Strebenprofil 30x30 1N
Strebenprofil 30x30 1N
Strebenprofil 30x30 1N
Strebenprofil 30x30 1N
Strebenprofil 30x30 1N

15,44 €*

Gesamtpreis Zubehör 0,00 €

Preise exkl. MwSt. zzgl. Versandkosten

Liefereinheit Profil

Anbei finden Sie passende Artikel

Abdeckkappe 30x30, schwarz-8
Farbe: schwarz
0,54 €*
Abdeckkappe 30x30, schwarz-8
Farbe: schwarz
0,54 €*
Abdeckkappe 30x30, grau-8
Farbe: grau
0,54 €*
Abdeckkappe 30x30, grau-8
Farbe: grau
0,54 €*
Abdeckkappe 30x30 LO, schwarz-8
0,76 €*
Abdeckkappe 30x30 LO, schwarz-8
0,76 €*
Gesamtpreis Zubehör

15,44 € *

Sie können von 20 mm bis 6000 mm in 1 mm Schritten bestellen.
PDF-Datenblatt
Produktnummer: PB-1835 SZ
Hersteller: Maunsystem GmbH
Hersteller-Nr.: 1006863
Gewicht: 1 kg

Produktinformationen "Strebenprofil 30x30 1N"

Die Profile 8 mit geschlossenen Nuten sind geeignet für gewichtoptimierte Baugruppen aller Art. Mit der verschlossen Nutseite lassen sich optisch ansprechende und pflegeleichte Konstruktionen realisieren. Die Nuten und die Kernlöcher der Profile 8 sind ausgelegt für Schrauben M8.

Kompatibel mit Bosch 3 842 992 397

Details

lx    3,12 cm4
ly    3,49 cm4
wx    1,99 cm3
wy    2,32 cm3
Profilfläche    3,69 cm2
Gewicht    1 kg/m

Step-Datei

Download
Eloxal: E6EV1 10-15 µm silber
Toleranzen : EN 12020-2
kompatibel mit: Bosch
Baureihe: B-Baureihe 8 - 30
Bauart: leicht
Material: Al Mg Si 0,5 F25, warmausgehärtet
Raster: Ratser 30
Farbe: Aluminium natur
Kontur: Quadratisch
Breite Profil: 30 mm
Höhe Profil: 30 mm
Größe: 30x30 mm
Nuten: 3 Seiten geschlossen
Liefereinheit: Zuschnitt auf MaĂź
Liefereinheit Profil: zugeschnittene Länge
Produktgalerie ĂĽberspringen

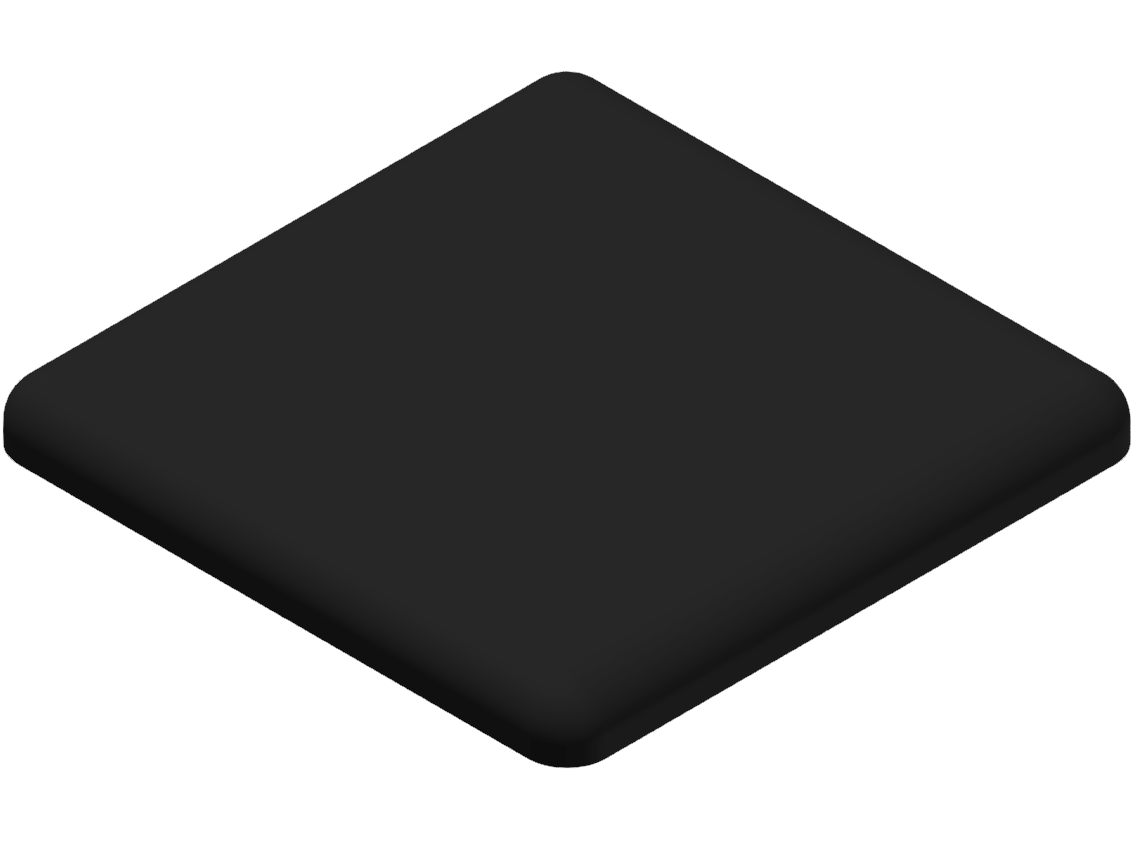

Abdeckkappe 30x30, schwarz-8 Abdeckkappe 30x30, schwarz-8
AB-2020-S
Abdeckkappe 30x30, schwarz-8
Abgerundete Abdeckkappen für die Stirnfläche der verschiedenen Profilquerschnitte.Das Entgraten der Schnittfläche entfällt. Abdeckkappen werden durch Aufschlagen in die Kernbohrungen befestigt.

0,54 €*

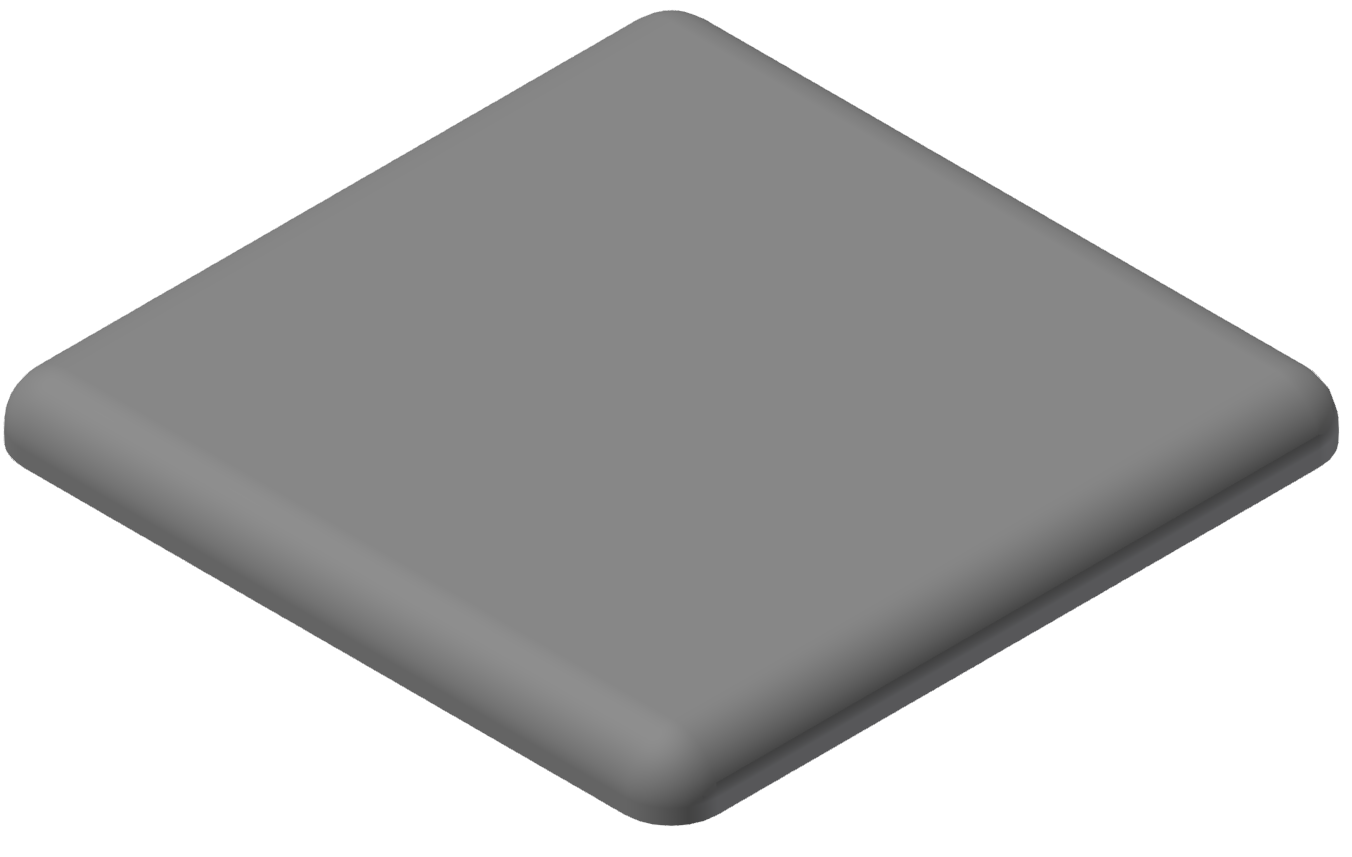

Abdeckkappe 30x30, grau-8 Abdeckkappe 30x30, grau-8
AB-2020-G
Abdeckkappe 30x30, grau-8
Abgerundete Abdeckkappen für die Stirnfläche der verschiedenen Profilquerschnitte.Das Entgraten der Schnittfläche entfällt. Abdeckkappen werden durch Aufschlagen in die Kernbohrungen befestigt.

0,54 €*

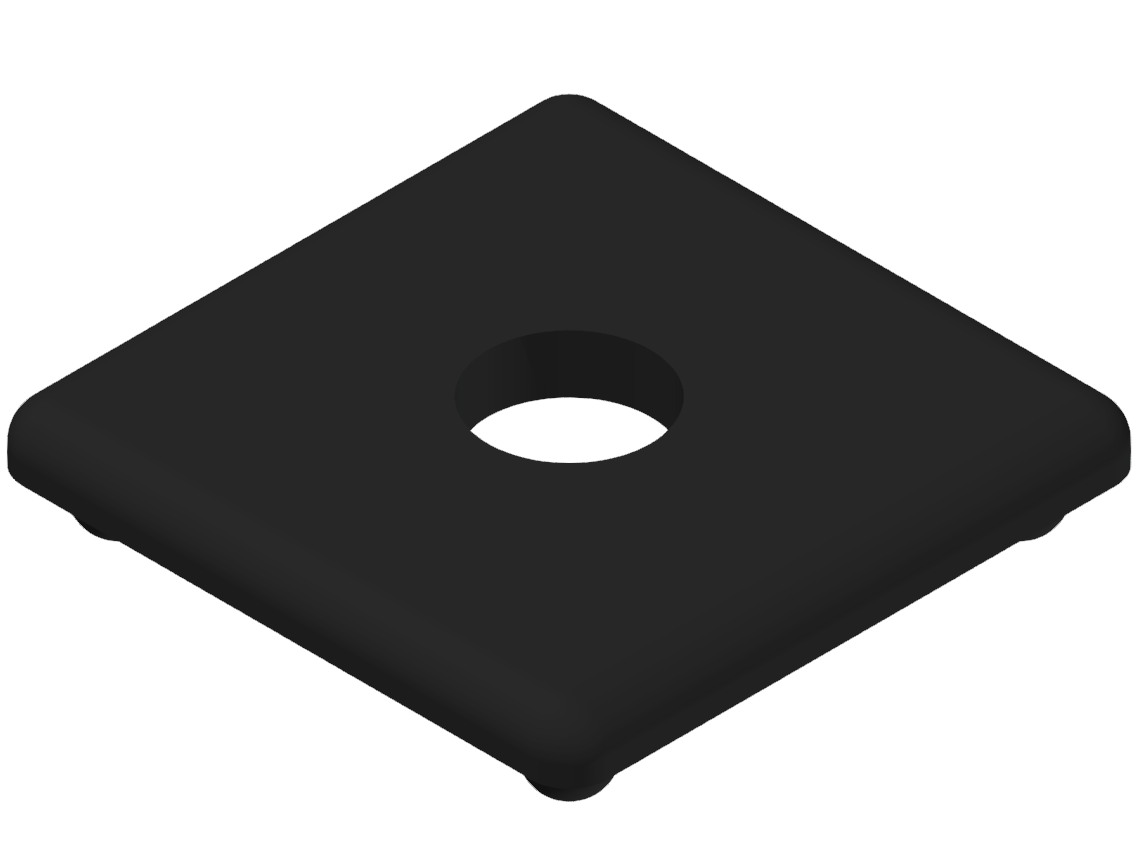

Abdeckkappe 30x30 LO, schwarz-8 Abdeckkappe 30x30 LO, schwarz-8
AB-2025
Abdeckkappe 30x30 LO, schwarz-8
Optimieren Sie Ihre Konstruktion mit der hochwertigen Abdeckkappe 30x30 LO in Schwarz. Speziell entwickelt, um an der Stirnseite eines Profils einen Stellfuß mit Gewinde sicher und präzise zu befestigen. Diese langlebige und passgenaue Kappe sorgt nicht nur für eine stabile Verbindung, sondern schützt Ihr Profil vor Verschmutzungen und verleiht ihm ein professionelles Finish. Ideal für Aluminiumprofile in der Größe 30x30.

0,76 €*
Produktgalerie ĂĽberspringen
Bolzenverbindersatz 30, verzinkt-8 Bolzenverbindersatz 30, verzinkt-8
VB-2010
Bolzenverbindersatz 30, verzinkt-8
Der Bolzenverbinder dient zur rechtwinklige Verbindung zweier Profile. Er ist für sehr hohe Belastungen, auch Torsion, geeignet. Der Verbau in bereits montierte Baugruppen ist möglich.

3,15 €*
Innenverbindersatz R-8 Innenverbindersatz R-8
VB-2060
Innenverbindersatz R-8
Der Innenverbinder dient zur Verbindung von zwei Profilen im 90 Grad Winkel. Es ist keine Profilbearbeitung erforderlich.

2,07 €*
Winkelsatz 30 ST, schwarz--8 Winkelsatz 30 ST, schwarz--8
ZB-2031
Winkelsatz 30 ST, schwarz--8
Befestigungswinkel aus Stahl zur stabilen und sicheren Verbindung von Profilen

2,76 €*
