Strebenprofil 20x20

Liefereinheit Profil: zugeschnittene Länge
Strebenprofil 20x20
3D
Klicken und drehen
AR-Ansicht öffnen
Tippen Sie, um das Objekt zu platzieren
Bewegen Sie das Gerät, um zu beginnen
Strebenprofil 20x20
Strebenprofil 20x20
Strebenprofil 20x20
Strebenprofil 20x20
Strebenprofil 20x20

4,65 €*

Gesamtpreis Zubehör 0,00 €

Preise exkl. MwSt. zzgl. Versandkosten

Liefereinheit Profil

Anbei finden Sie passende Artikel

Abdeckkappe 20x20, schwarz-6
Farbe: schwarz
0,38 €*
Abdeckkappe 20x20, schwarz-6
Farbe: schwarz
0,38 €*
Abdeckkappe 20x20, grau-6
Farbe: grau
0,33 €*
Abdeckkappe 20x20, grau-6
Farbe: grau
0,33 €*
Gesamtpreis Zubehör

4,65 € *

Sie können von 20 mm bis 6000 mm in 1 mm Schritten bestellen.
PDF-Datenblatt
Produktnummer: PB-1710 SZ
Hersteller: Maunsystem GmbH
Hersteller-Nr.: 1006850
Gewicht: 0.44 kg

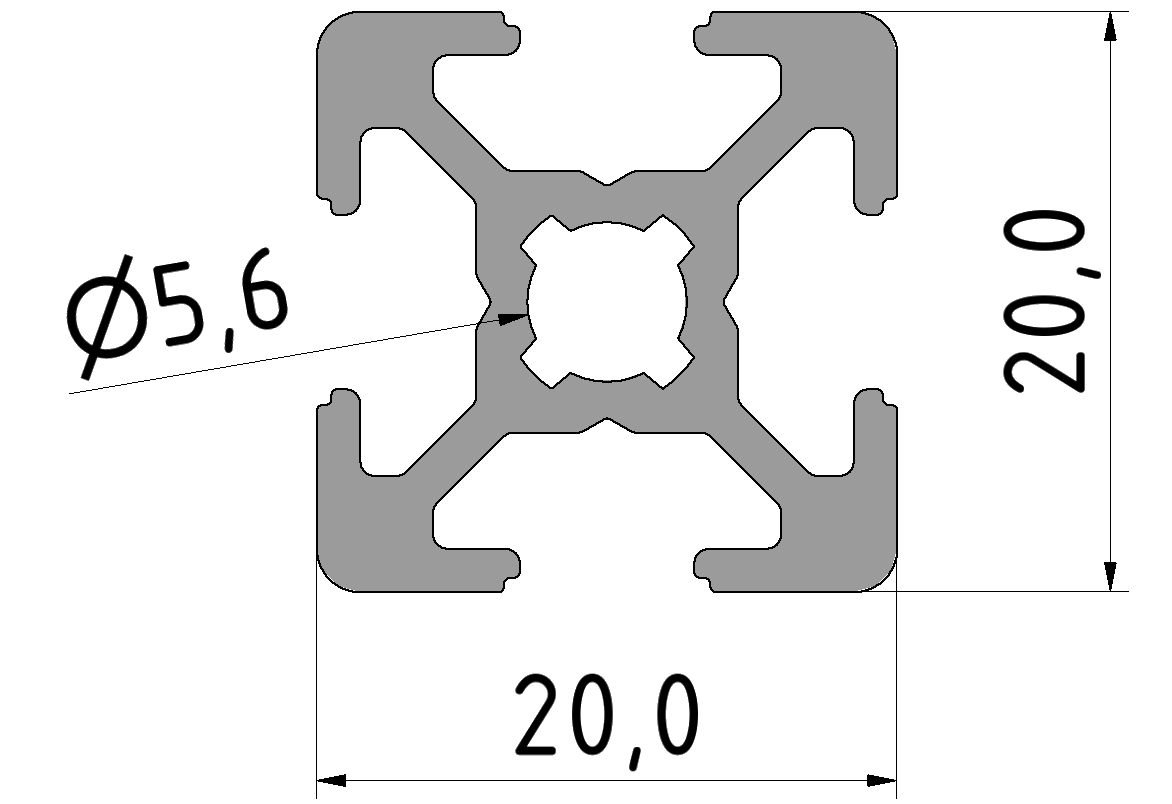

Produktinformationen "Strebenprofil 20x20"

Durch die kompakte Bauform der Profile 6 sind sie diese besonders für kleine und gewichtsoptimierte Baugruppen geeignet. Die Nuten und die Kernlöcher der Profile 6 sind ausgelegt für Schrauben M6

Kompatibel mit Bosch 3 842 992 888

Details

l    0,68 cm4
w    0,68 cm3
Profilfläche    1,63 cm2
Gewicht    0,44 kg/m

Step-Datei

Download
Nutauszugskraft: F=1.000 N
Eloxal: E6EV1 10-15 µm silber
Toleranzen : EN 12020-2
kompatibel mit: Bosch
Baureihe: B-Baureihe 6 - 20
Bauart: standard
Material: Al Mg Si 0,5 F25, warmausgehärtet
Raster: Raster 20
Farbe: Aluminium natur
Kontur: Quadratisch
Breite Profil: 20 mm
Höhe Profil: 20 mm
Größe: 20x20 mm
Nuten: offene Nuten
Liefereinheit: Zuschnitt auf MaĂź
Liefereinheit Profil: zugeschnittene Länge
Produktgalerie ĂĽberspringen

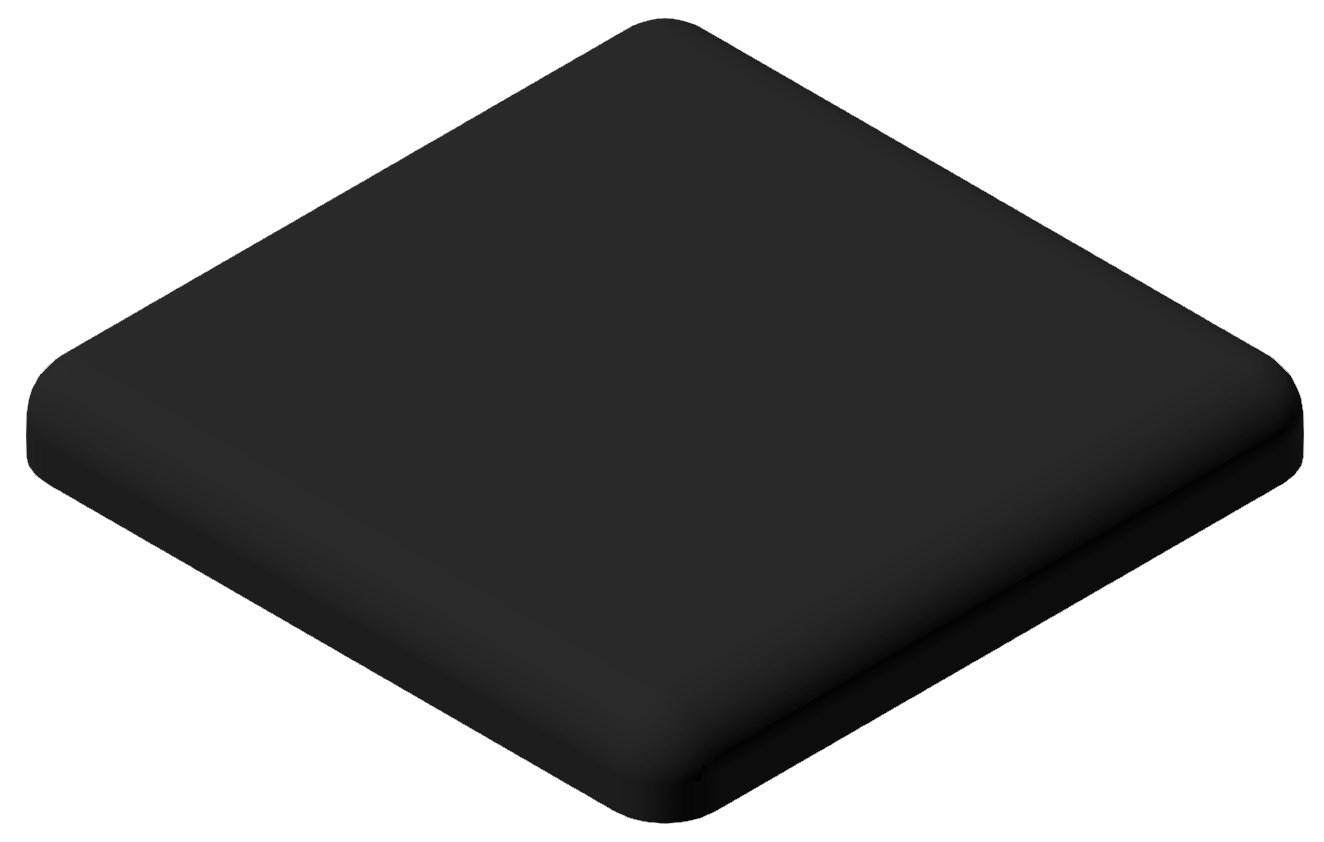

Abdeckkappe 20x20, schwarz-6 Abdeckkappe 20x20, schwarz-6
AB-1000-S
Abdeckkappe 20x20, schwarz-6
Abgerundete Abdeckkappen für die Stirnfläche der verschiedenen Profilquerschnitte.Das Entgraten der Schnittfläche entfällt. Abdeckkappen werden durch Aufschlagen in die Kernbohrungen befestigt.

Varianten ab 0,33 €*
0,38 €*

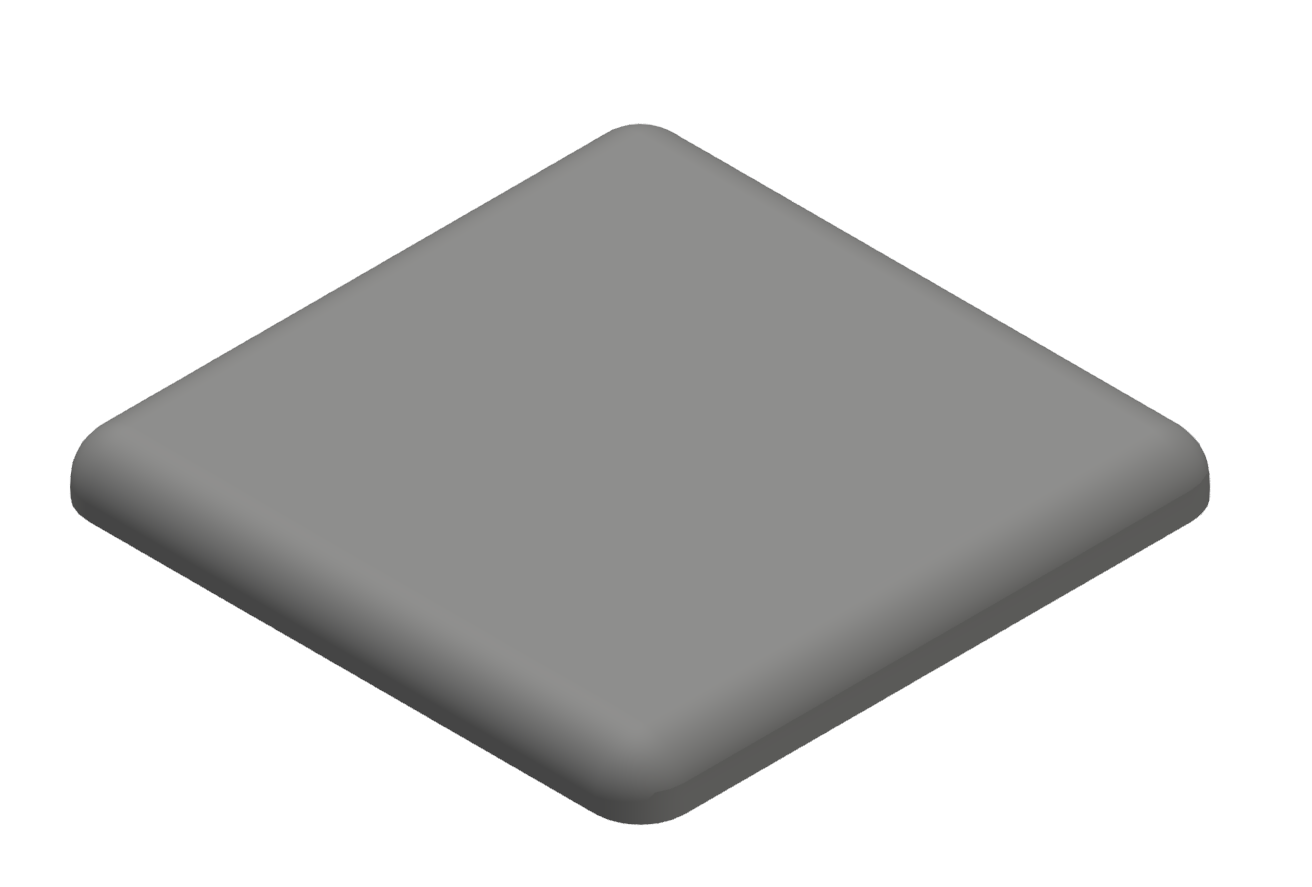

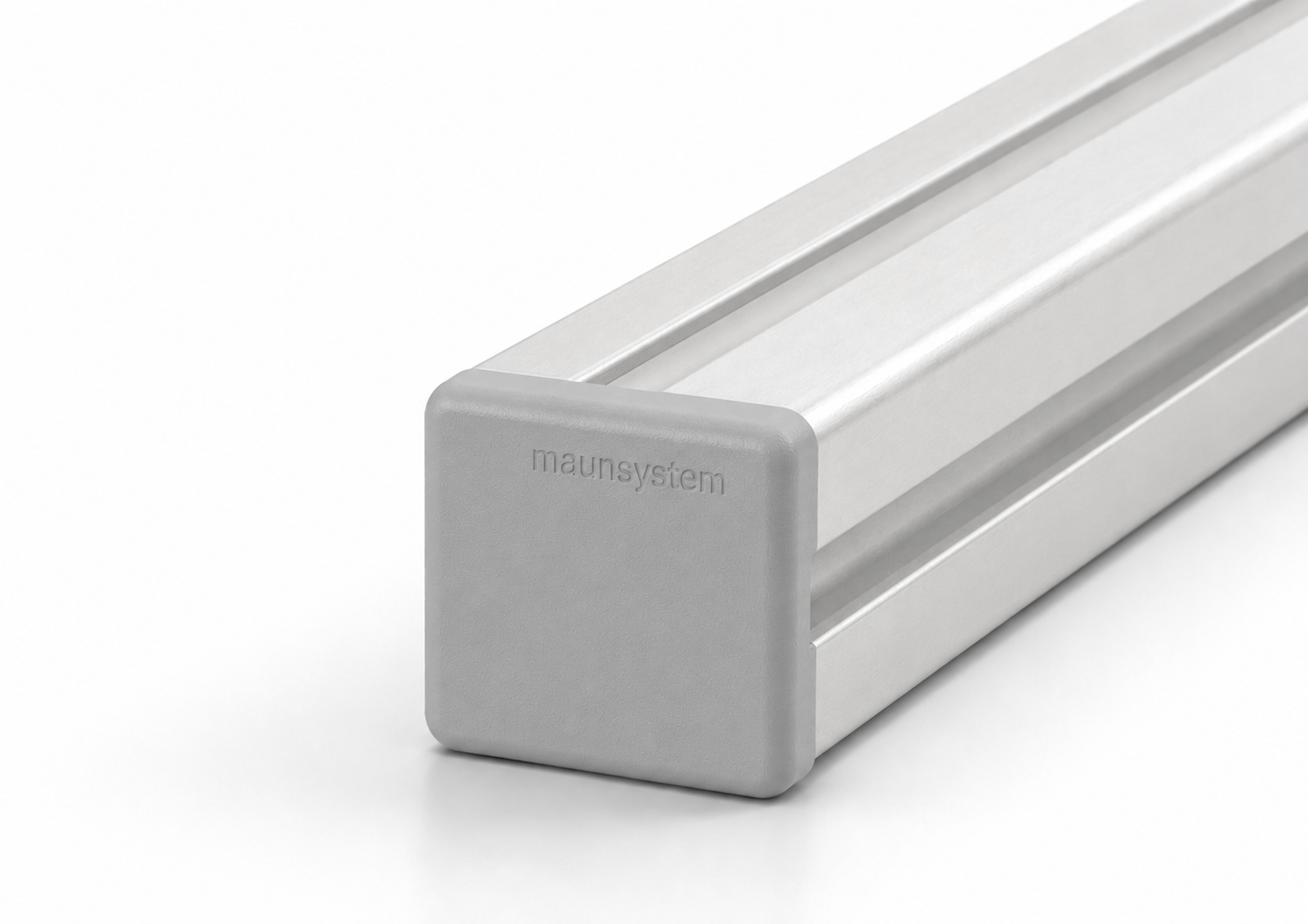

Abdeckkappe 20x20, grau-6 Abdeckkappe 20x20, grau-6
AB-1000-G
Abdeckkappe 20x20, grau-6
Abgerundete Abdeckkappen für die Stirnfläche der verschiedenen Profilquerschnitte.Das Entgraten der Schnittfläche entfällt. Abdeckkappen werden durch Aufschlagen in die Kernbohrungen befestigt.

0,33 €*
Produktgalerie ĂĽberspringen

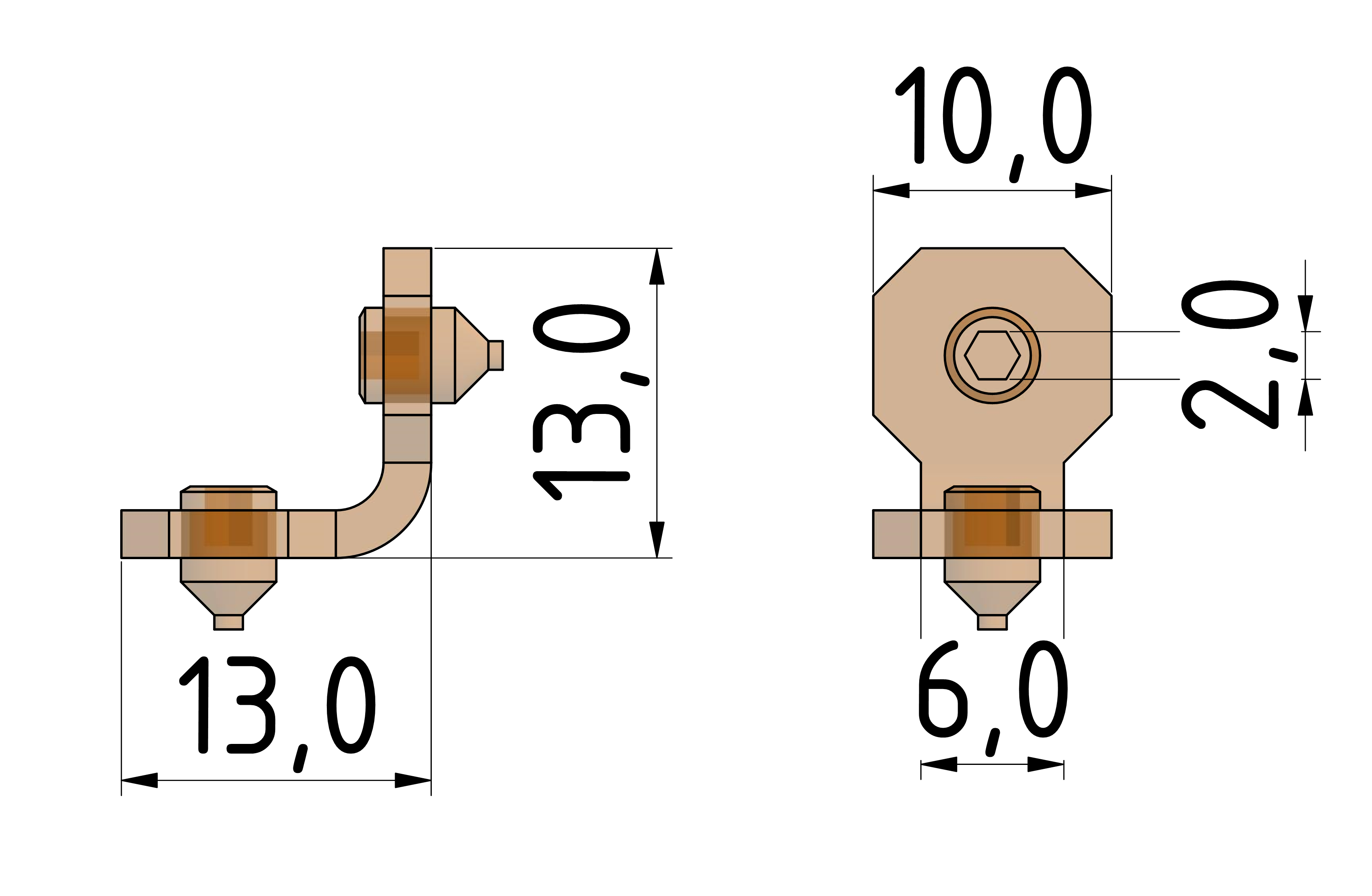

Innenverbindersatz, verzinkt-6 Innenverbindersatz, verzinkt-6
VB-1008
Innenverbindersatz, verzinkt-6
Der Innenverbinder dient zur Verbindung von zwei Profilen im 90 Grad Winkel. Es ist keine Profilbearbeitung erforderlich.

1,50 €*

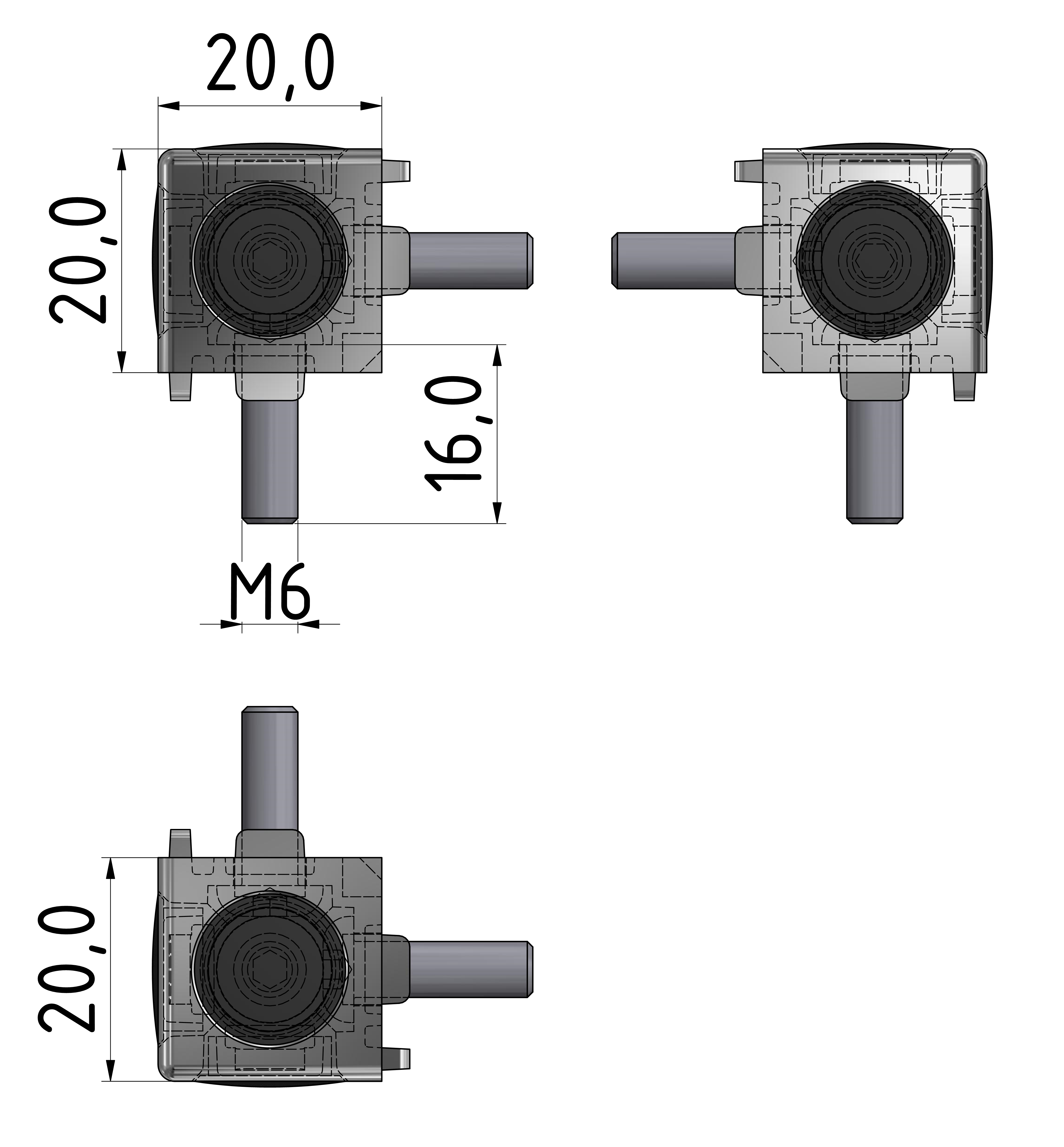

WĂĽrfelverbindersatz 3D 20, natur-6 WĂĽrfelverbindersatz 3D 20, natur-6
VB-1080
WĂĽrfelverbindersatz 3D 20, natur-6
Mit Verbindungssätze wird der Aufbau von optisch ansprechenden 3D Raumecken mit 3 Profilen oder ein Eckwinkel mit 2 Profilen ermöglicht. In die Eckprofile muss ein Gewinde in die Stirnseite gebohrt werden.

5,41 €*

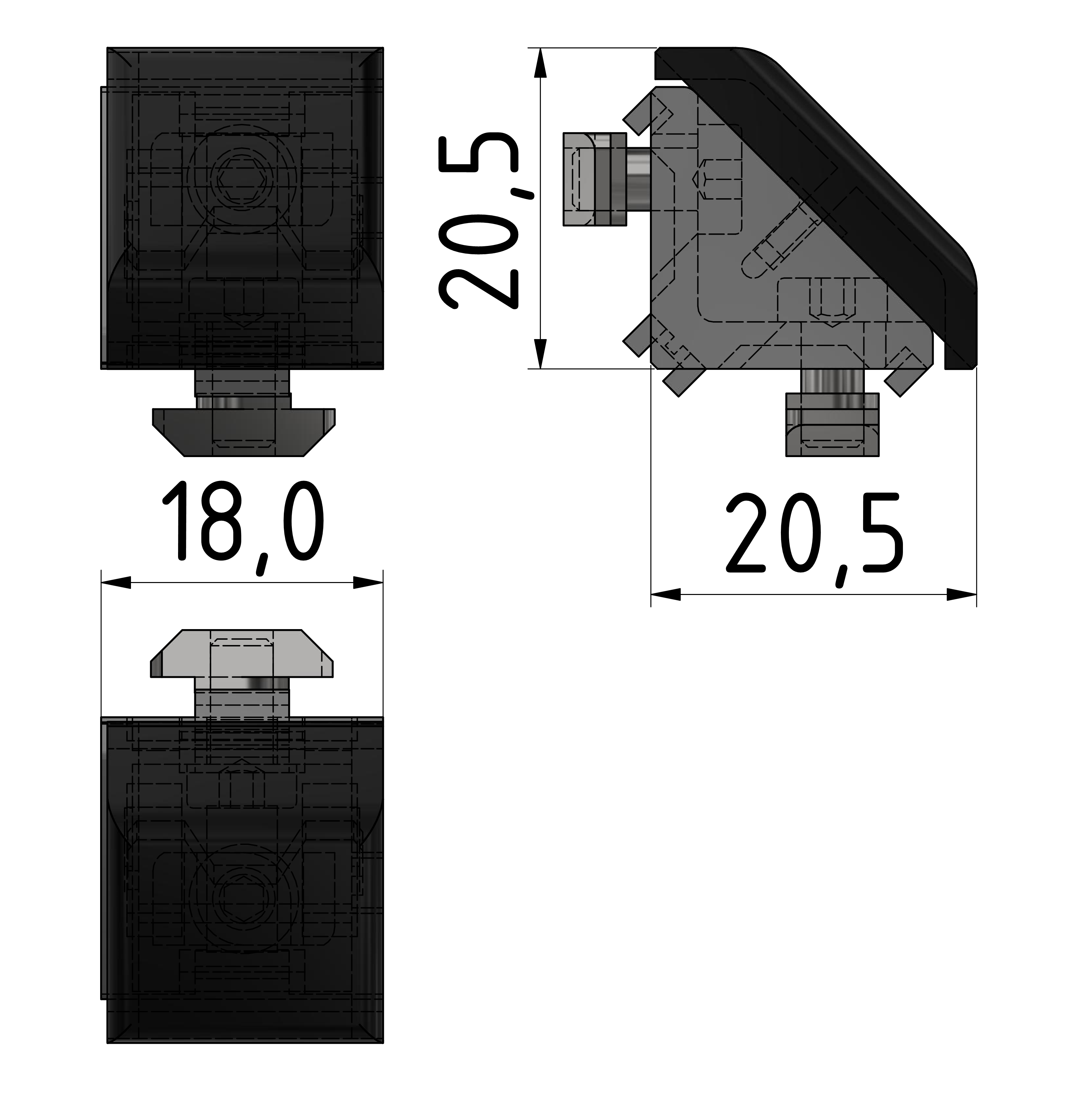

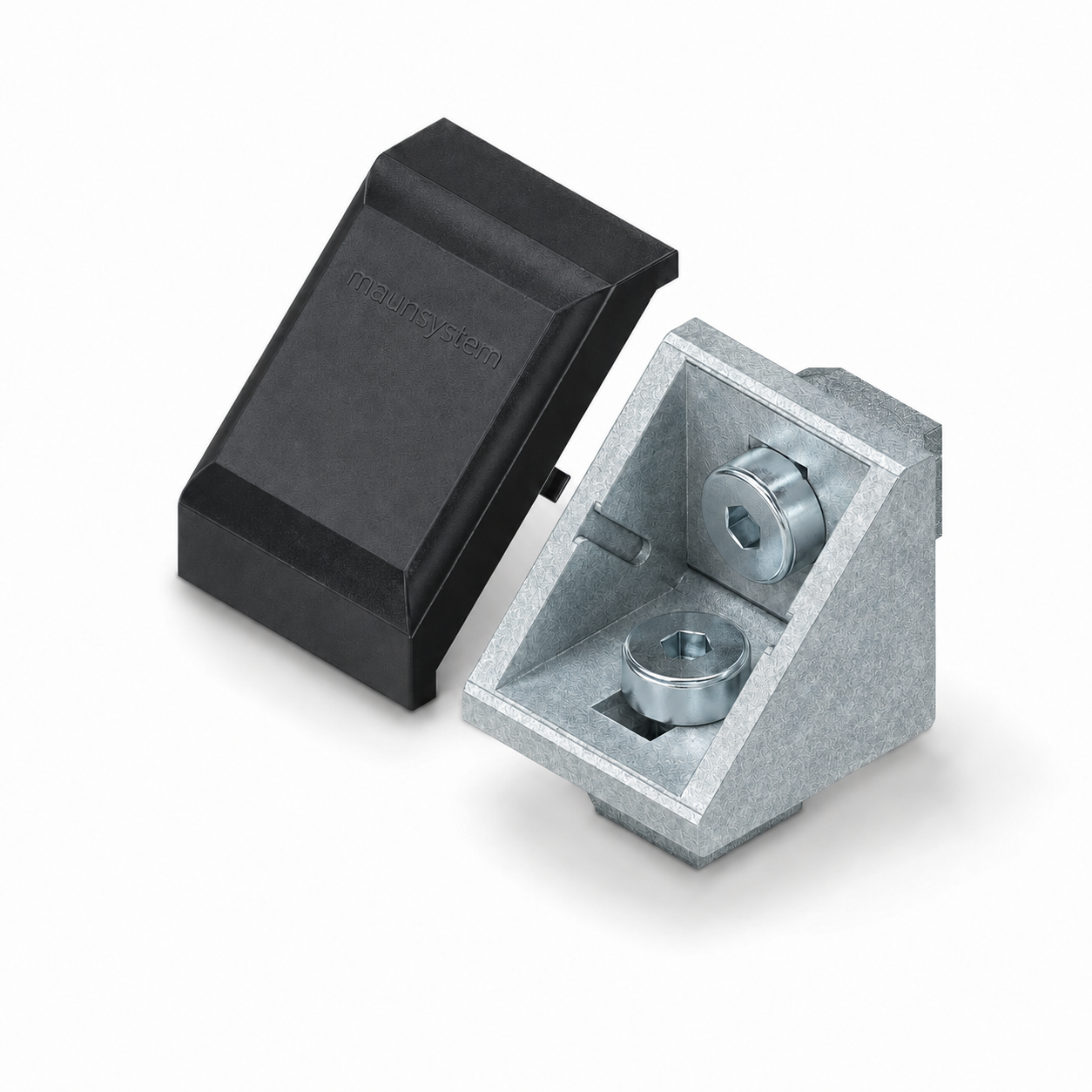

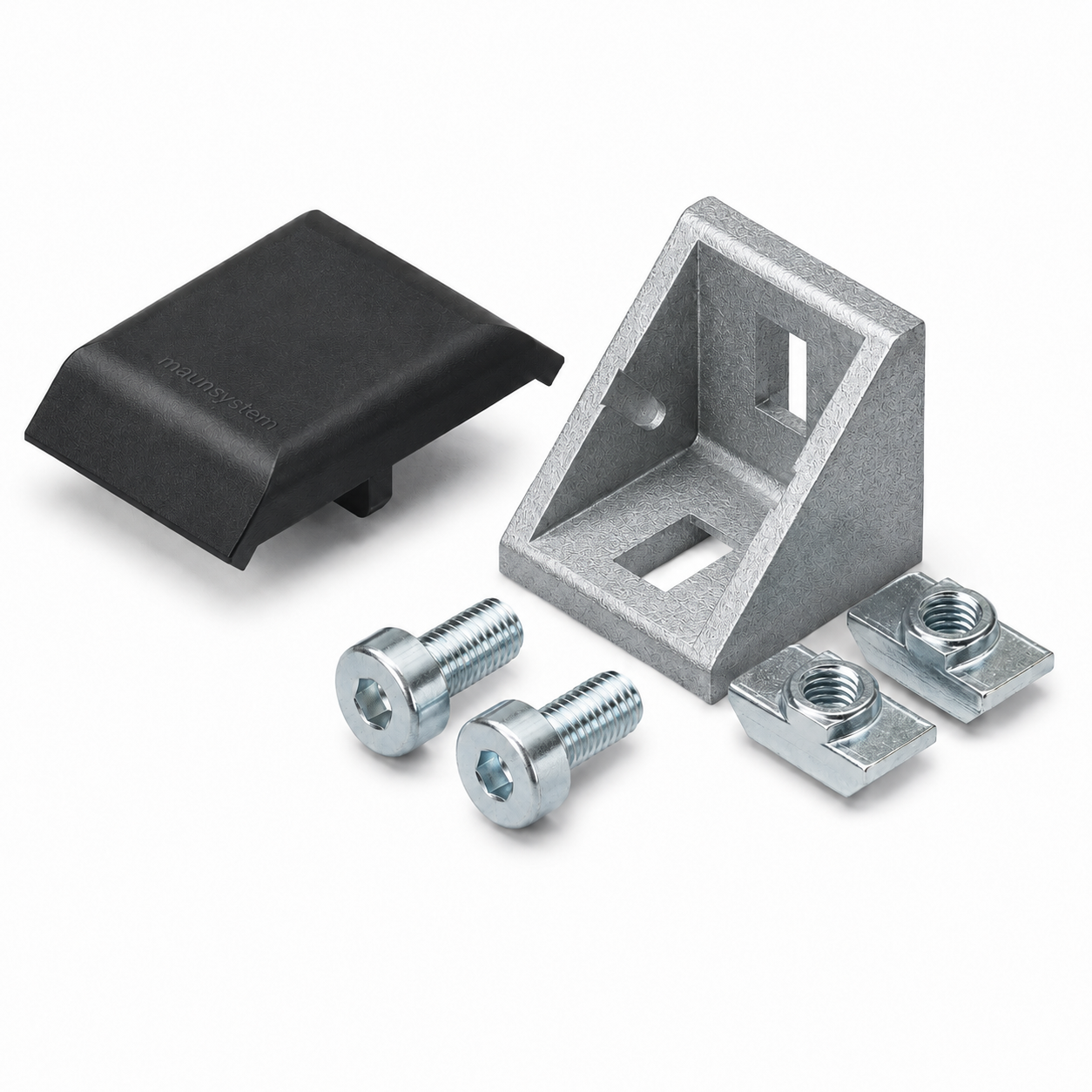

Winkelsatz 20x20, natur-6 Winkelsatz 20x20, natur-6
ZB-1005
Winkelsatz 20x20, natur-6
Winkel sind eine kraftschlüssige und bearbeitungslose Verbindung. Diese werden auch als zusätzliche Verstärkung von Verbindungen und als Befestigungselement für Anbauteile eingesetzt. Integrierte Verdrehsicherungen zur Fixierung im Profil sind vorhanden. Diese werden bei Bedarf entfernt.

2,66 €*
