Strebenprofil 20x20 2NVS

Liefereinheit Profil: zugeschnittene Länge
Strebenprofil 20x20 2NVS
3D
Klicken und drehen
AR-Ansicht öffnen
Tippen Sie, um das Objekt zu platzieren
Bewegen Sie das Gerät, um zu beginnen
Strebenprofil 20x20 2NVS
Strebenprofil 20x20 2NVS
Strebenprofil 20x20 2NVS
Strebenprofil 20x20 2NVS
Strebenprofil 20x20 2NVS

6,85 €*

Gesamtpreis Zubehör 0,00 €

Preise exkl. MwSt. zzgl. Versandkosten

Liefereinheit Profil

Anbei finden Sie passende Artikel

Abdeckkappe 20x20, schwarz-6
Farbe: schwarz
0,38 €*
Abdeckkappe 20x20, schwarz-6
Farbe: schwarz
0,38 €*
Abdeckkappe 20x20, grau-6
Farbe: grau
0,33 €*
Abdeckkappe 20x20, grau-6
Farbe: grau
0,33 €*
Gesamtpreis Zubehör

6,85 € *

Sie können von 20 mm bis 6000 mm in 1 mm Schritten bestellen.
PDF-Datenblatt
Produktnummer: PB-1720 SZ
Hersteller: Maunsystem GmbH
Hersteller-Nr.: 1006851
Gewicht: 0.49 kg

Produktinformationen "Strebenprofil 20x20 2NVS"

Durch die kompakte Bauform der Profile 6 mit geschlossenen Nuten sind sie diese besonders für kleine und gewichtsoptimierte Baugruppen geeignet. Mit der verschlossen Nutseite lassen sich optisch ansprechende und pflegeleichte Konstruktionen realisieren. Die Nuten und die Kernlöcher der Profile 6 sind ausgelegt für Schrauben M6

Kompatibel mit Bosch 3 842 992 924

Details

l    0,76 cm4
w    0,72 cm3
Profilfläche    1,82 cm2
Gewicht    0,49 kg/m

Step-Datei

Download
Nutauszugskraft: F=1.000 N
kompatibel mit: Bosch
Baureihe: B-Baureihe 6 - 20
Bauart: standard
Raster: Raster 20
Farbe: Aluminium natur
Kontur: Quadratisch
Breite Profil: 20 mm
Höhe Profil: 20 mm
Größe: 20x20 mm
Nuten: 2 Seiten geschlossen 90°
Liefereinheit: Zuschnitt auf MaĂź
Liefereinheit Profil: zugeschnittene Länge
Produktgalerie ĂĽberspringen

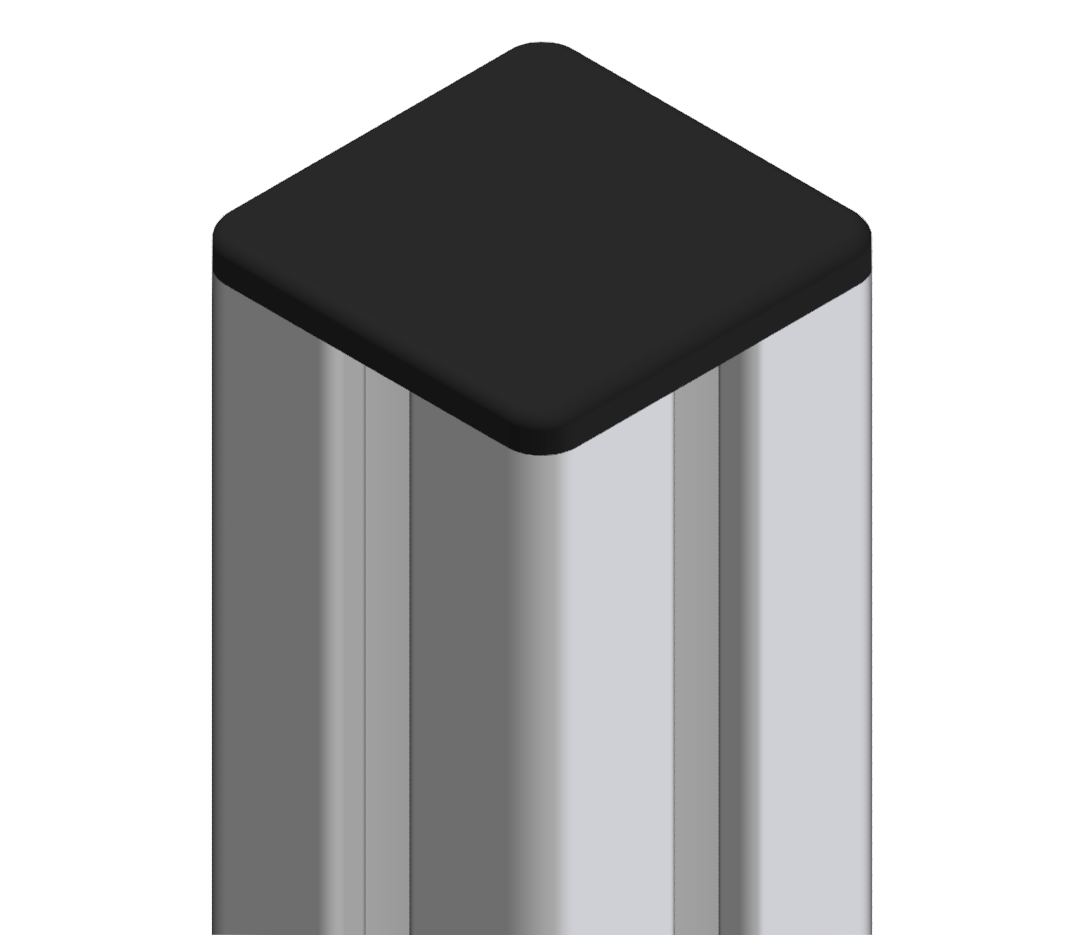

Abdeckkappe 20x20, schwarz-6 Abdeckkappe 20x20, schwarz-6
AB-1000-S
Abdeckkappe 20x20, schwarz-6
Abgerundete Abdeckkappen für die Stirnfläche der verschiedenen Profilquerschnitte.Das Entgraten der Schnittfläche entfällt. Abdeckkappen werden durch Aufschlagen in die Kernbohrungen befestigt.

Varianten ab 0,33 €*
0,38 €*
Abdeckkappe 20x20, grau-6 Abdeckkappe 20x20, grau-6
AB-1000-G
Abdeckkappe 20x20, grau-6
Abgerundete Abdeckkappen für die Stirnfläche der verschiedenen Profilquerschnitte.Das Entgraten der Schnittfläche entfällt. Abdeckkappen werden durch Aufschlagen in die Kernbohrungen befestigt.

0,33 €*
Produktgalerie ĂĽberspringen
Innenverbindersatz, verzinkt-6 Innenverbindersatz, verzinkt-6
VB-1008
Innenverbindersatz, verzinkt-6
Der Innenverbinder dient zur Verbindung von zwei Profilen im 90 Grad Winkel. Es ist keine Profilbearbeitung erforderlich.

1,50 €*

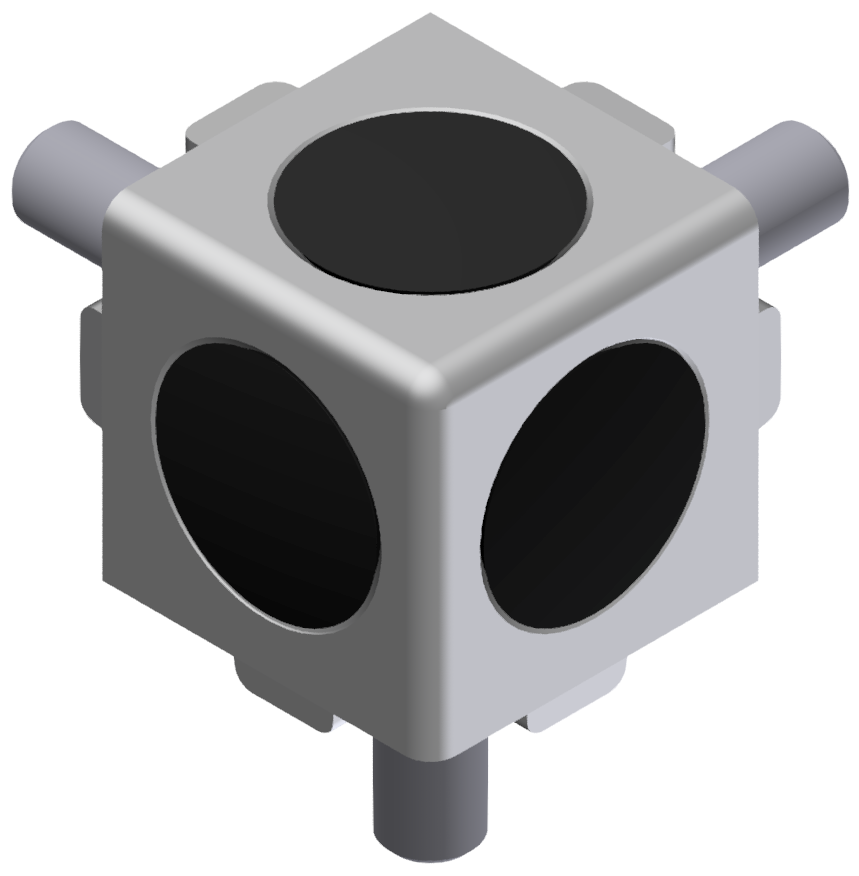

WĂĽrfelverbindersatz 3D 20, natur-6 WĂĽrfelverbindersatz 3D 20, natur-6
VB-1080
WĂĽrfelverbindersatz 3D 20, natur-6
Mit Verbindungssätze wird der Aufbau von optisch ansprechenden 3D Raumecken mit 3 Profilen oder ein Eckwinkel mit 2 Profilen ermöglicht. In die Eckprofile muss ein Gewinde in die Stirnseite gebohrt werden.

5,41 €*
Winkelsatz 20x20, natur-6 Winkelsatz 20x20, natur-6
ZB-1005
Winkelsatz 20x20, natur-6
Winkel sind eine kraftschlüssige und bearbeitungslose Verbindung. Diese werden auch als zusätzliche Verstärkung von Verbindungen und als Befestigungselement für Anbauteile eingesetzt. Integrierte Verdrehsicherungen zur Fixierung im Profil sind vorhanden. Diese werden bei Bedarf entfernt.

2,66 €*
