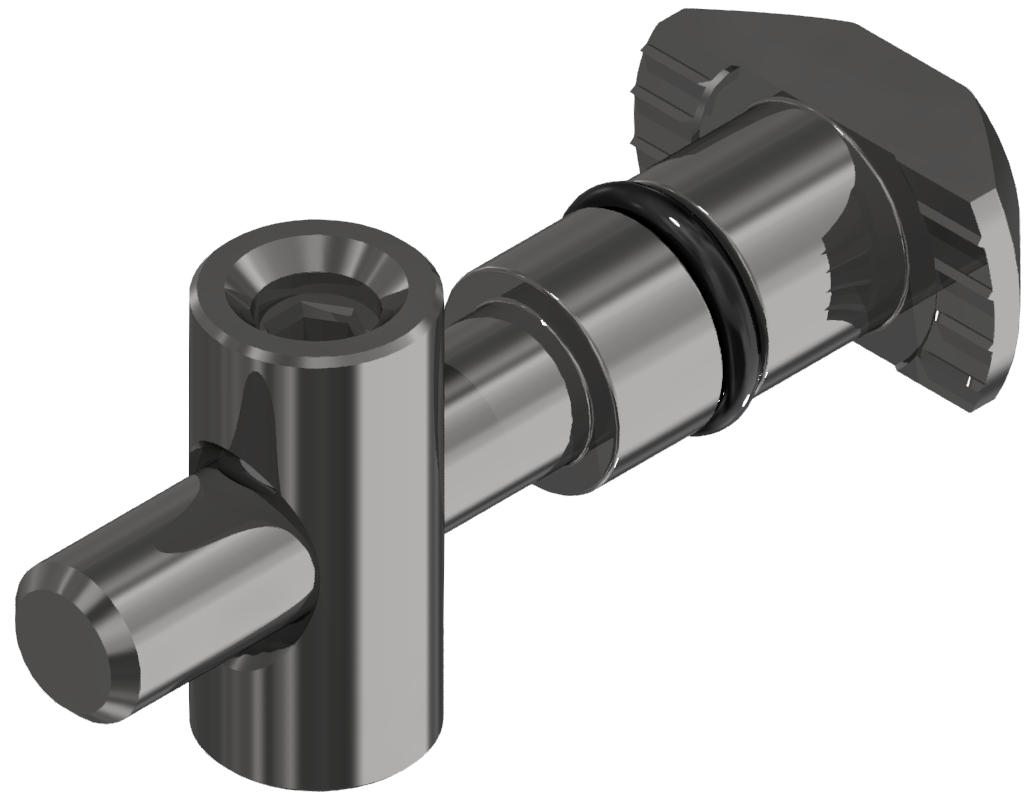

Schnellspannverbinder 9,8/ 90°, verzinkt-10
Maunsystem GmbH
Produktnummer:
VB-3055
Hersteller:
Maunsystem GmbH
Hersteller-Nr.:
1002573
Gewicht:
0.029 kg
Produktinformationen "Schnellspannverbinder 9,8/ 90°, verzinkt-10"
Universelle und kraftschlüssige Verbindung aller Profile in einer Baureihe Nachträglich in der Nut verschiebbar. In die Nut einschwenkbar In eine bestehende Konstruktion nachträglicher Einbau möglich. Bearbeitung nur an einem Profil
Kompatibel mit Bosch 3 842 541 410
Details

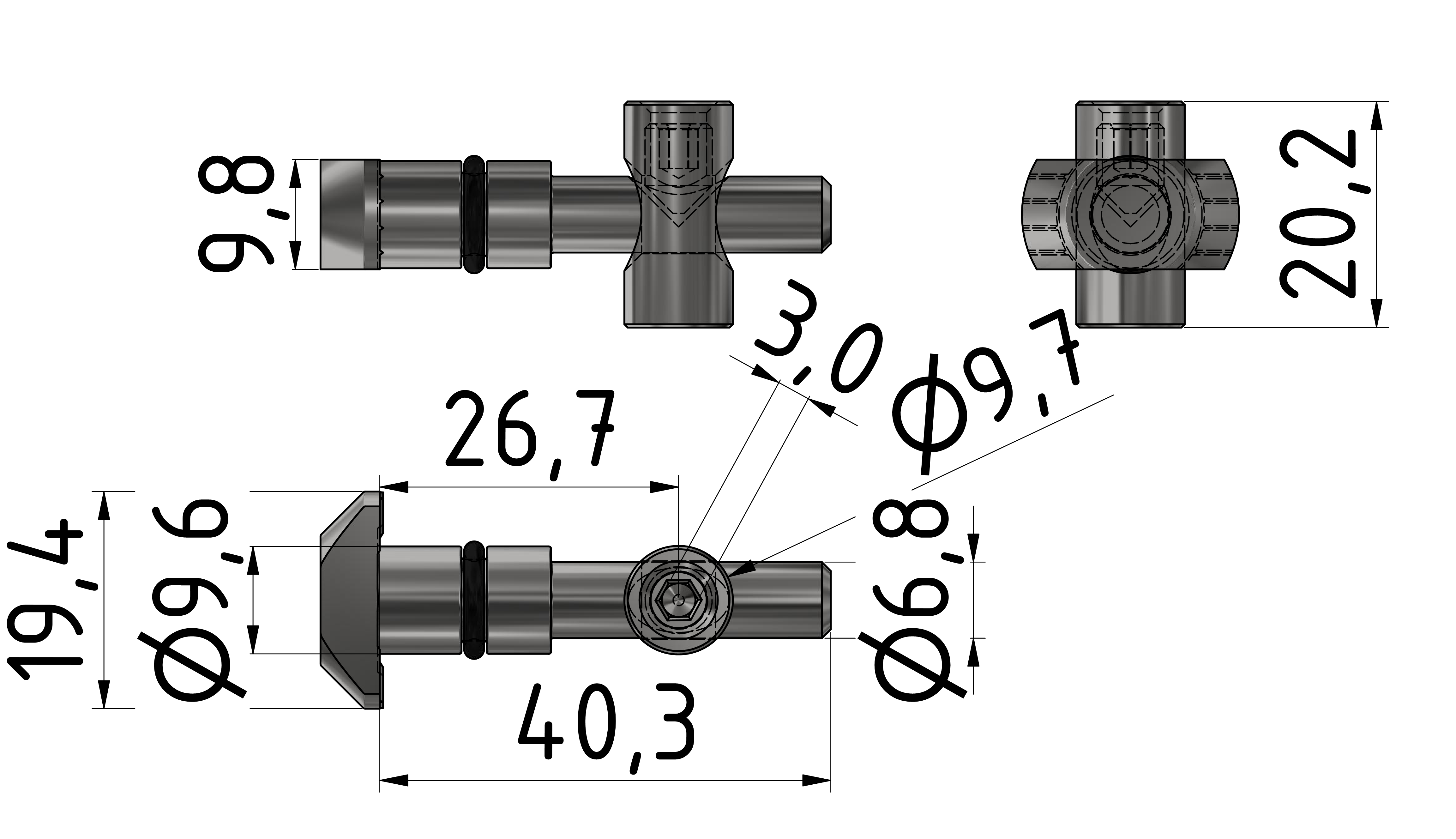

- 1 Verbindergehäuse d 9,8 mit Gewinde
- 1 Madenschraube mit Spitze SW 3 M5
- 1 Zuganker 10 90° gedreht zum Gehäuse
Step-Datei
Download| kompatibel mit: | Bosch |
|---|---|
| Baureihe: | B-Baureihe 10 - 40, B-Baureihe 10 - 45, B-Baureihe 10 - 50, B-Baureihe 10 - 60 |
| Verbindungsart: | Rechtwinkelig |
| Teileart: | Verbinder |
| Material: | Stahl-verzinkt |
| Verbinder Typ: | Schnellspanner |
| Profil-Bearbeitung: | 1x Bohrung |
