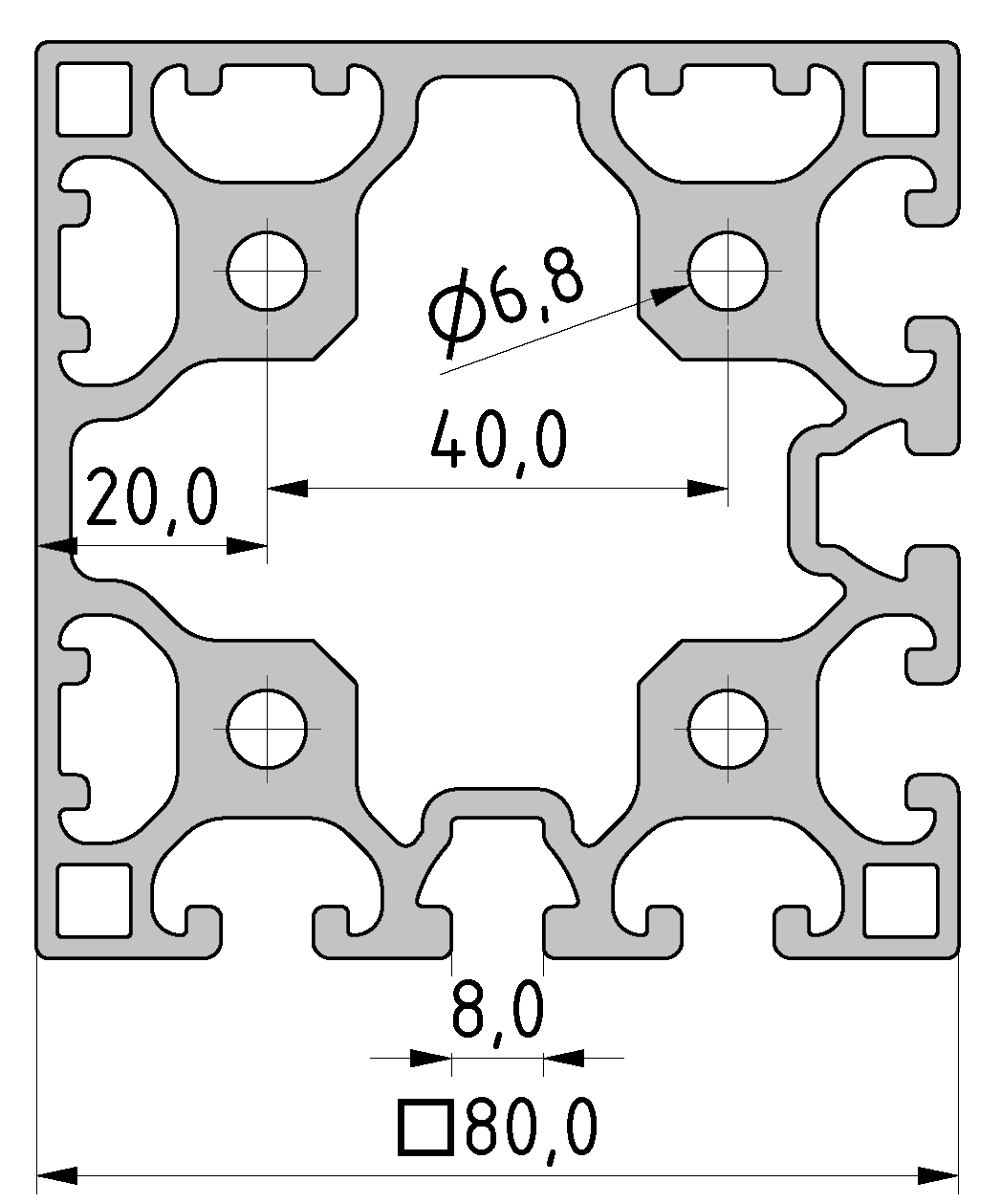

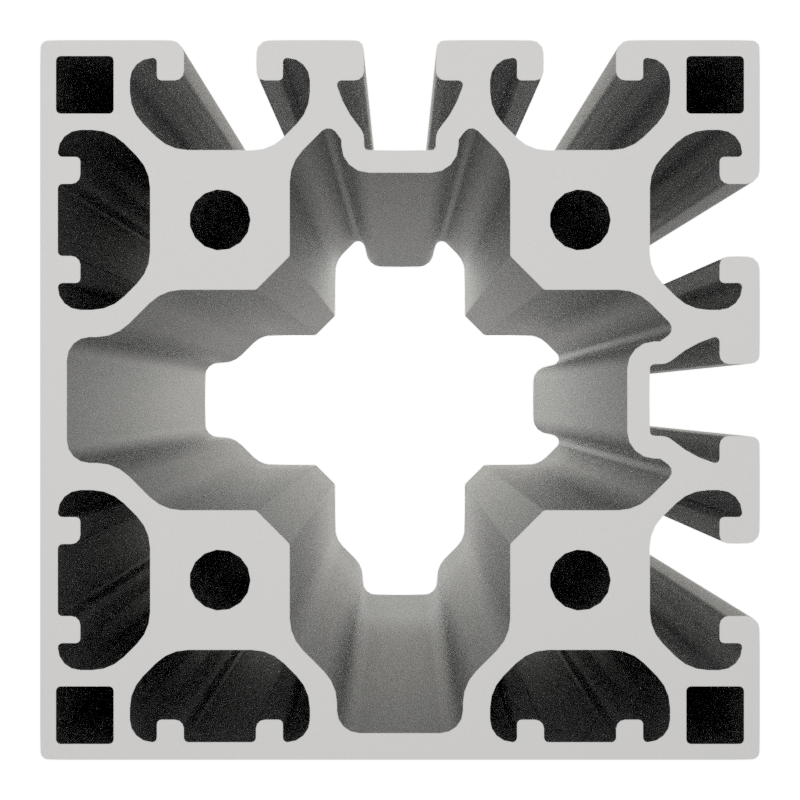

Profil X 8 80x80 4N90 - XMS, natur
Liefereinheit Profil:
zugeschnittene Länge
Maunsystem GmbH
Loading...
Produktnummer:
PI-6140 SZ
Hersteller:
Maunsystem GmbH
Hersteller-Nr.:
1014563
Gewicht:
5.541 kg
Produktinformationen "Profil X 8 80x80 4N90 - XMS, natur"
Die Profile 8 sind für verschiedenste Baugruppen geeignet. Die Nuten und die Kernlöcher der Profile 8 sind ausgelegt für Schrauben M8.
Kompatibel mit item 0.0.649.40
Details
Ix 139,84 cm4
Iy 139,84 cm4
Wx 34,79 m3
Wy 34,79 cm3
Profilfläche 20,5 cm2
Gewicht 5,53 kg/m
Step-Datei
Download| Nutauszugskraft: | F=2.500 N |
|---|---|
| Eloxal: | E6EV1 10-15 µm silber |
| Toleranzen : | EN 12020-2 |
| Baureihe: | i-Baureihe 8 - 40 |
| Bauart: | leicht, XMS |
| Material: | Al Mg Si 0,5 F25, warmausgehärtet |
| Farbe: | Aluminium natur |
| Kontur: | Quadratisch |
| Breite Profil: | 80 mm |
| Höhe Profil: | 80 mm |
| Größe: | 80x80 mm |
| Nuten: | 2 Seiten geschlossen 90° |
| Funktionsintegration: | Türdichtungsnut |
| Liefereinheit: | Zuschnitt auf Maß |
| Liefereinheit Profil: | zugeschnittene Länge |
