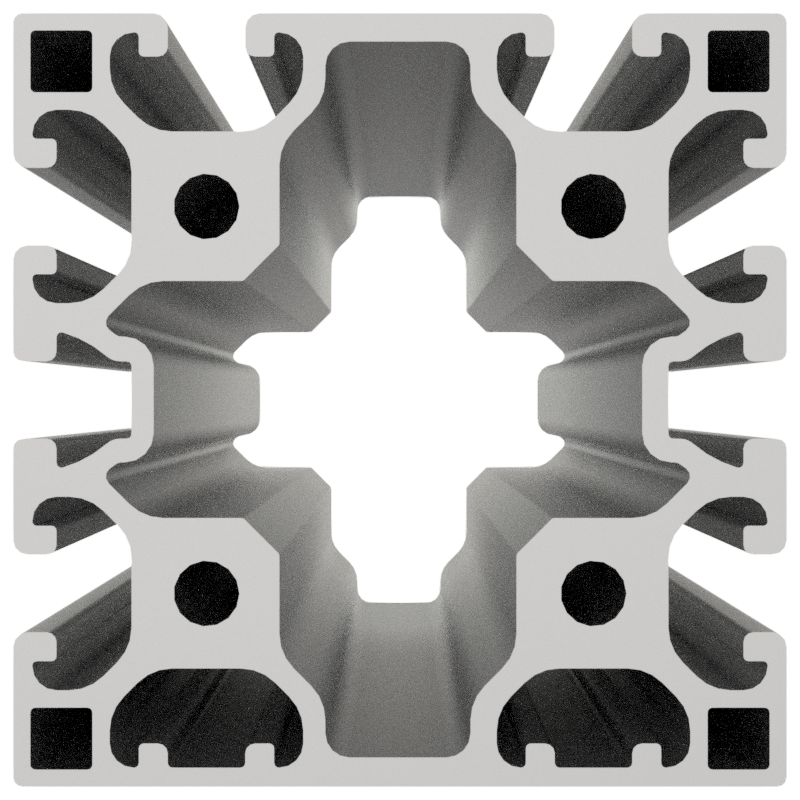

Profil X 8 80x80 2N - XMS, natur
Liefereinheit Profil:
zugeschnittene Länge
Maunsystem GmbH
Loading...
Produktnummer:
PI-6150 SZ
Hersteller:
Maunsystem GmbH
Hersteller-Nr.:
1014565
Gewicht:
7.142 kg
Produktinformationen "Profil X 8 80x80 2N - XMS, natur"

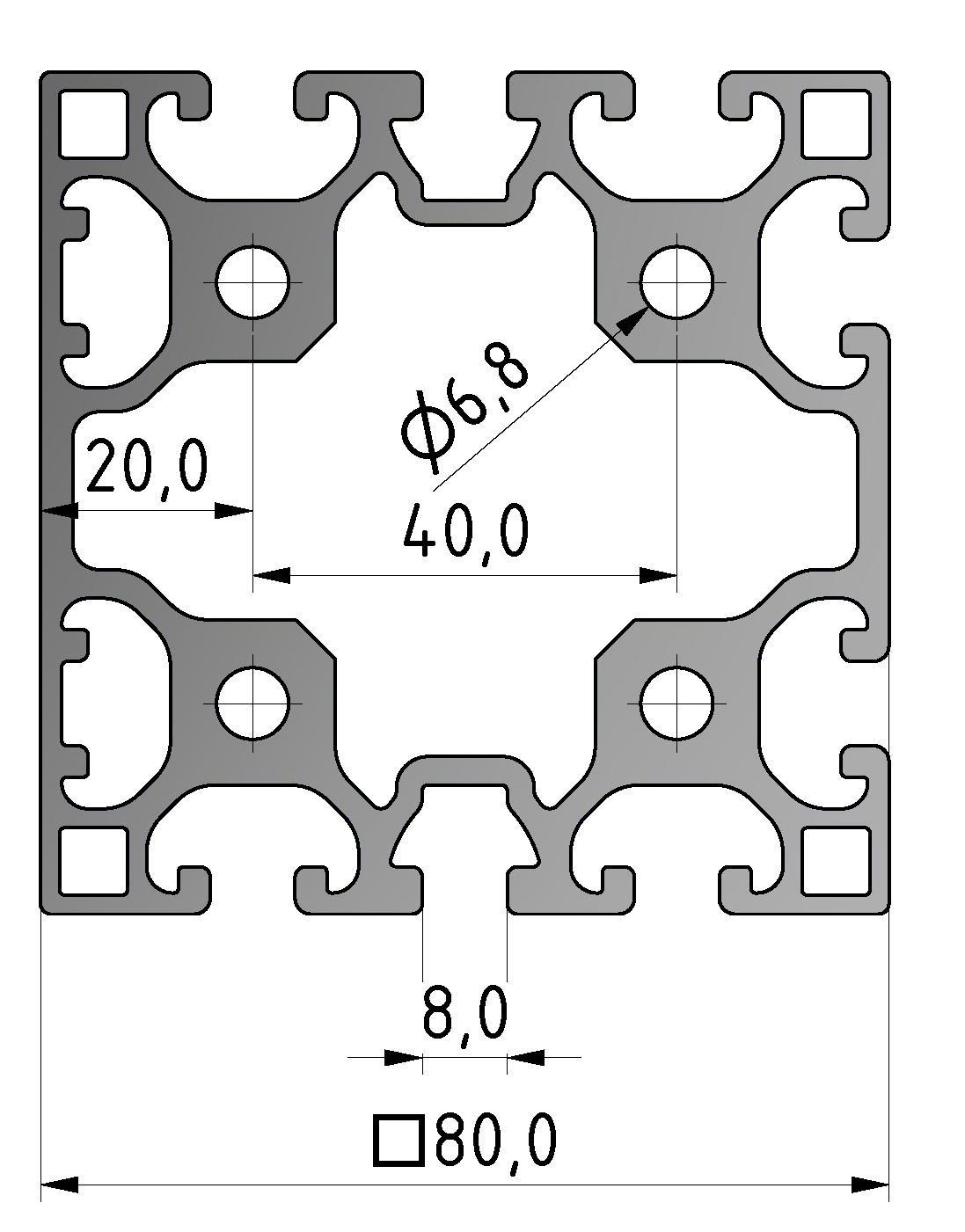

Die Profile 8 sind für verschiedenste Baugruppen geeignet. Die Nuten und die Kernlöcher der Profile 8 sind ausgelegt für Schrauben M8.
Kompatibel mit item 0.0.649.39
Details
Ix 135,42 cm4
Iy 136,27 cm4
Wx 33,27 m3
Wy 34,07 cm3
Profilfläche 20,05cm2
Gewicht 5,43 kg/m
Step-Datei
Download| Nutauszugskraft: | F=2.500 N |
|---|---|
| Eloxal: | E6EV1 10-15 µm silber |
| Toleranzen : | EN 12020-2 |
| kompatibel mit: | item |
| Baureihe: | i-Baureihe 8 - 40 |
| Bauart: | leicht, XMS |
| Material: | Al Mg Si 0,5 F25, warmausgehärtet |
| Farbe: | Aluminium natur |
| Kontur: | Quadratisch |
| Breite Profil: | 80 mm |
| Höhe Profil: | 80 mm |
| Größe: | 80x80 mm |
| Nuten: | 1 Seite geschlossen |
| Funktionsintegration: | Türdichtungsnut |
| Liefereinheit: | Zuschnitt auf Maß |
| Liefereinheit Profil: | zugeschnittene Länge |
