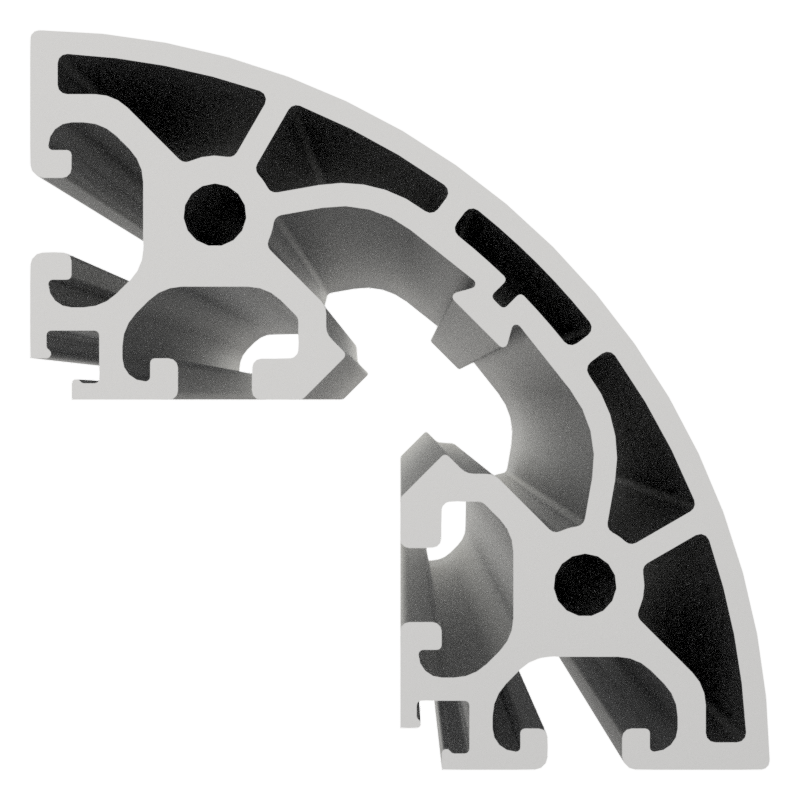

Profil X 8 40 R80-90° K15 - XMS, natur

Liefereinheit Profil: zugeschnittene Länge
Profil X 8 40 R80-90° K15 - XMS, natur
Profil X 8 40 R80-90° K15 - XMS, natur
Profil X 8 40 R80-90° K15 - XMS, natur
3D
Klicken und drehen
AR-Ansicht öffnen
Tippen Sie, um das Objekt zu platzieren
Bewegen Sie das Gerät, um zu beginnen
Profil X 8 40 R80-90° K15 - XMS, natur
Profil X 8 40 R80-90° K15 - XMS, natur
Profil X 8 40 R80-90° K15 - XMS, natur
Profil X 8 40 R80-90° K15 - XMS, natur
Profil X 8 40 R80-90° K15 - XMS, natur
Profil X 8 40 R80-90° K15 - XMS, natur
Profil X 8 40 R80-90° K15 - XMS, natur

92,50 €*

Preise exkl. MwSt. zzgl. Versandkosten

Liefereinheit Profil
Sie können von 20 mm bis 6000 mm in 1 mm Schritten bestellen.
PDF-Datenblatt
Produktnummer: PI-6130 SZ
Hersteller: Maunsystem GmbH
Hersteller-Nr.: 1014561
Gewicht: 20.773 kg

Produktinformationen "Profil X 8 40 R80-90° K15 - XMS, natur"

Die Profile 8 sind für verschiedenste Baugruppen geeignet. Die Nuten und die Kernlöcher der Profile 8 sind ausgelegt für Schrauben M8.


Kompatibel mit item 0.0.669.98

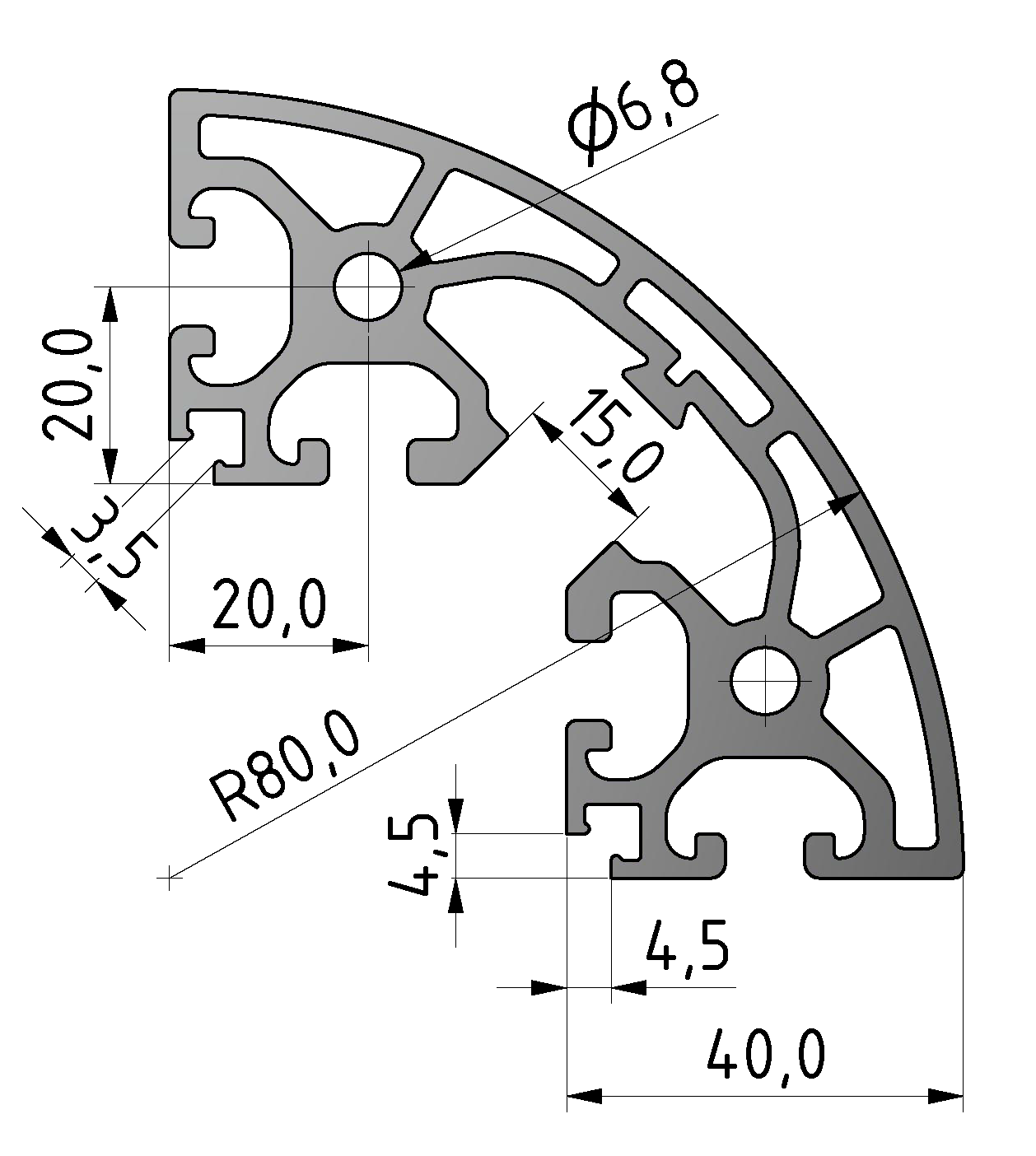

Details

Ix    71,4cm4
 Iy    711    cm4
Wx    17,44cm3
Wy    17,44cm3
Profilfläche    13,34cm2
Gewicht    6,67kg/m

Step-Datei

Download
Nutauszugskraft: F=2.500 N
Eloxal: E6EV1 10-15 µm silber
Toleranzen : EN 12020-2
Baureihe: i-Baureihe 8 - 40
Bauart: standard, XMS
Material: Al Mg Si 0,5 F25, warmausgehärtet
Farbe: Aluminium natur
Kontur: Rund
Größe: 80x40 mm
Nuten: Radienprofile
Funktionsintegration: Kabelkanalöffnung
Liefereinheit: Zuschnitt auf Maß
Liefereinheit Profil: zugeschnittene Länge
