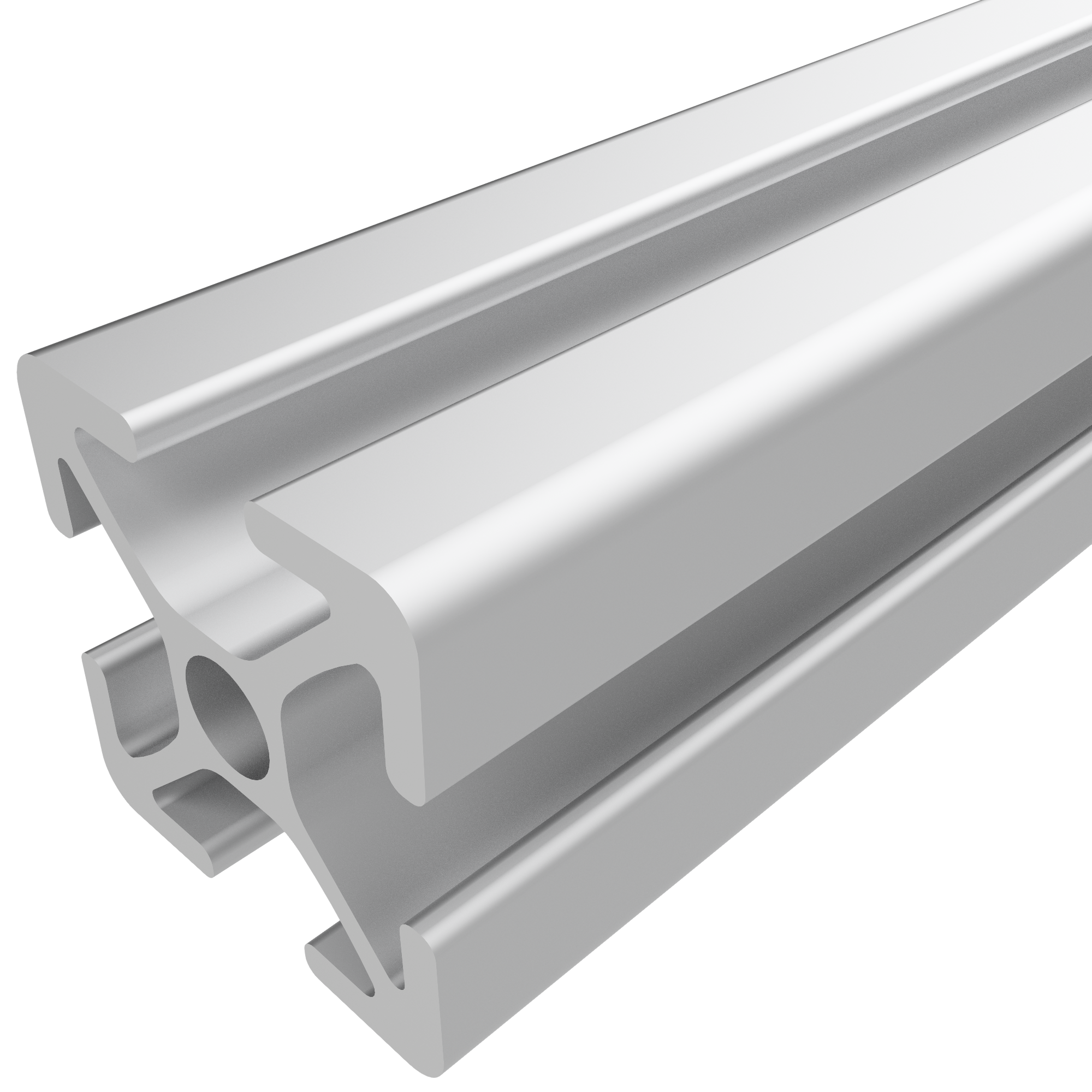

Profil 830 30x30, natur

Liefereinheit Profil: zugeschnittene Länge
Profil 830 30x30, natur

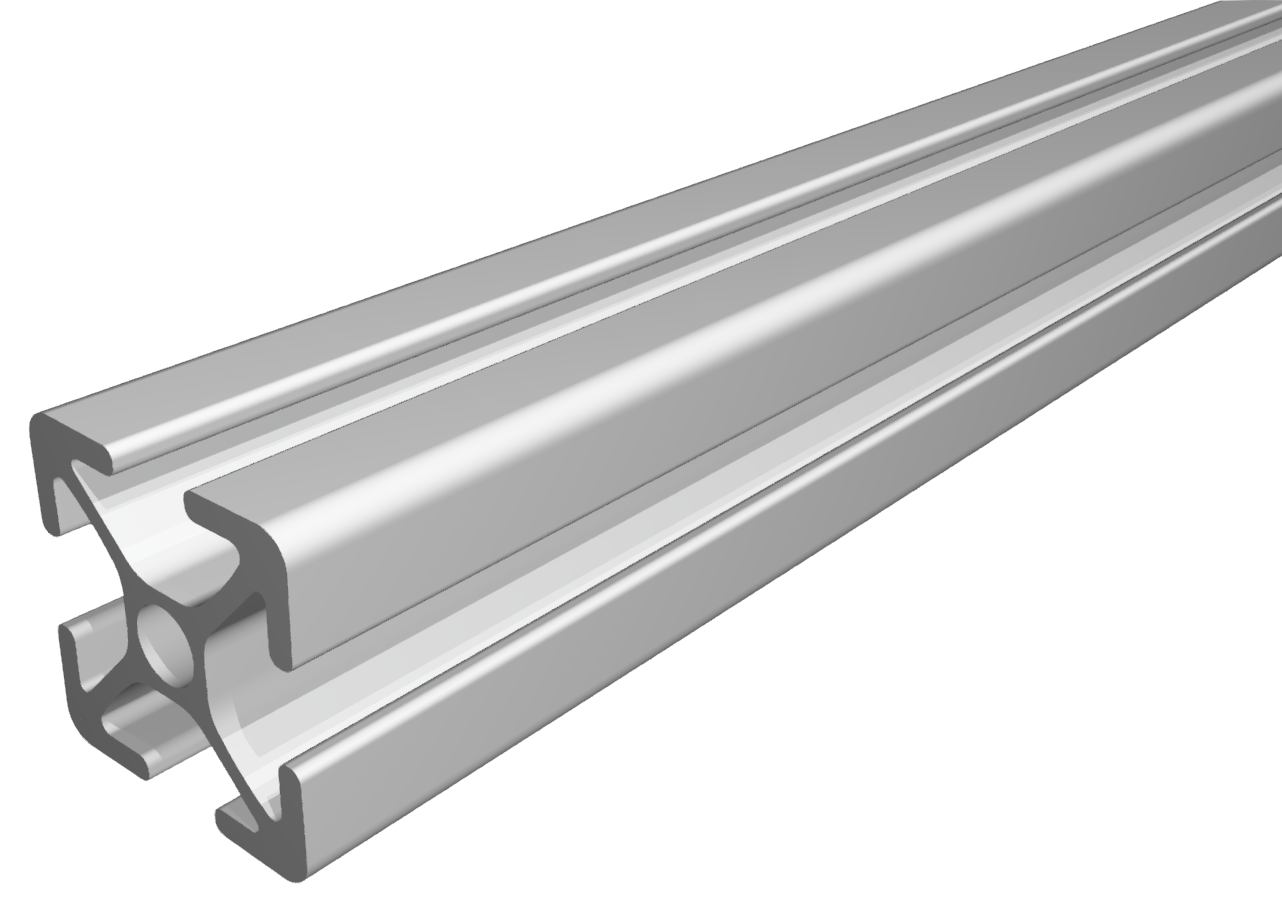

3D
Klicken und drehen
AR-Ansicht öffnen
Tippen Sie, um das Objekt zu platzieren
Bewegen Sie das Gerät, um zu beginnen
Profil 830 30x30, natur
Profil 830 30x30, natur
Profil 830 30x30, natur
Profil 830 30x30, natur
Profil 830 30x30, natur
Profil 830 30x30, natur
Profil 830 30x30, natur

12,50 €*

Gesamtpreis Zubehör 0,00 €

Preise exkl. MwSt. zzgl. Versandkosten

Liefereinheit Profil

Anbei finden Sie passende Artikel

Abdeckkappe 830 30x30, schwarz
0,45 € - 0,61 €*
Abdeckkappe 830 30x30, schwarz
0,45 € - 0,61 €*
Universal Verbinder 830, verzinkt
1,40 € - 1,60 €*
Universal Verbinder 830, verzinkt
1,40 € - 1,60 €*
Winkelsatz 830 30x30
3,20 € - 3,76 €*
Winkelsatz 830 30x30
3,20 € - 3,76 €*
Gesamtpreis Zubehör

12,50 € *

Sie können von 20 mm bis 6000 mm in 1 mm Schritten bestellen.
PDF-Datenblatt
Produktnummer: PI-2010 SZ
Hersteller: Maunsystem GmbH
Hersteller-Nr.: 1006732
Gewicht: 0.898 kg

Produktinformationen "Profil 830 30x30, natur"

Die Profile 8 30 sind besonders für gewichtsoptimierte Baugruppen geeignet. Die Nuten und die Kernlöcher der Profile 8 30 sind ausgelegt für Schrauben M8.

Details

Ix    3,131    cm4
Iy    3,131    cm4
Wx    2,087    cm3
Wy    2,087    cm3
Profilfläche    0,331    cm2
Gewicht    0,898    kg/m

Step-Datei

Download
Nutauszugskraft: F=500 N
kompatibel mit: item
Baureihe: i-Baureihe 8 - 30
Bauart: standard
Farbe: Aluminium natur

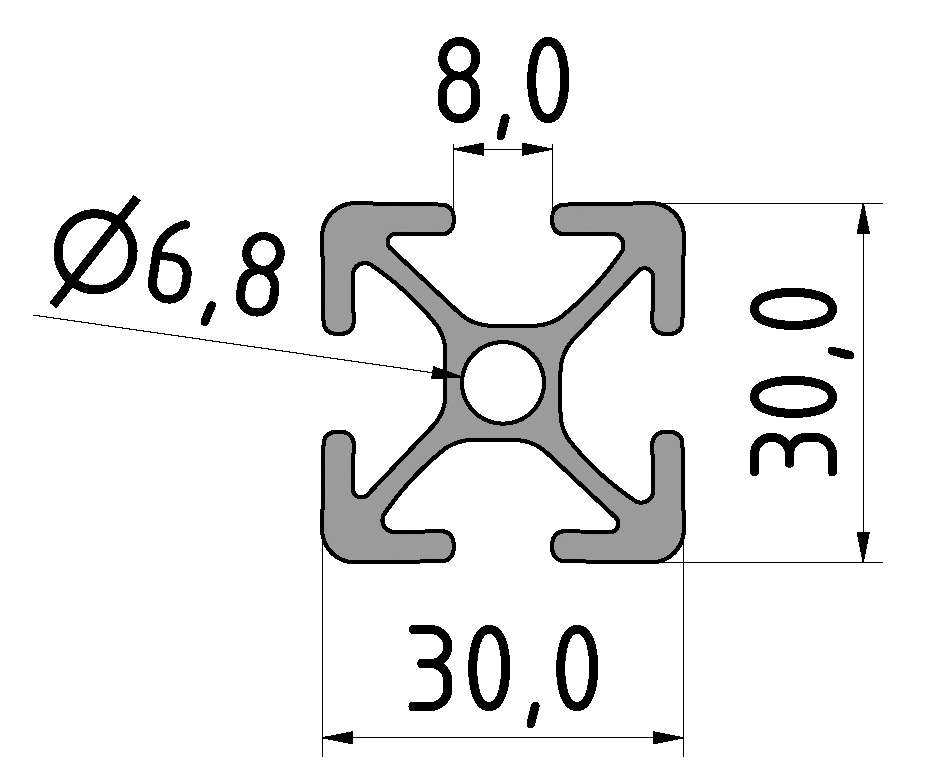

Breite Profil: 30 mm
Höhe Profil: 30 mm
Größe: 30x30 mm
Nuten: offene Nuten
Liefereinheit: Zuschnitt auf Maß
Liefereinheit Profil: zugeschnittene Länge
Produktgalerie überspringen
Abdeckkappe 830 30x30, schwarz Abdeckkappe 830 30x30, schwarz
AI-2010
Abdeckkappe 830 30x30, schwarz
Abgerundete Abdeckkappen für die Stirnfläche der verschiedenen Profilquerschnitte.Das Entgraten der Schnittfläche entfällt. Abdeckkappen werden durch Aufschlagen in die Kernbohrungen befestigt.

Ab 0,45 €*
Produktgalerie überspringen
Universal Verbinder 830, verzinkt Universal Verbinder 830, verzinkt
VI-2015
Universal Verbinder 830, verzinkt
Universelle und kraftschlüssige Verbindung aller Profile in einer Baureihe Nachträglich in der Nut verschiebbar. In eine bestehende Konstruktion nachträglicher Einbau möglich. Bearbeitung nur an einem Profil

Ab 1,40 €*
Winkelsatz 830 30x30 Winkelsatz 830 30x30
ZI-2060
Winkelsatz 830 30x30
Winkel sind eine kraftschlüssige und bearbeitungslose Verbindung. Diese werden auch als zusätzliche Verstärkung von Verbindungen und als Befestigungselement für Anbauteile eingesetzt. Integrierte Verdrehsicherungen zur Fixierung im Profil sind vorhanden. Diese werden bei Bedarf entfernt.

Ab 3,20 €*
