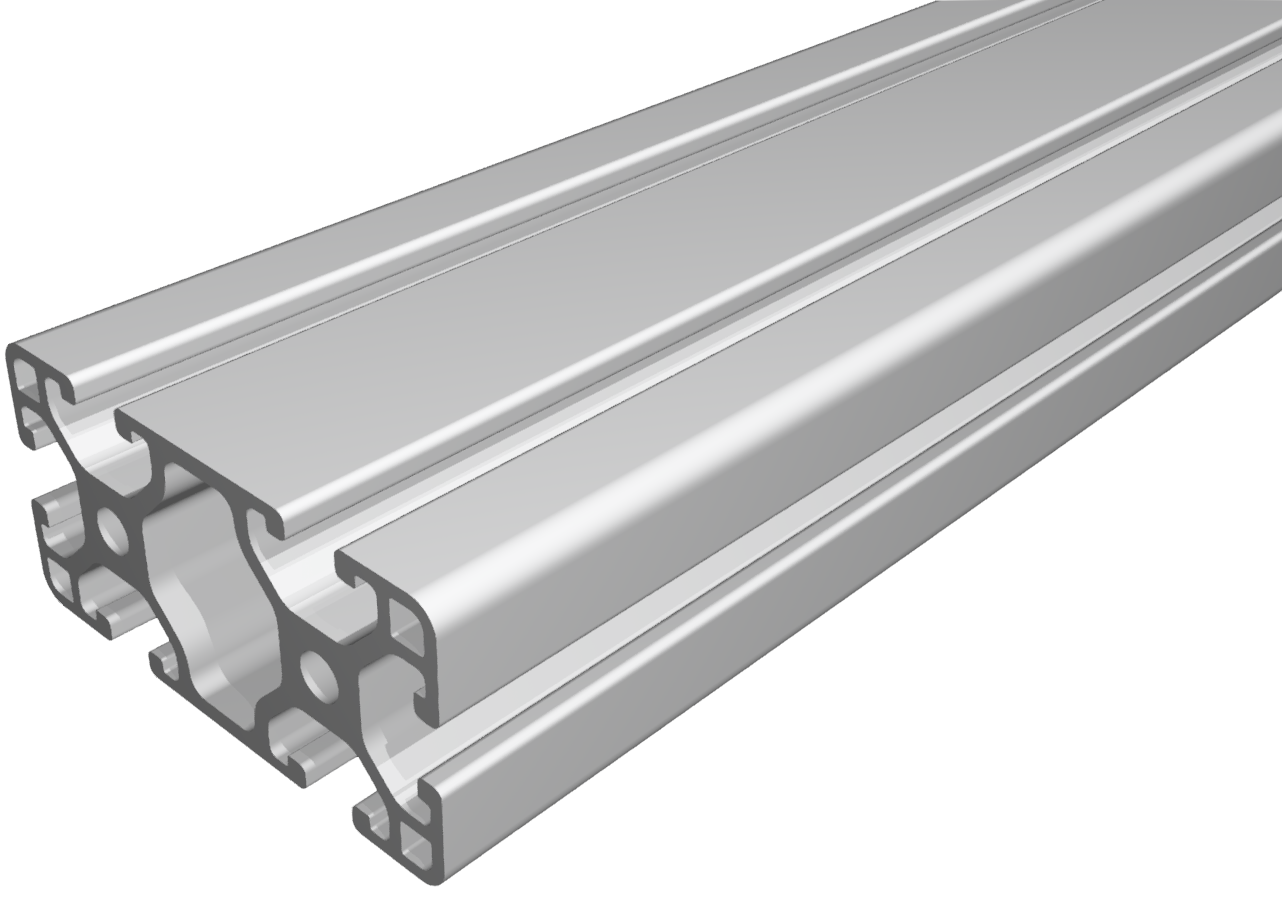

Profil 6 60x30 leicht, natur

Name: Profil 6 60x30 leicht, natur
Brand: Maunsystem GmbH
SKU: PI-3070 SN6000
Availability: InStock

Liefereinheit Profil: 6000 mm Stange

Maunsystem GmbH

Menge	Preis pro Stück
bis 7	110,70 €*
ab 8	104,04 €*

Preise exkl. MwSt. zzgl. Versandkosten

Liefereinheit Profil

6000 mm Stange

3000 mm Stange

2000 mm Stange

zugeschnittene Länge

Anbei finden Sie passende Artikel

Automatik Verbindungssatz 6, verzinkt

3,02 € - 3,58 €*

Automatik Verbindungssatz 6, verzinkt

3,02 € - 3,58 €*

Standard-Verbindungssatz 6 ESD, verzinkt

0,95 € - 1,09 €*

Standard-Verbindungssatz 6 ESD, verzinkt

0,95 € - 1,09 €*

Standard-Verbindungssatz 6, verzinkt

0,60 € - 0,75 €*

Standard-Verbindungssatz 6, verzinkt

0,60 € - 0,75 €*

Universal-Verbindungssatz 6, verzinkt

1,50 € - 1,91 €*

Universal-Verbindungssatz 6, verzinkt

1,50 € - 1,91 €*

Winkelsatz 6 30x30

3,12 € - 4,01 €*

Winkelsatz 6 30x30

3,12 € - 4,01 €*

Gesamtpreis Zubehör

110,70 € *

PDF-Datenblatt

Produktnummer: PI-3070 SN6000

Hersteller: Maunsystem GmbH

Hersteller-Nr.: 1001506

Länge: 6000 mm

Gewicht: 9.402 kg

Produktinformationen "Profil 6 60x30 leicht, natur"

Die Profile 6 leicht sind besonders für gewichtsoptimierte Baugruppen geeignet. Die Nuten und die Kernlöcher der Profile 6 sind ausgelegt für Schrauben M6.

Kompatibel mit item 0.0.451.14

Details

lx    5,54 cm4
ly    21,22 cm4
wx    3,69 cm3
wy    7,07 cm3
Profilfläche    6,13 cm2
Gewicht    1,65 kg/m

Step-Datei

Download

Nutauszugskraft:	F=500 N
Eloxal:	E6EV1 10-15 µm silber
Toleranzen :	EN 12020-2
kompatibel mit:	item
Baureihe:	i Baureihe 6 - 30
Bauart:	leicht
Material:	Al Mg Si 0,5 F25, warmausgehärtet
Farbe:	Aluminium natur

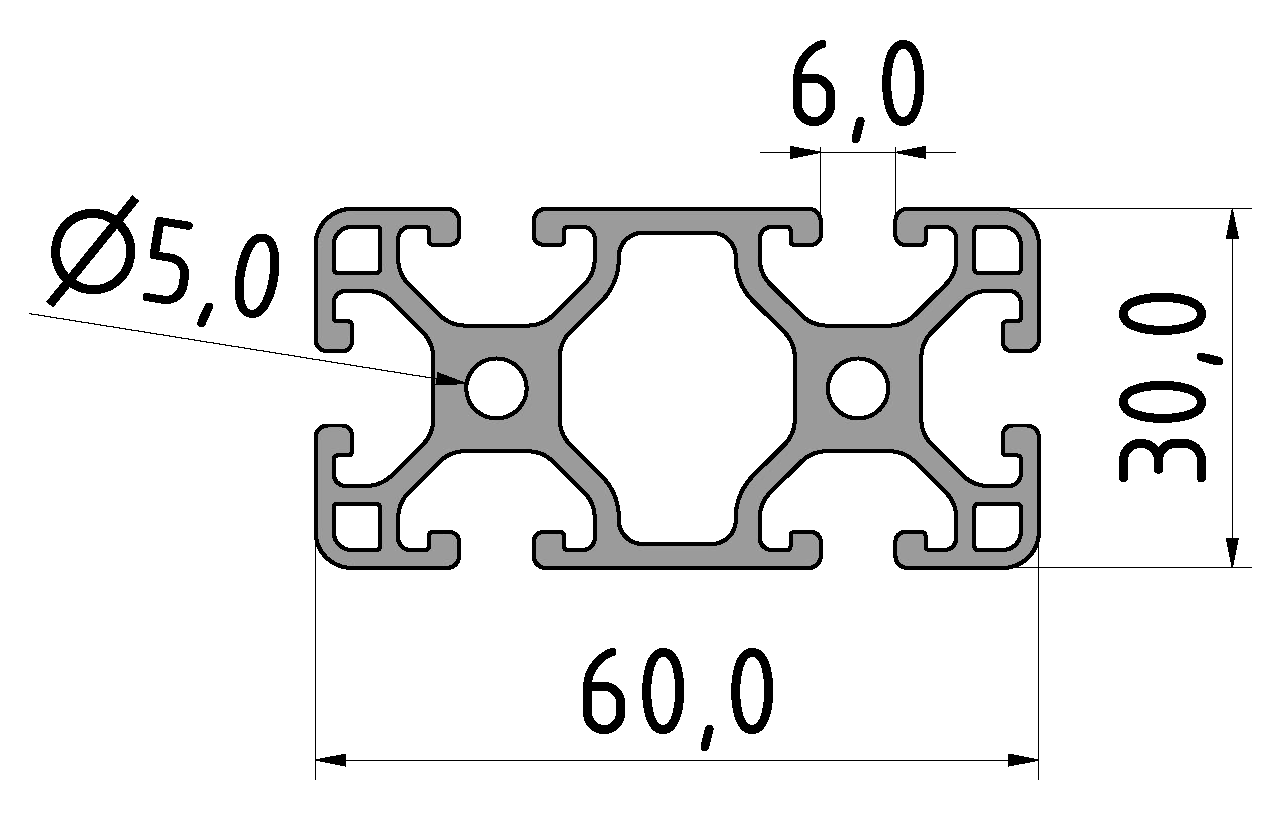

Breite Profil:	60 mm
Höhe Profil:	30 mm
Größe:	60x30 mm
Nuten:	offene Nuten
Liefereinheit:	Stangen
Liefereinheit Profil:	6000 mm Stange
