Profil 6 60x12 leicht, natur

Liefereinheit Profil: zugeschnittene Länge
Profil 6 60x12 leicht, natur
3D
Klicken und drehen
AR-Ansicht öffnen
Tippen Sie, um das Objekt zu platzieren
Bewegen Sie das Gerät, um zu beginnen
Profil 6 60x12 leicht, natur
Profil 6 60x12 leicht, natur
Profil 6 60x12 leicht, natur
Profil 6 60x12 leicht, natur
Profil 6 60x12 leicht, natur
Profil 6 60x12 leicht, natur
Profil 6 60x12 leicht, natur

12,16 €*

Gesamtpreis Zubehör 0,00 €

Preise exkl. MwSt. zzgl. Versandkosten

Liefereinheit Profil

Anbei finden Sie passende Artikel

Abdeckkappe 6 60x12, schwarz
0,65 € - 0,83 €*
Abdeckkappe 6 60x12, schwarz
0,65 € - 0,83 €*
Automatik Verbindungssatz 6, verzinkt
2,20 € - 2,77 €*
Automatik Verbindungssatz 6, verzinkt
2,20 € - 2,77 €*
Winkelsatz 6 30x30
3,12 € - 4,01 €*
Winkelsatz 6 30x30
3,12 € - 4,01 €*
Gesamtpreis Zubehör

12,16 € *

Sie können von 20 mm bis 6000 mm in 1 mm Schritten bestellen.
PDF-Datenblatt
Produktnummer: PI-3055 SZ
Hersteller: Maunsystem GmbH
Hersteller-Nr.: 1006737
Gewicht: 0.765 kg

Produktinformationen "Profil 6 60x12 leicht, natur"

Die Profile 6 leicht sind besonders für gewichtsoptimierte Baugruppen geeignet. Die Nuten und die Kernlöcher der Profile 6 sind ausgelegt für Schrauben M6.

Lieferlänge 6030 mm

Kompatibel mit item 0.0.478.07

Details

lx    0,53 cm4
ly    10 cm4
wx    0,83 cm3
wy    3,34 cm3
Profilfläche    2,98 cm2
Gewicht    0,81 kg/m

Step-Datei

Download
Nutauszugskraft: F=500 N
Baureihe: i Baureihe 6 - 30
Bauart: leicht
Farbe: Aluminium natur
Kontur: Rechteckig
Breite Profil: 60 mm
Höhe Profil: 12 mm
Größe: 60x12mm
Nuten: offene Nuten
Liefereinheit: Zuschnitt auf Maß
Liefereinheit Profil: zugeschnittene Länge

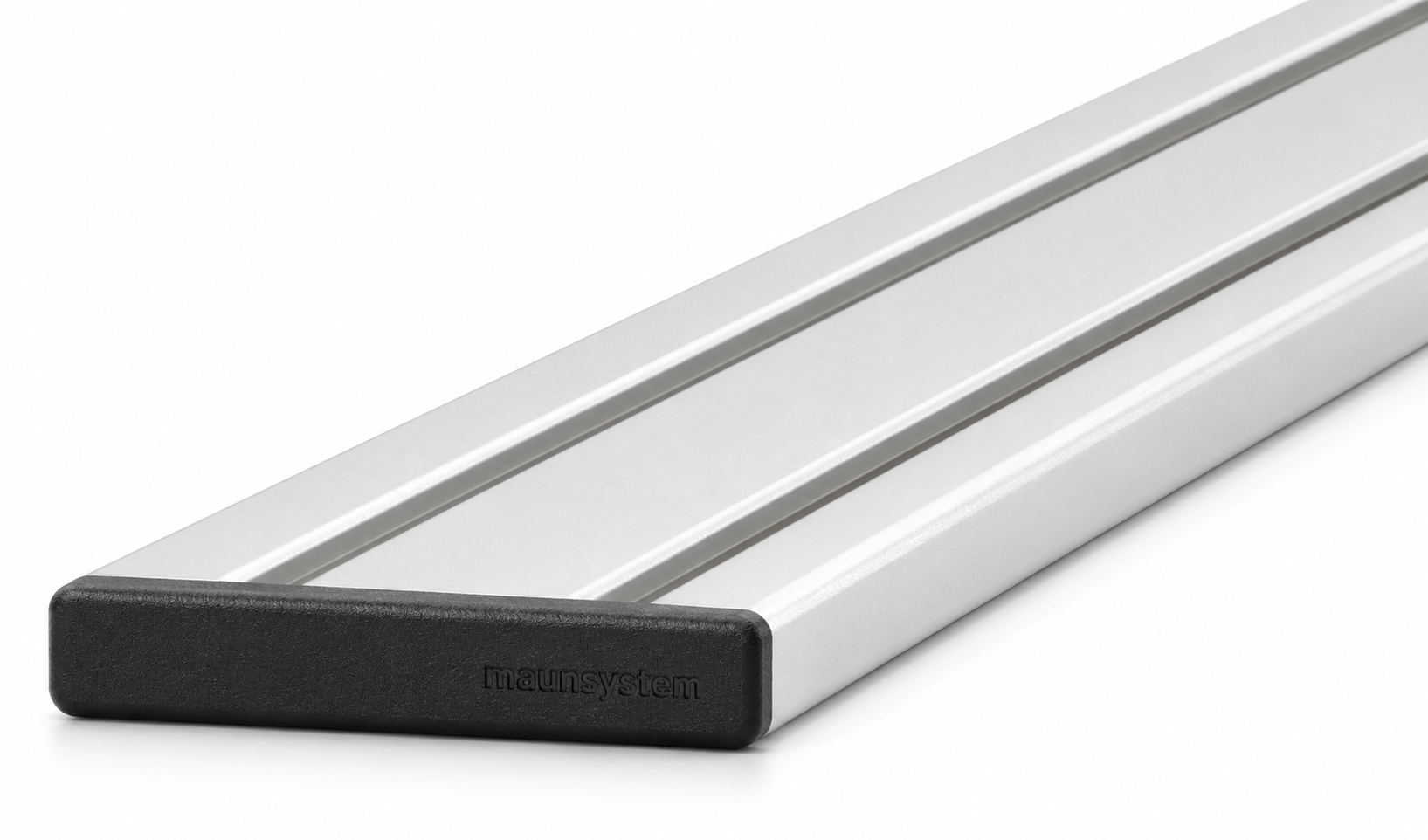

Abdeckkappe 6 60x12, schwarz Abdeckkappe 6 60x12, schwarz
AI-3006
Abdeckkappe 6 60x12, schwarz
Abgerundete Abdeckkappen für die Stirnfläche der verschiedenen Profilquerschnitte.Das Entgraten der Schnittfläche entfällt. Abdeckkappen werden durch Aufschlagen in die Kernbohrungen befestigt.

Ab 0,65 €*
Automatik Verbindungssatz 6, verzinkt Automatik Verbindungssatz 6, verzinkt
VI-3045
Automatik Verbindungssatz 6, verzinkt
  Extrem schnell und flexible Verbindung ohne mechanische Bearbeitung Universelle und kraftschlüssige Verbindung aller Profile in einer Baureihe Nachträglich in der Nut verschiebbar. In eine bestehende Konstruktion nachträglicher Einbau möglich. Verbinder Montage nur an einem Profil

Ab 2,20 €*
Winkelsatz 6 30x30 Winkelsatz 6 30x30
ZI-3070
Winkelsatz 6 30x30
Winkel sind eine kraftschlüssige und bearbeitungslose Verbindung. Diese werden auch als zusätzliche Verstärkung von Verbindungen und als Befestigungselement für Anbauteile eingesetzt. Integrierte Verdrehsicherungen zur Fixierung im Profil sind vorhanden. Diese werden bei Bedarf entfernt.

Ab 3,12 €*
