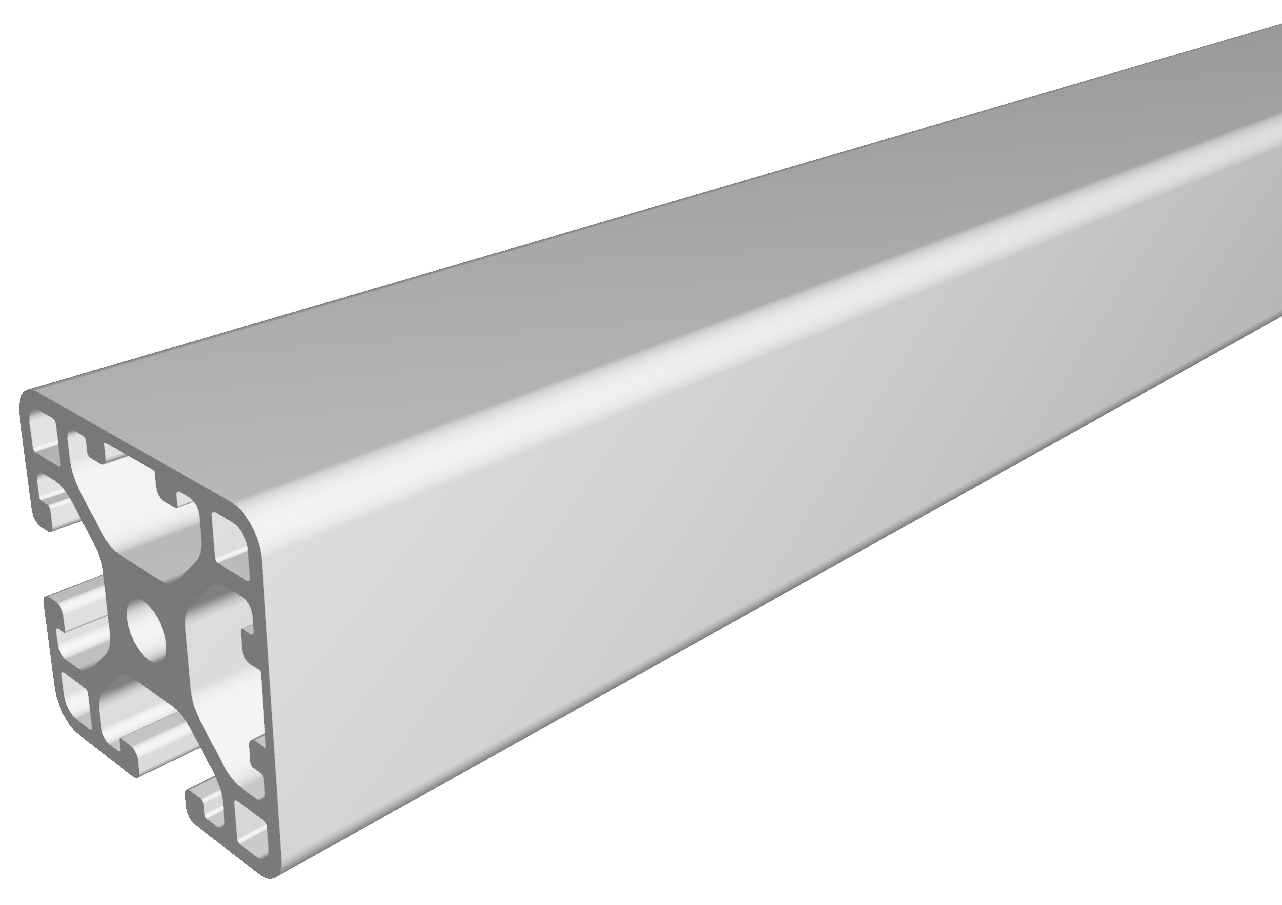

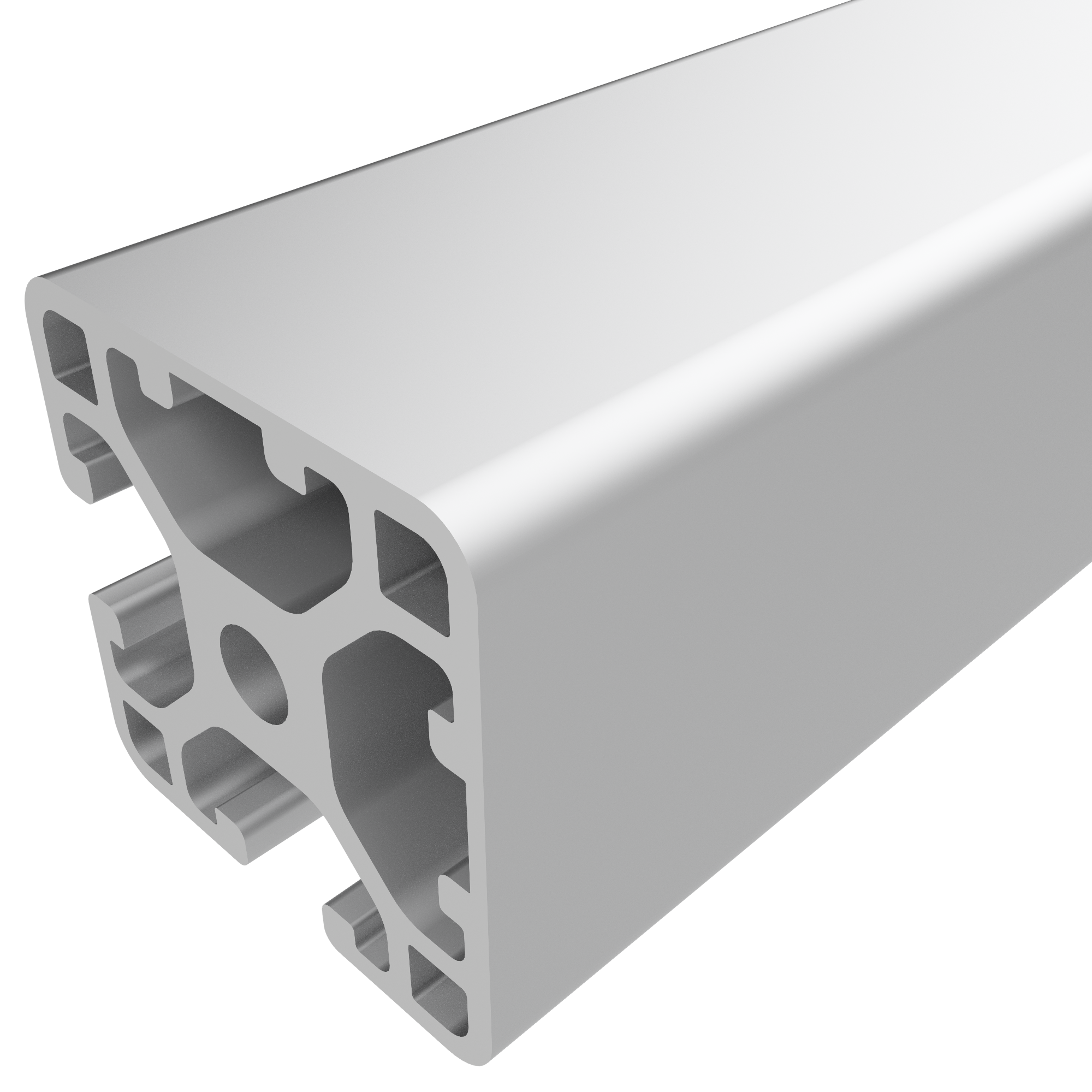

Profil 6 30x30 2N90 leicht, natur

Name: Profil 6 30x30 2N90 leicht, natur
Brand: Maunsystem GmbH
SKU: PI-3120 SZ
Price: 13.04 EUR
Availability: InStock

Liefereinheit Profil: zugeschnittene Länge

Maunsystem GmbH

13,04 €*

Preise exkl. MwSt. zzgl. Versandkosten

Liefereinheit Profil

6000 mm Stange

zugeschnittene Länge

Anbei finden Sie passende Artikel

Automatik Verbindungssatz 6, verzinkt

3,02 € - 3,58 €*

Automatik Verbindungssatz 6, verzinkt

3,02 € - 3,58 €*

Standard-Verbindungssatz 6 ESD, verzinkt

0,95 € - 1,09 €*

Standard-Verbindungssatz 6 ESD, verzinkt

0,95 € - 1,09 €*

Standard-Verbindungssatz 6, verzinkt

0,60 € - 0,75 €*

Standard-Verbindungssatz 6, verzinkt

0,60 € - 0,75 €*

Universal-Verbindungssatz 6, verzinkt

1,50 € - 1,91 €*

Universal-Verbindungssatz 6, verzinkt

1,50 € - 1,91 €*

Winkelsatz 6 30x30

3,12 € - 4,01 €*

Winkelsatz 6 30x30

3,12 € - 4,01 €*

Gesamtpreis Zubehör

13,04 € *

Länge (mm):

Sie können von 20 mm bis 6000 mm in 1 mm Schritten bestellen.

PDF-Datenblatt

Produktnummer: PI-3120 SZ

Hersteller: Maunsystem GmbH

Hersteller-Nr.: 1006744

Gewicht: 0.96 kg

Produktinformationen "Profil 6 30x30 2N90 leicht, natur"

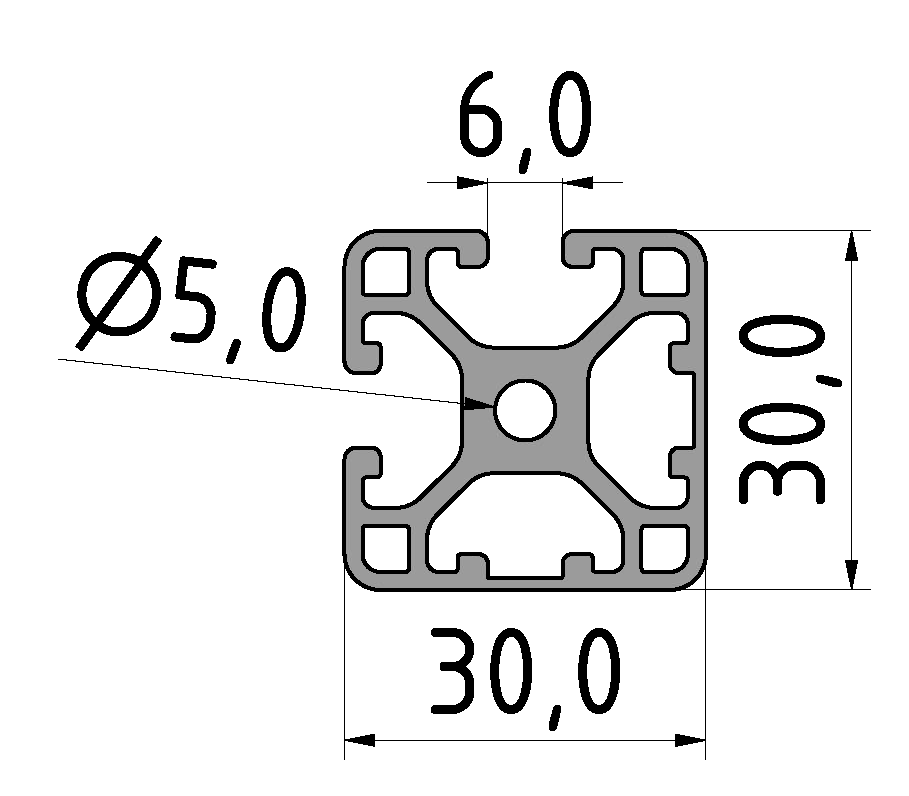

Die Profile 6 leicht mit geschlossenen Nuten sind geeignet für gewichtoptimierte Baugruppen aller Art. Mit der verschlossen Nutseite lassen sich optisch ansprechende und pflegeleichte Konstruktionen realisieren. Die Nuten und die Kernlöcher der Profile 6 sind ausgelegt für Schrauben M6.

Kompatibel mit item 0.0.439.45

Details

lx    3,02 cm4
ly    3,02 cm4
wx    1,98 cm3
wy    1,98 cm3
Profilfläche    3,54 cm2
Gewicht    0,96 kg/m

Step-Datei

Download

Nutauszugskraft:	F=500 N
Eloxal:	E6EV1 10-15 µm silber
Toleranzen :	EN 12020-2
kompatibel mit:	item
Baureihe:	i Baureihe 6 - 30
Bauart:	leicht
Material:	Al Mg Si 0,5 F25, warmausgehärtet
Farbe:	Aluminium natur
Kontur:	Quadratisch
Breite Profil:	30 mm
Höhe Profil:	30 mm
Größe:	30x30 mm
Nuten:	2 Seiten geschlossen 90°
Liefereinheit:	Zuschnitt auf Maß
Liefereinheit Profil:	zugeschnittene Länge
