Verbindungstechnik i-Lean D30 ALU: Innovative Lösungen für Lean Production
Entdecken Sie die vielseitige Verbindungstechnik der i-Lean D30 ALU Serie bei maunsystem. Diese hochwertigen Aluminiumkomponenten ermöglichen eine flexible und stabile Montage von Rohrstrukturen, ideal für Lean Production Anwendungen. Mit einer Vielzahl an Verbindern und Befestigungselementen können maßgeschneiderte Lösungen einfach realisiert werden, um Ihre Produktionsprozesse effizienter zu gestalten. Unsere kundenspezifischen Lösungen bieten Ihnen die Flexibilität und Stabilität, die Sie benötigen.
Vorteile der i-Lean D30 ALU Verbindungstechnik Optimieren Sie Ihre Produktionsabläufe mit:
- Flexibler und stabiler Montage von Rohrstrukturen
- Vielzahl an Verbindern und Befestigungselementen für individuelle Lösungen
- Einfache Realisierung von maßgeschneiderten Anwendungen
- Entwicklung von Lösungen, die sich optimal an neue Prozesse anpassen

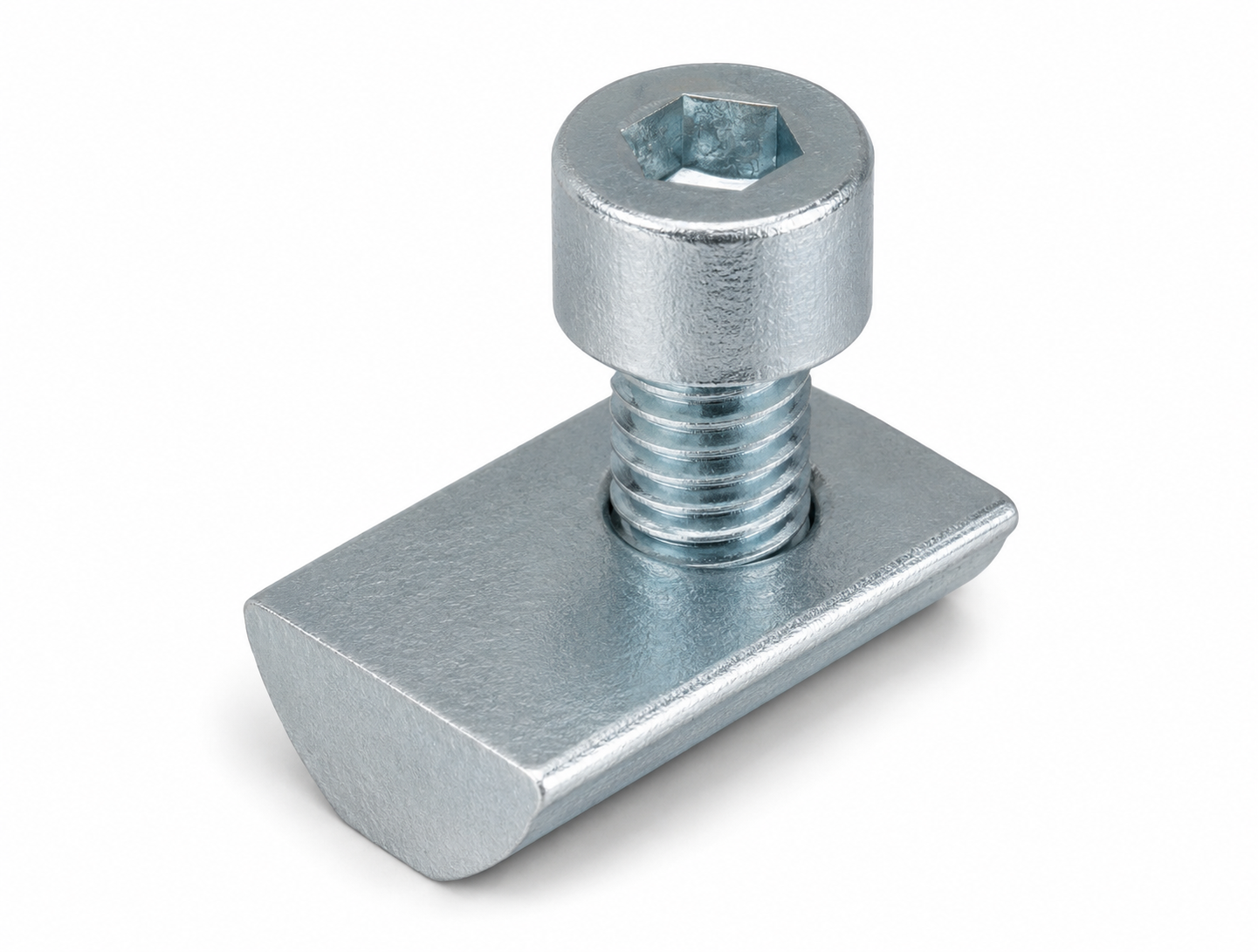

Für die Verbindung eines Rundrohrprofil mit Außendurchmesser Ø 30 und einem Profil der Serie-8
Für die Erstellung einer Verbindung eines Profiles der Bareihe 8 und einem Rundrohrprofilen mit Außendurchmesser Ø 30
Für die verstellbaren Verbindung von zwei Rundrohrprofilen mit Außendurchmesser Ø 30

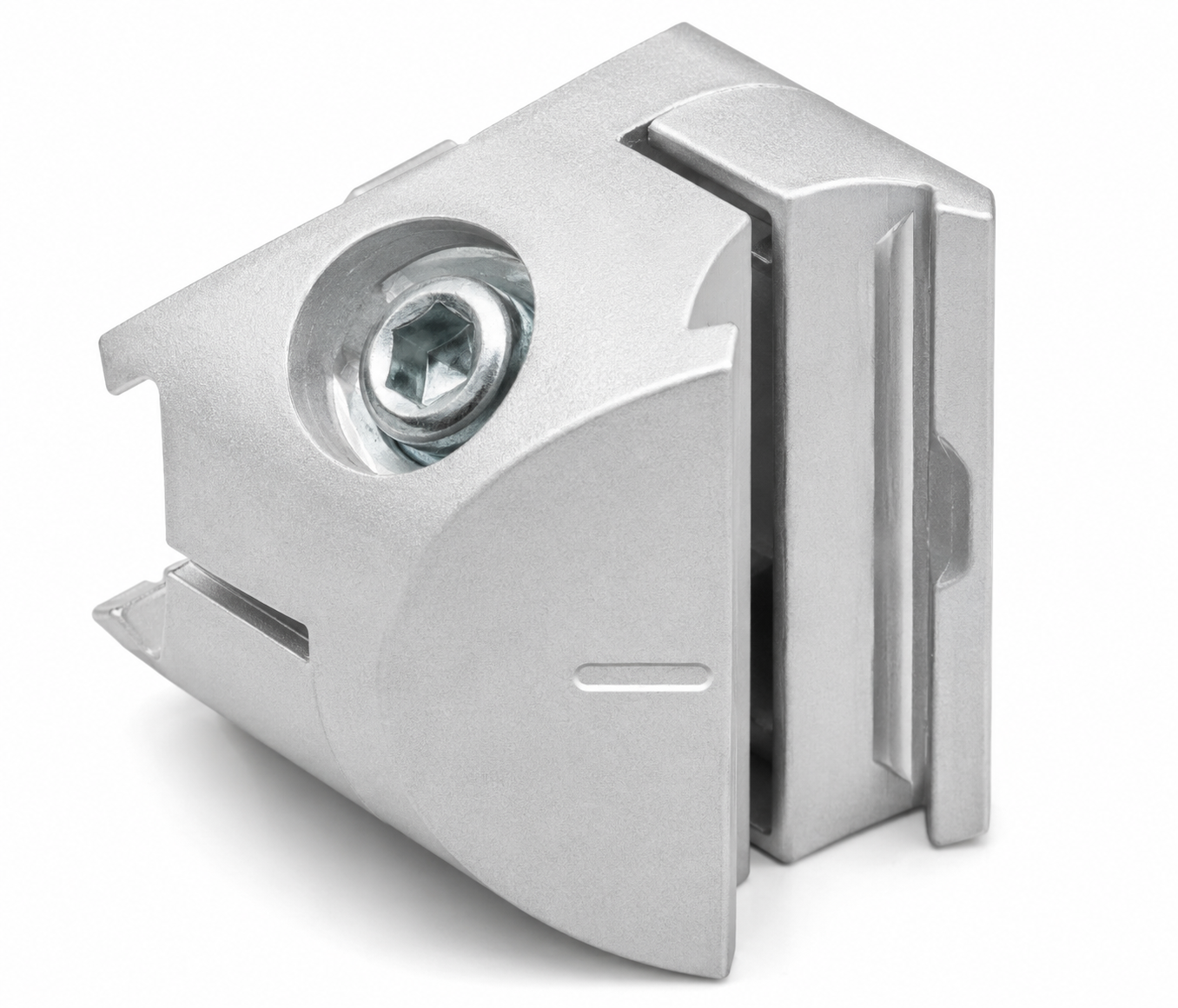

Er übernimmt die Aufgabe perfekt: Der Kreuzverbinder D30 ermöglicht die einfache Montage von zwei sich kreuzenden Profilrohren D30 im rechten Winkel zueinander. Der Kreuzverbinder D30 wird bereits vormontiert geliefert, was bedeutet, dass er direkt an den Profilrohren D30 positioniert und festgezogen werden kann. Für die Verstärkung bestehender Konstruktionen können die Verbinderhälften auch separat auf die Profilrohre aufgesetzt, in die gewünschte Position geschoben und anschließend verschraubt werden.

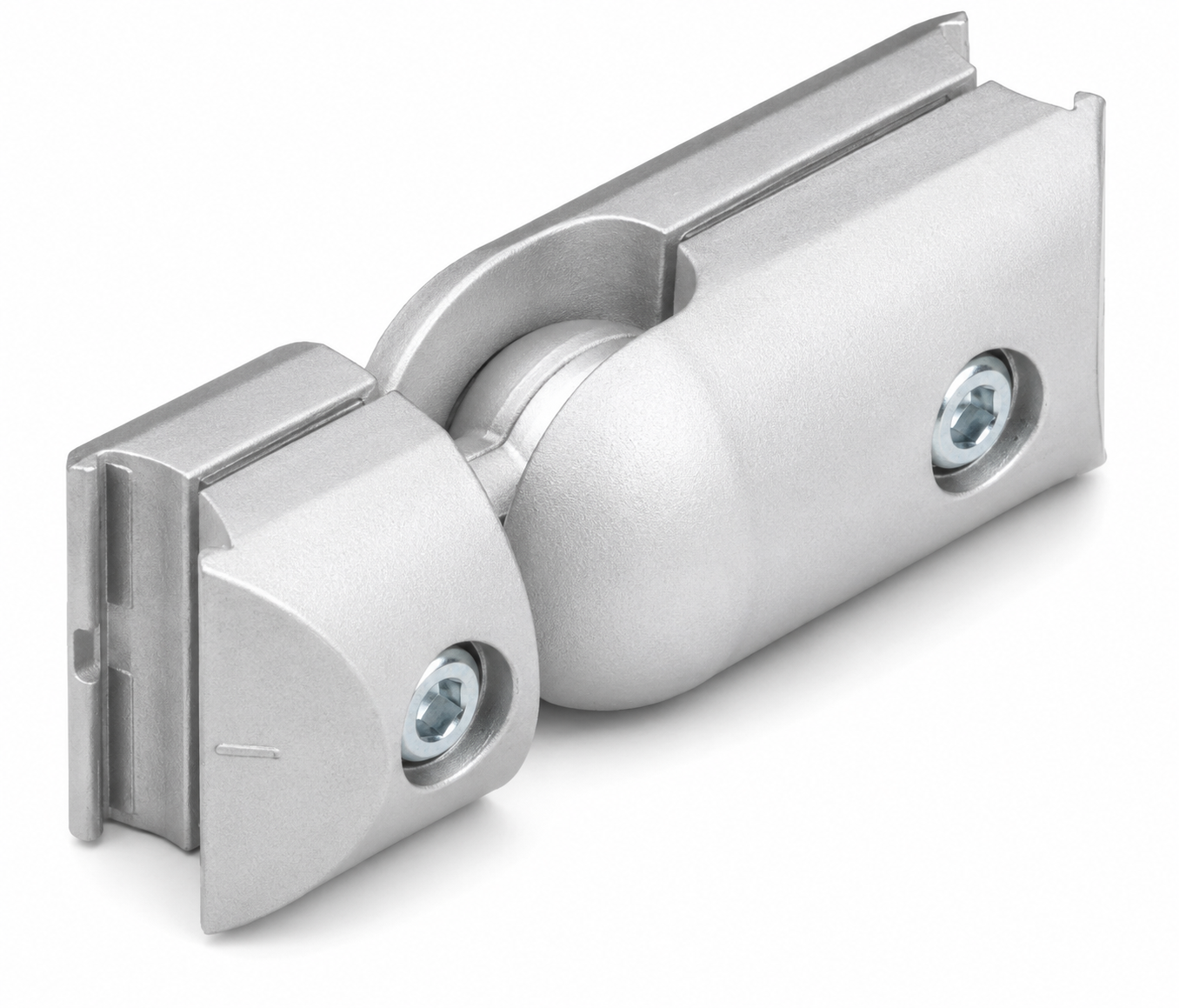

Mehr Spielraum für Ihre kreativen Ideen! Der Kugel-Kreuzverbinder D30 ermöglicht Ihnen die Positionierung von Profilrohren D30 in jeder denkbaren räumlichen Anordnung. Dieser Verbinder gewährleistet eine stabile Verbindung von sich kreuzenden Streben, beispielsweise zur Versteifung eines Gestells. Das Hinzufügen von kreuzenden Verbindungen zu bestehenden Konstruktionen ist ebenfalls problemlos möglich. Bitte beachten Sie: Für die Verbindung von sich kreuzenden Streben im 90°-Winkel stehen der Kreuzverbinder D30 und der Kreuzverbinder D30-60) zur Verfügung. Wenn Sie eine kreuzende Verbindung in einem anderen Winkel benötigen, ist der drehbare Kreuzverbinder D30-70

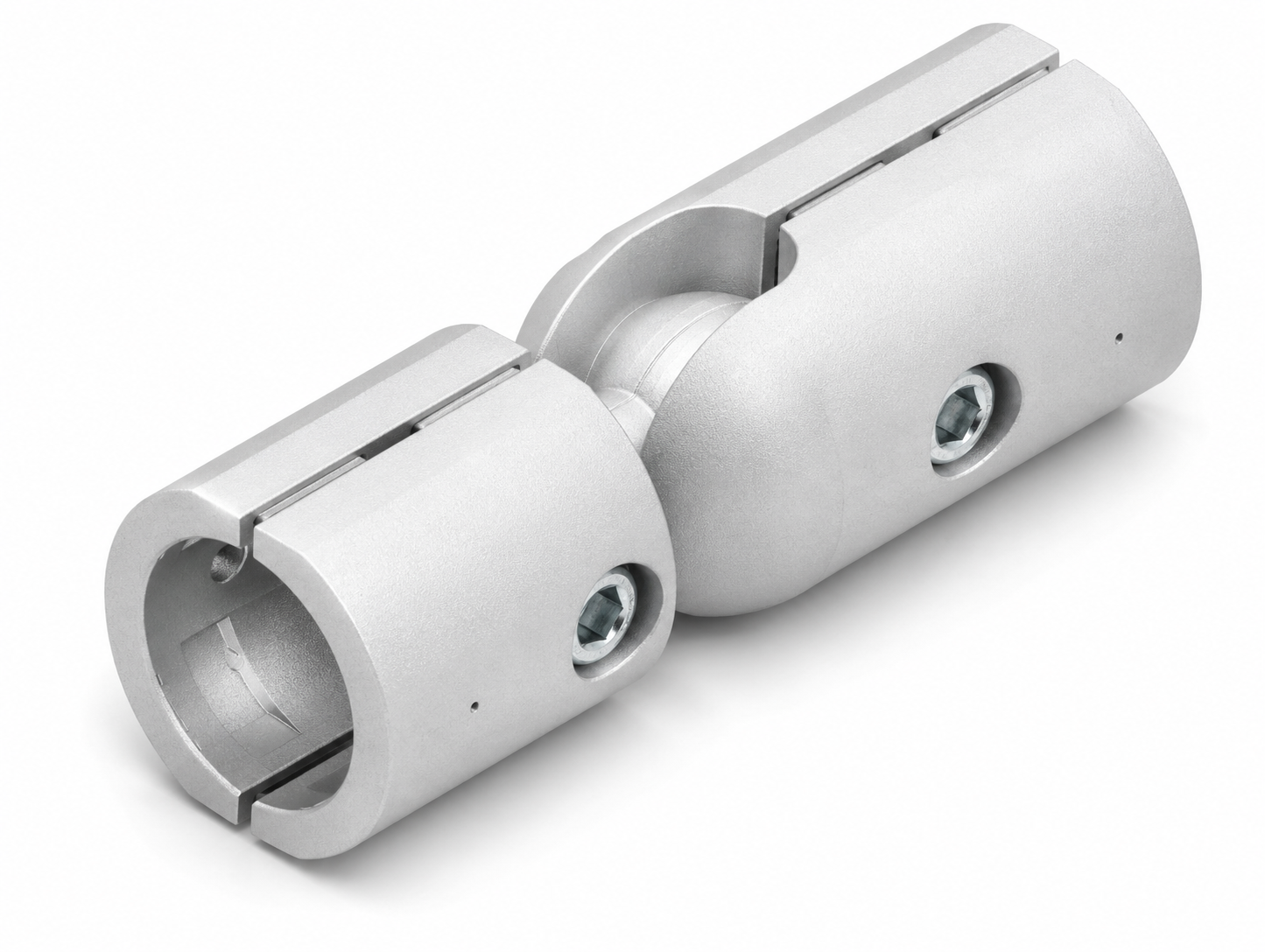

Ideal für die Anfertigung individueller Transportwagen! Der Kugel-Stoßverbinder D30 ermöglicht das mühelose Verbinden von Profilen D30 an ihren Stirnseiten in jedem gewünschten Winkel. Dank der stabilen Kugel im Inneren des Verbinders kann dieser stufenlos um 180° in die gewünschte Position gedreht und anschließend mit nur einer Schraube sicher fixiert werden.

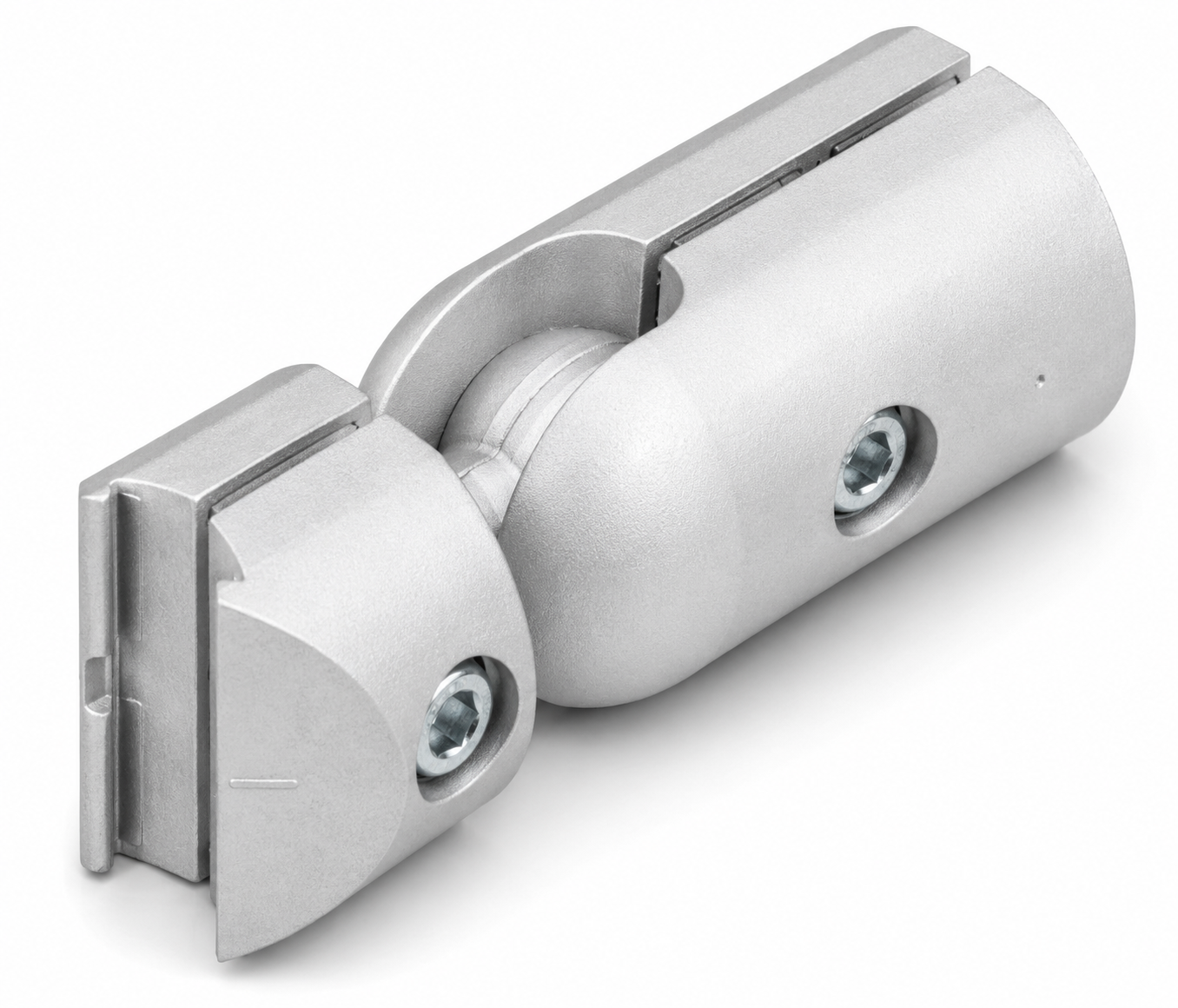

Er beherrscht die Kunst der Vielseitigkeit: Der Kugelverbinder D30 ermöglicht die schnelle und unkomplizierte Erstellung von Streben und Diagonalen in beliebigen Winkeln. Dies wird durch eine stabile Kugel im Inneren des Verbinders ermöglicht. Mit ihr kann der Verbinder in die gewünschte Position gedreht und dann mit nur einer einzigen Schraube sicher fixiert werden. Der Kugelverbinder D30 kann um 180° in alle Richtungen geschwenkt werden, was ihn perfekt für Verbindungen in jeder erdenklichen räumlichen Anordnung macht.

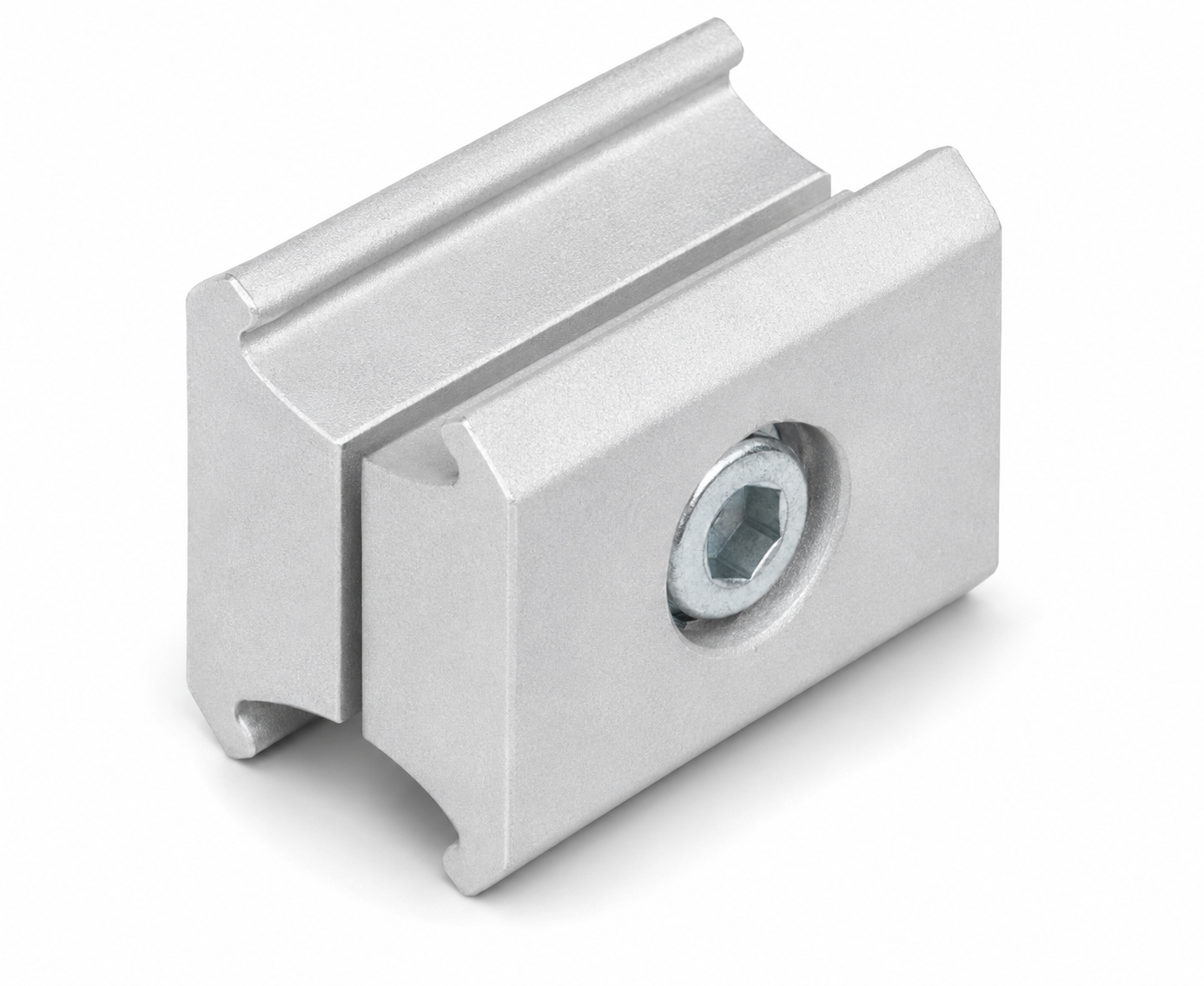

Parallelverbinder sind die Grundlage für äußerst stabile Strukturen. Sie ermöglichen die Verbindung von zwei parallelen Profilrohren D30 zu einer belastbaren Einheit und dienen gleichzeitig zur Befestigung von Anbauteilen mit Profilkontur. Der kompakte Parallelverbinder D30 ermöglicht eine enge Verbindung der Profile, während der größere Parallelverbinder D30-60 perfekt in das Rastermaß passt und ideal für das Doppel-Profilrohr D30-60 geeignet ist. Der Parallelverbinder D30-60 mit Klemmhebel ist besonders praktisch für temporäre Aufbauten. Dank des integrierten Hebels kann der Verbinder schnell angezogen und ebenso schnell gelöst werden. Er kann auch als nützliche Markierung dienen, um die Position einer Strebe oder eines Zubehörteils bei Umbauten leicht wiederzufinden. Alle Parallelverbinder werden vormontiert geliefert und sind sofort einsatzbereit. Bei Bedarf können die Verschraubungen des Verbinders mit der Abdeckkappe D30 F abgedeckt werden.
Parallelverbinder sind die Grundlage für äußerst stabile Strukturen. Sie ermöglichen die Verbindung von zwei parallelen Profilrohren D30 zu einer belastbaren Einheit und dienen gleichzeitig zur Befestigung von Anbauteilen mit Profilkontur. Der kompakte Parallelverbinder D30 ermöglicht eine enge Verbindung der Profile, während der größere Parallelverbinder D30-60 perfekt in das Rastermaß passt und ideal für das Doppel-Profilrohr D30-60 geeignet ist. Der Parallelverbinder D30-60 mit Klemmhebel ist besonders praktisch für temporäre Aufbauten. Dank des integrierten Hebels kann der Verbinder schnell angezogen und ebenso schnell gelöst werden. Er kann auch als nützliche Markierung dienen, um die Position einer Strebe oder eines Zubehörteils bei Umbauten leicht wiederzufinden. Alle Parallelverbinder werden vormontiert geliefert und sind sofort einsatzbereit. Bei Bedarf können die Verschraubungen des Verbinders mit der Abdeckkappe D30 F abgedeckt werden.

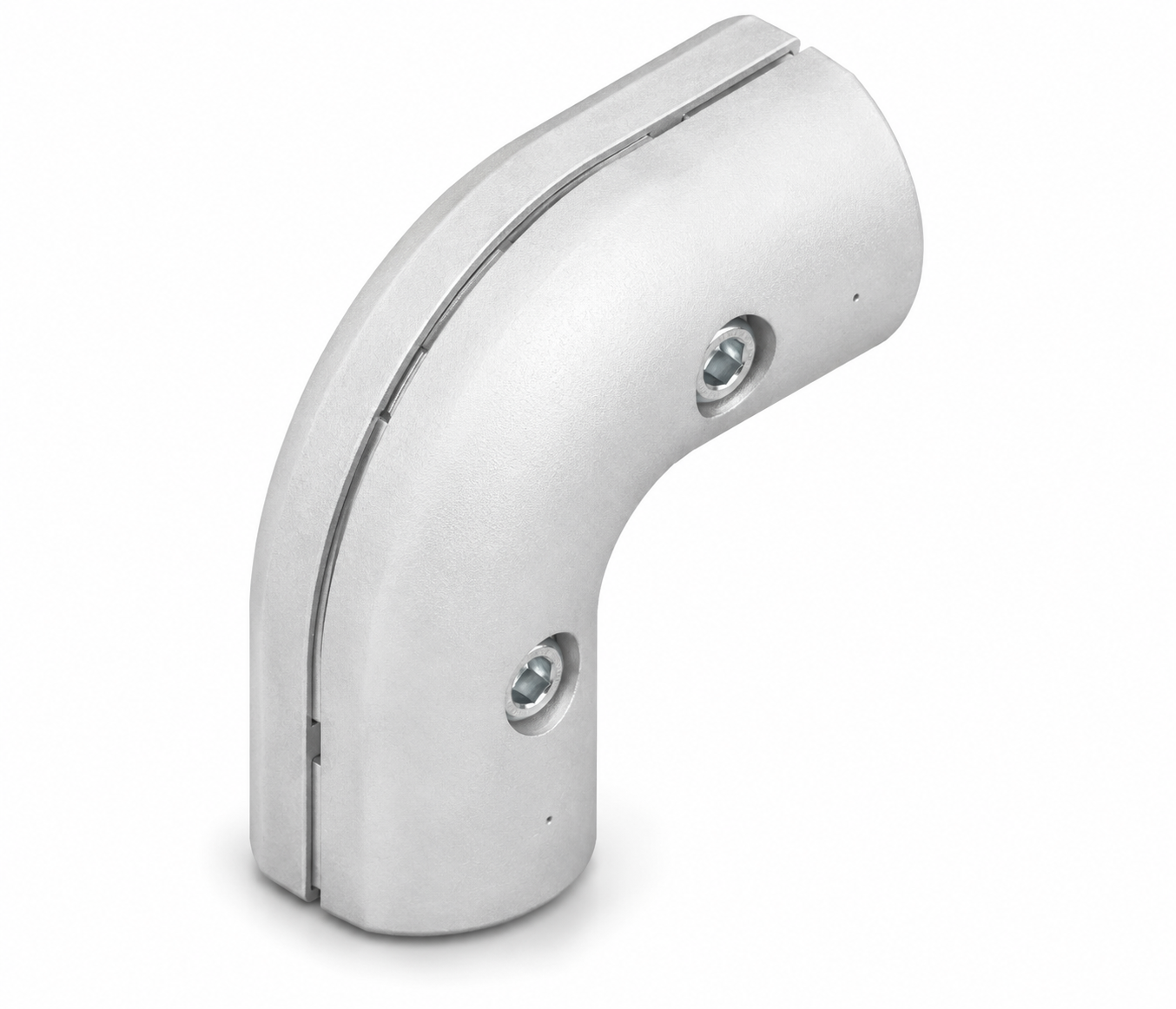

Die Stoßverbinder D30-90° und D30-90° R25 haben den Zweck, Lamellenvorhänge in Fabrikhallen daran zu hindern, sich zu verheddern. Dank ihrer abgerundeten Kanten können die Plastikstreifen mühelos an ihnen vorbeigleiten. Sie tragen dazu bei, das Verletzungsrisiko an den äußeren Ecken eines Rahmens zu reduzieren und verhindern Schäden, die durch Wagen verursacht werden können, die durch Vorhänge oder Türen fahren. Der Stoßverbinder D30-90° R25 ist aufgrund seines engeren Radius kompakter als der Stoßverbinder D30-90°. Dadurch kann mit ihm deutlich platzsparender gebaut werden.

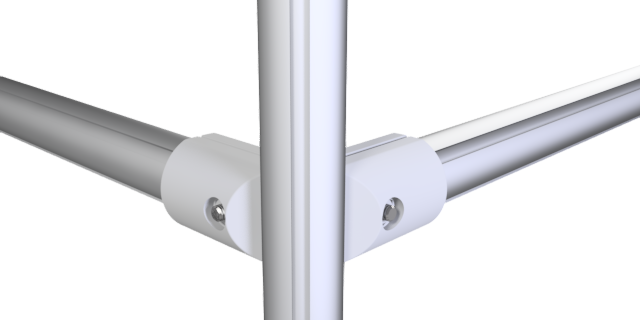

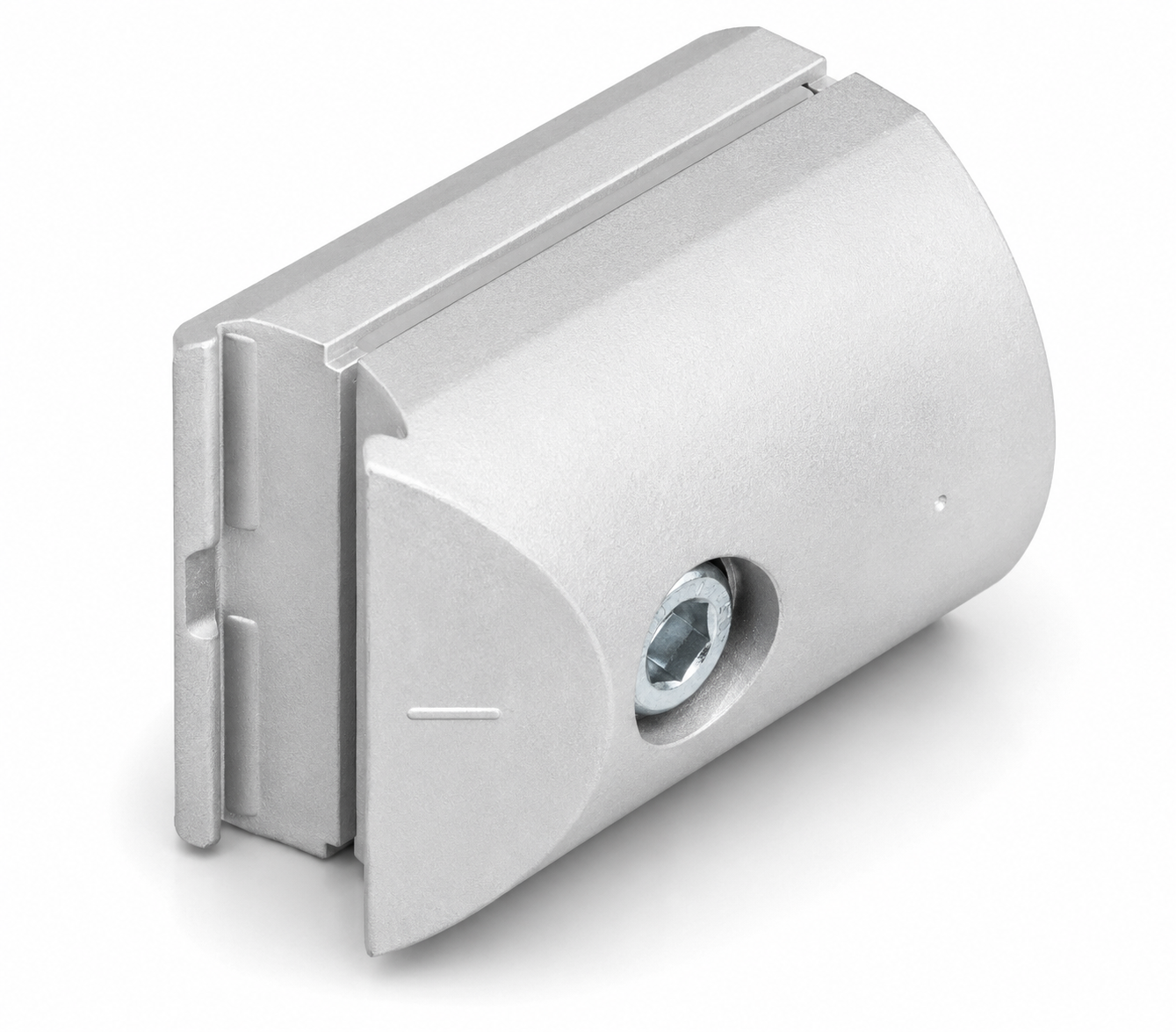

Der Verbinder D30, hergestellt aus Aluminium-Druckguss, ist eine universelle 90°-Verbindung, die dauerhaften Halt ohne Kriechverhalten gewährleistet. Er bildet eine formschlüssige Verbindung mit der Kontur eines Profilrohrs D30 oder Profils 6 D30. An Knotenpunkten können bis zu vier Verbinder an einem Profilrohr montiert werden, und es sind keine speziellen Verbinder erforderlich! Der Verbinder D30 besteht aus zwei Halbschalen, die Rohre und Profilrohre D30 in einer Außenspanntechnik sicher umfassen. Der Verbinder D30 wird vormontiert geliefert, was die Montagezeit spart. Die Verbindung hält sofort nach dem Festziehen, sodass eine einzige Person ausreicht, um eine Rahmenstruktur aufzubauen.

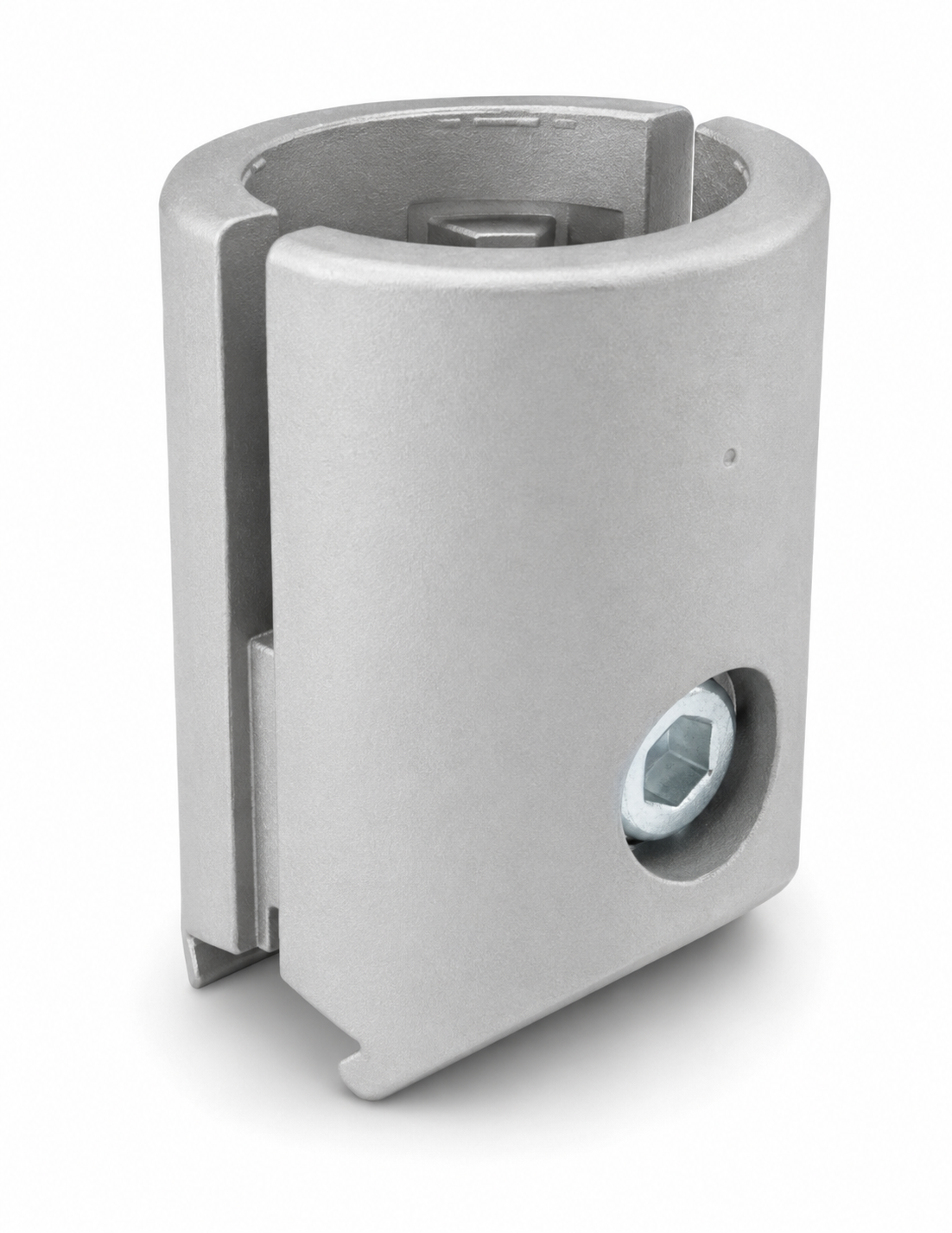

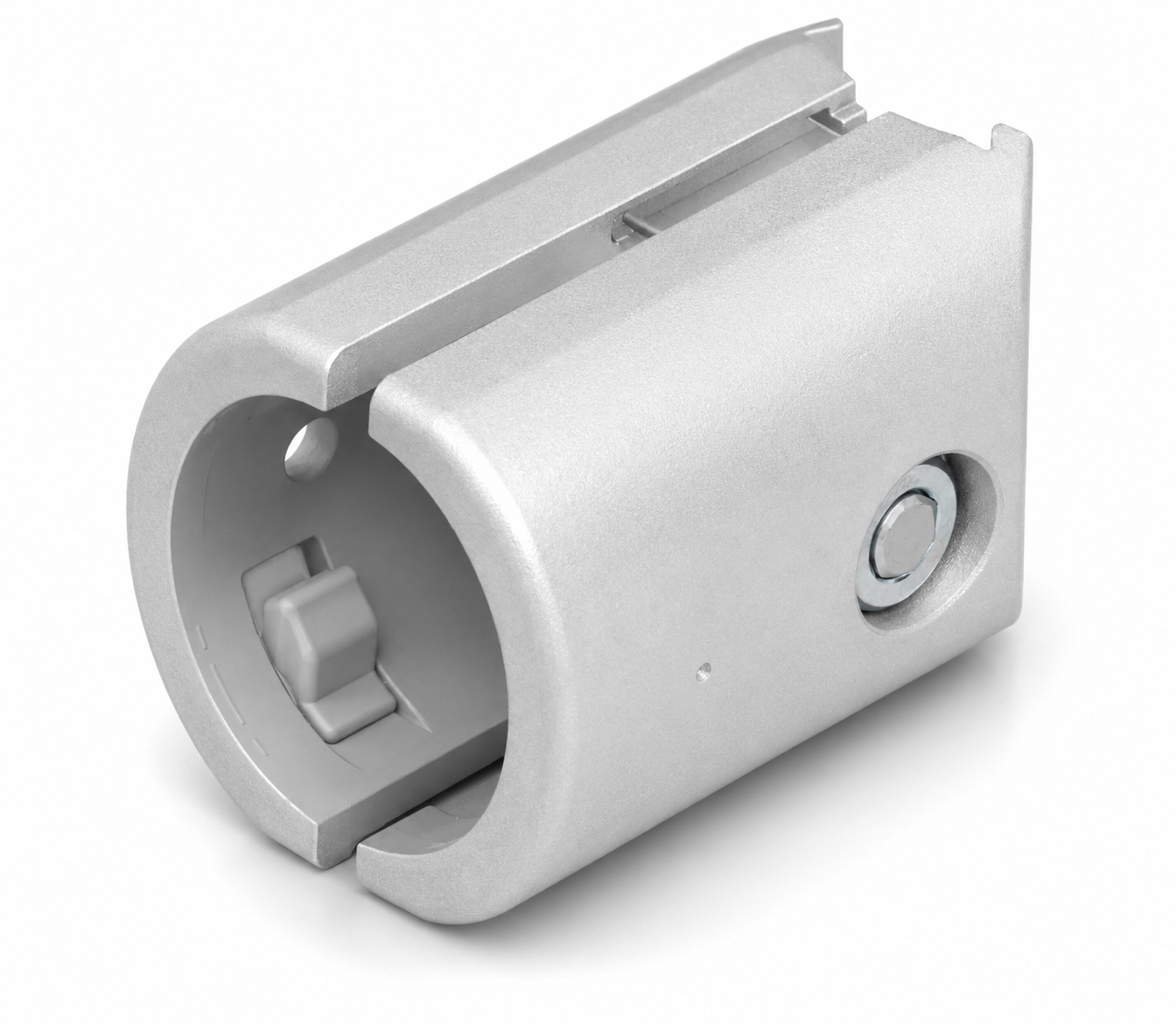

Unser Verbinder D30, das Multitalent! Der Verbinder D30 T1 hat eine integrierte, hoch belastbare Verdrehsicherung . Sie stellt die dauerhaft exakte Ausrichtung von Profilrohren D30 bei rechtwinkligen Konstruktionen sicher. Die Verdrehsicherungen werden bei Bedarf mit einem Schraubendreher herausgenommenwenn Sie Rohre D30 mit demVerbinder D30 T1 befestigen.Der Verbinder wird für das Doppel-Profilrohr D30-60 verwendet. Durch die seitlichen Öffnungen kollidieren der Verbinder nicht mit dem Verbindungssteg des Profilrohres.Unser Verbinder D30 T1 aus Aluminiumdruckguss verwendet wie der Verbinder D30 die Außenspanntechnik. Beide Verbinder sind für die gleiche Belastungen ausgelegt.

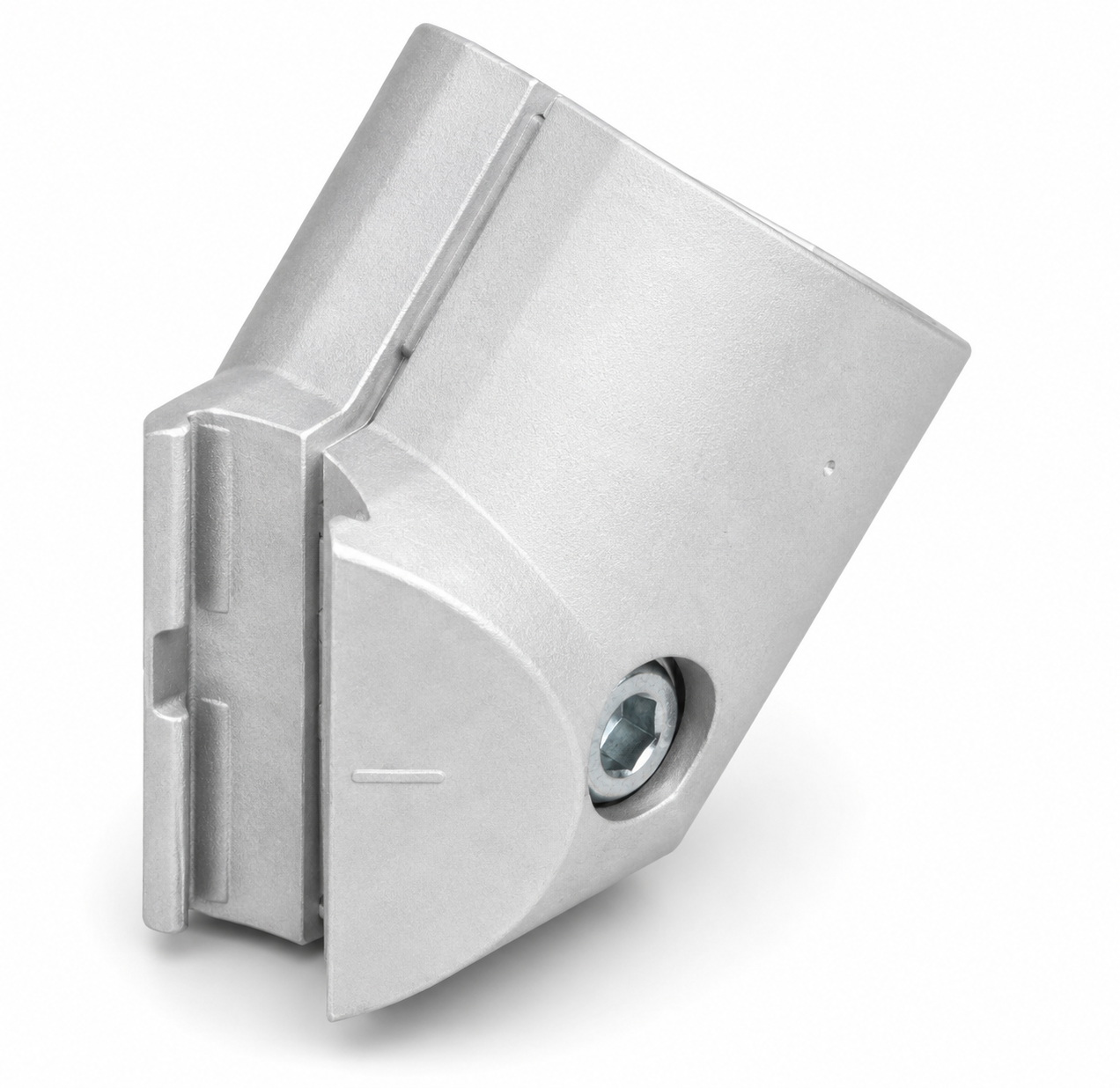

Für die 45° Verbindung von zwei Rundrohrprofilen mit Außendurchmesser Ø 30

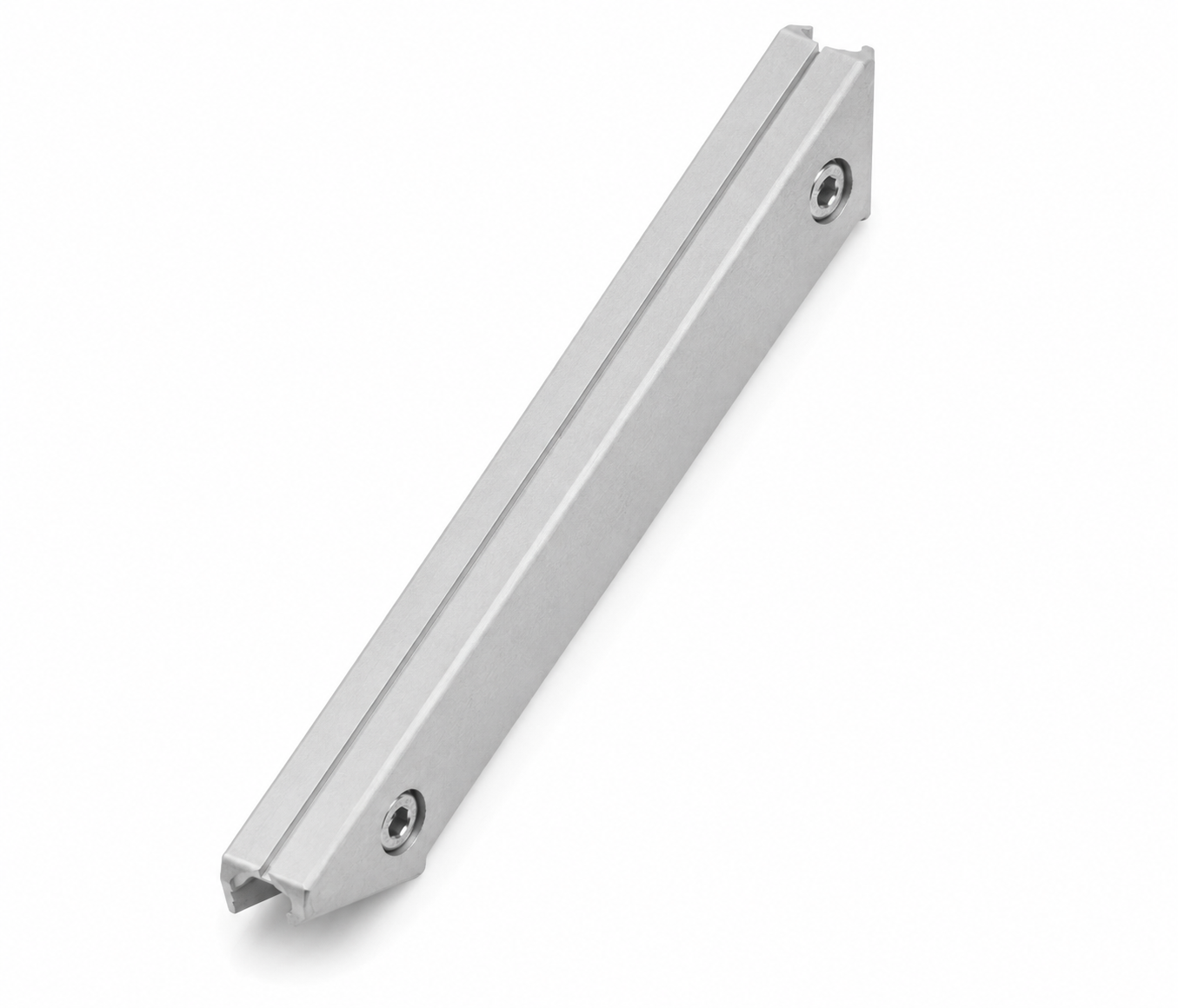

Die Winkelstrebe ist eine hervorragende Ergänzung zu den 90°-Verbindern, insbesondere wenn Belastungen durch Biegemomente auftreten. Diese Strebe kann auch nachträglich einfach angebracht werden und wird schnell verschraubt. Sie unterstützt die Verbindungsstelle effektiv und erhöht die Stabilität. Die Abdeckkappen D30 F sind optional und dienen dazu, die Verschraubung der Winkelstrebe bei Bedarf abzudecken. Dies trägt zur Sauberkeit und zur äußeren Erscheinung der Struktur bei. Pro Winkelstrebe können vier Abdeckkappen D30 F verwendet werden.
Vorteile der i-Lean D30 ALU Verbindungstechnik
- Leichtgewichtige, aber robuste Aluminiumkonstruktion
- Vielseitige Einsatzmöglichkeiten in der Lean Production
- Einfache und schnelle Montage ohne Spezialwerkzeuge
- Hohe Flexibilität für anpassungsfähige Strukturen
- Kosteneinsparung durch effiziente Prozessgestaltung
Unser Sortiment umfasst eine breite Palette an Verbindern, darunter
- Universalverbinder D30 aus Aluminium-Druckguss
- Klemmverbinder für variable Winkeleinstellungen
- T-Verbinder für stabile Kreuzungen
- Gelenkverbinder für flexible Konstruktionen
- Spezialverbinder für besondere Anforderungen
FAQ
Was ist der Unterschied zwischen i-Lean D30 ALU und herkömmlichen Stahlrohrsystemen?
i-Lean D30 ALU bietet eine leichtere, flexiblere und korrosionsbeständigere Alternative zu Stahlrohrsystemen, ideal für dynamische Lean Production Umgebungen.
Kann ich bestehende Strukturen mit i-Lean D30 ALU erweitern?
Ja, das System ist modular aufgebaut und ermöglicht einfache Erweiterungen und Anpassungen bestehender Konstruktionen.
Wie unterstützt die i-Lean D30 ALU Verbindungstechnik die Prinzipien der Lean Production?
Durch schnelle Montage, einfache Umgestaltung und optimierte Materialflüsse trägt das System zur Reduzierung von Verschwendung und Steigerung der Effizienz bei.
Sind kundenspezifische Lösungen mit i-Lean D30 ALU möglich?
Absolut! Unser Team unterstützt Sie bei der Entwicklung maßgeschneiderter Lösungen für Ihre individuellen Anforderungen.
Wie wartungsintensiv sind i-Lean D30 ALU Konstruktionen?
Die hochwertigen Aluminiumkomponenten sind langlebig und pflegeleicht, was den Wartungsaufwand minimiert und die Betriebskosten senkt.
Entdecken Sie jetzt die Möglichkeiten der i-Lean D30 ALU Verbindungstechnik und revolutionieren Sie Ihre Produktionsprozesse mit maunsystem. Kontaktieren Sie uns für eine persönliche Beratung und maßgeschneiderte Lösungsvorschläge.
