Automatik-Winkelsatz 8 80x80 Al
Maunsystem GmbH
Loading...
| Menge | Preis pro StĂĽck |
|---|---|
| bis 9 |
12,07 €
|
| ab 10 bis 99 |
10,86 €
|
| ab 100 |
10,32 €
|
| Gesamtpreis Zubehör | 0,00 € |
Anbei finden Sie passende Artikel
Gesamtpreis Zubehör
12,07 € *
Produktnummer:
ZI-1107
Hersteller:
Maunsystem GmbH
Herstellernummer:
1004482
Gewicht:
0.201 kg
Beschreibung
Produktinformationen "Automatik-Winkelsatz 8 80x80 Al"
Der Automatik-Winkelsatz 8 80x80 Al ist ein hochwertiges Verbindungselement, das speziell für Aluminiumprofile der Baureihe 8 entwickelt wurde. Mit seinen großzügigen Abmessungen von 80 mm x 80 mm bietet dieser Winkelsatz eine stabile und zuverlässige Lösung für rechtwinklige Profilverbindungen. Dank der vormontierten Automatik-Nutschrauben ist eine schnelle und einfache Montage ohne zusätzliche Profilbearbeitung möglich.
Hauptmerkmale:
- Material: Robuster Zinkdruckguss (GD-Zn) mit einer Oberfläche in Weißaluminium, ähnlich RAL 9006.
- Abmessungen: 80 mm x 80 mm, passend fĂĽr Profile der Baureihe 8.
- Montage: Vormontierte Automatik-Nutschrauben ermöglichen eine zeitsparende Installation ohne zusätzliche Profilbearbeitung.
- Anzugsmoment: Empfohlenes Anzugsmoment von 20 Nm fĂĽr eine sichere Befestigung
Vorteile:
- Schnelle Montage: Durch die vormontierten Komponenten ist keine zusätzliche Bearbeitung der Profile erforderlich, was die Installationszeit erheblich verkürzt.
- Hohe Stabilität: Der Winkelsatz bietet eine ausgezeichnete Biege- und Torsionsfestigkeit, ideal für stabile Konstruktionen.
- Nachträgliche Installation: Kann problemlos in bestehende Konstruktionen integriert oder verschoben werden, ohne die Struktur zu beeinträchtigen.
- Kompatibilität: Vollständig kompatibel mit Profilen der Baureihe 8, insbesondere mit item-Profilen.
Anwendungsbereiche:
Dieser Automatik-Winkelsatz eignet sich hervorragend fĂĽr den Bau von Rahmenkonstruktionen, Gestellen, Maschinenrahmen und anderen Anwendungen, bei denen eine stabile Verbindung zwischen Aluminiumprofilen erforderlich ist.
Der Automatik-Winkelsatz 8 80x80 Al bietet eine effiziente und zuverlässige Lösung für die Verbindung von Aluminiumprofilen, kombiniert mit einfacher Montage und hoher Stabilität. Ideal für Konstrukteure und Techniker, die Wert auf Qualität und Effizienz legen.
Kompatibel mit item 0.0.642.56
Details
- 1 StĂĽck Winkel 80 Quick-GD-Zn
- 4 StĂĽck Magnet-Rhombusschraube Quick
- 4 StĂĽck Senkmutter-Quick
Step-Datei
Download| Biegemoment: | sehr gut |
|---|---|
| Nachträglich in bestehender Konstruktion einsetzbar: | ja |
| Torsionsmoment: | sehr gut |
| Verschiebekraft: | sehr gut |
| Linear verschiebbar: | ja |
| Winkel frei wählbar: | nein |
| Kraftbegrenzung: | F < 2.000 N |
| kompatibel mit: | item |
| Drehmomentbegrenzung: | F x l < 150 Nm |
| Baureihe: | i-Baureihe 8 - 40 |
| Verbindungsart: | Rechtwinkelig |
| Winkel Typ: | Winkel Zn, Winkelsätze Zn |
| Teileart: | Winkel |
| Material: | GD-Zn |
| Farbe: | weiĂźaluminium |
| Profil-Bearbeitung: | ohne Profilbearbeitung |
| Größe: | 80x80 mm |
Produktgalerie ĂĽberspringen

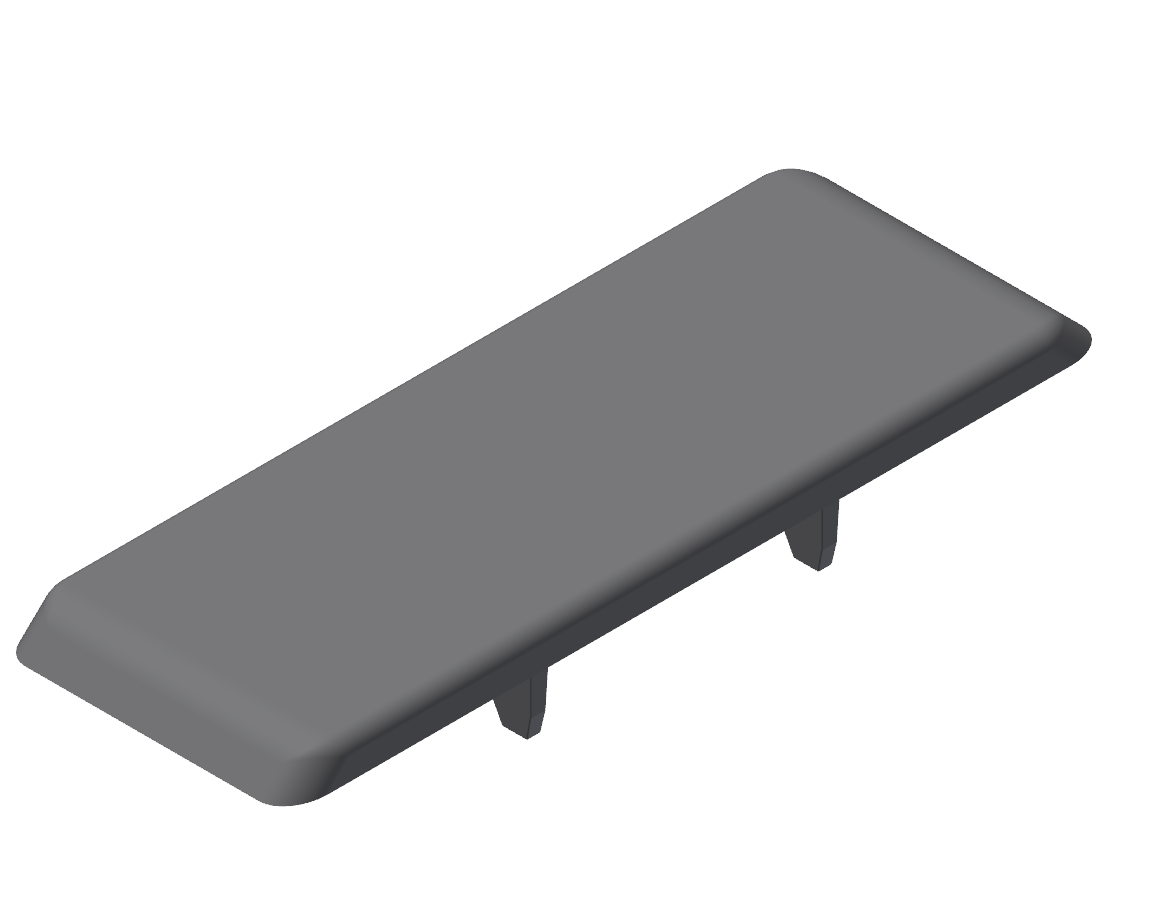

![Automatik-Winkel-Abdeckkappe 8 80x80, grau]( "Automatik-Winkel-Abdeckkappe 8 80x80, grau")
Regulärer Preis:
Ab
0,81 €

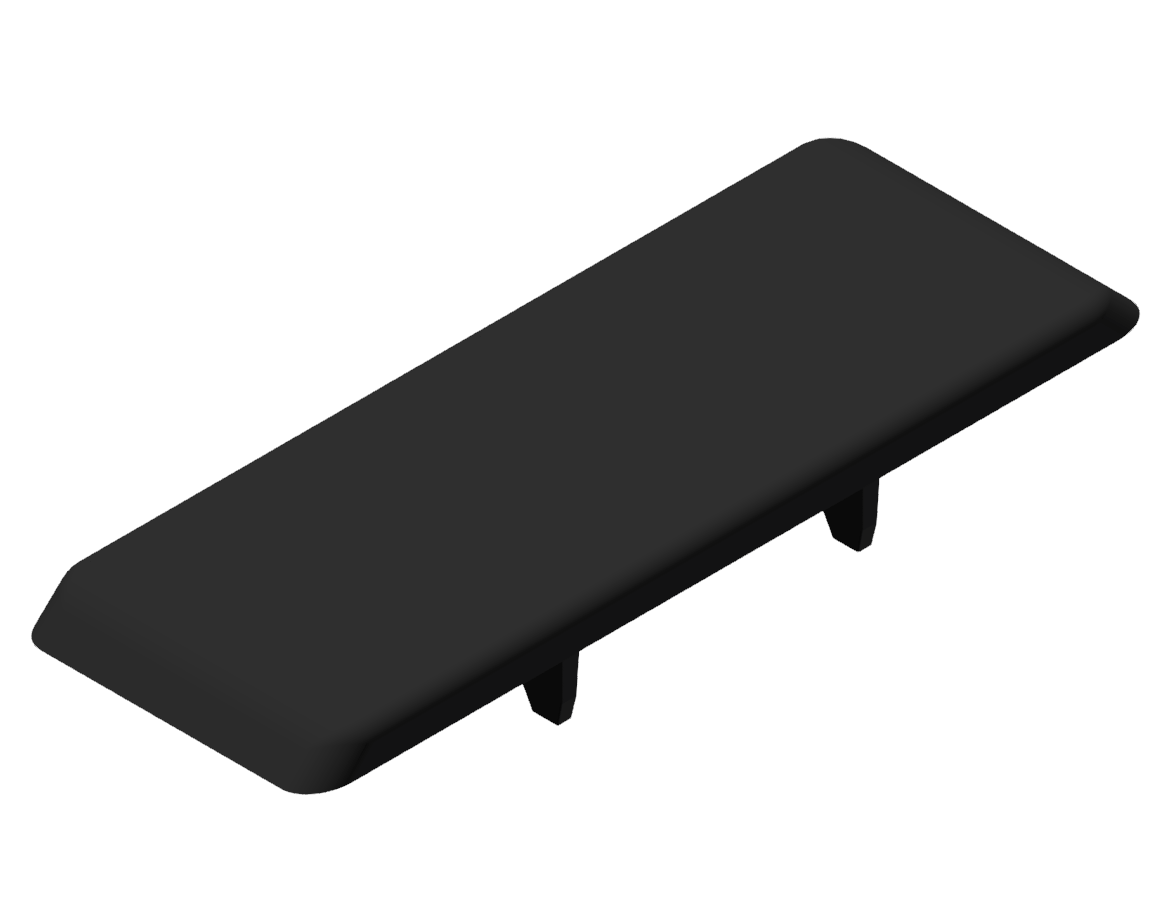

![Automatik-Winkel-Abdeckkappe 8 80x80, schwarz]( "Automatik-Winkel-Abdeckkappe 8 80x80, schwarz")
Regulärer Preis:
Ab
1,11 €
ZI-1097
Automatik-Winkel-Abdeckkappe 8 80x80, grau
Winkelabdeckkappen PA fĂĽr Winkel sorgen fĂĽr eine bessere Optik. Sie vermeiden Schnittverletzungen und unterbinden das Verschnutzen des Winkels. Die Montage ist simpel.
ZI-1101

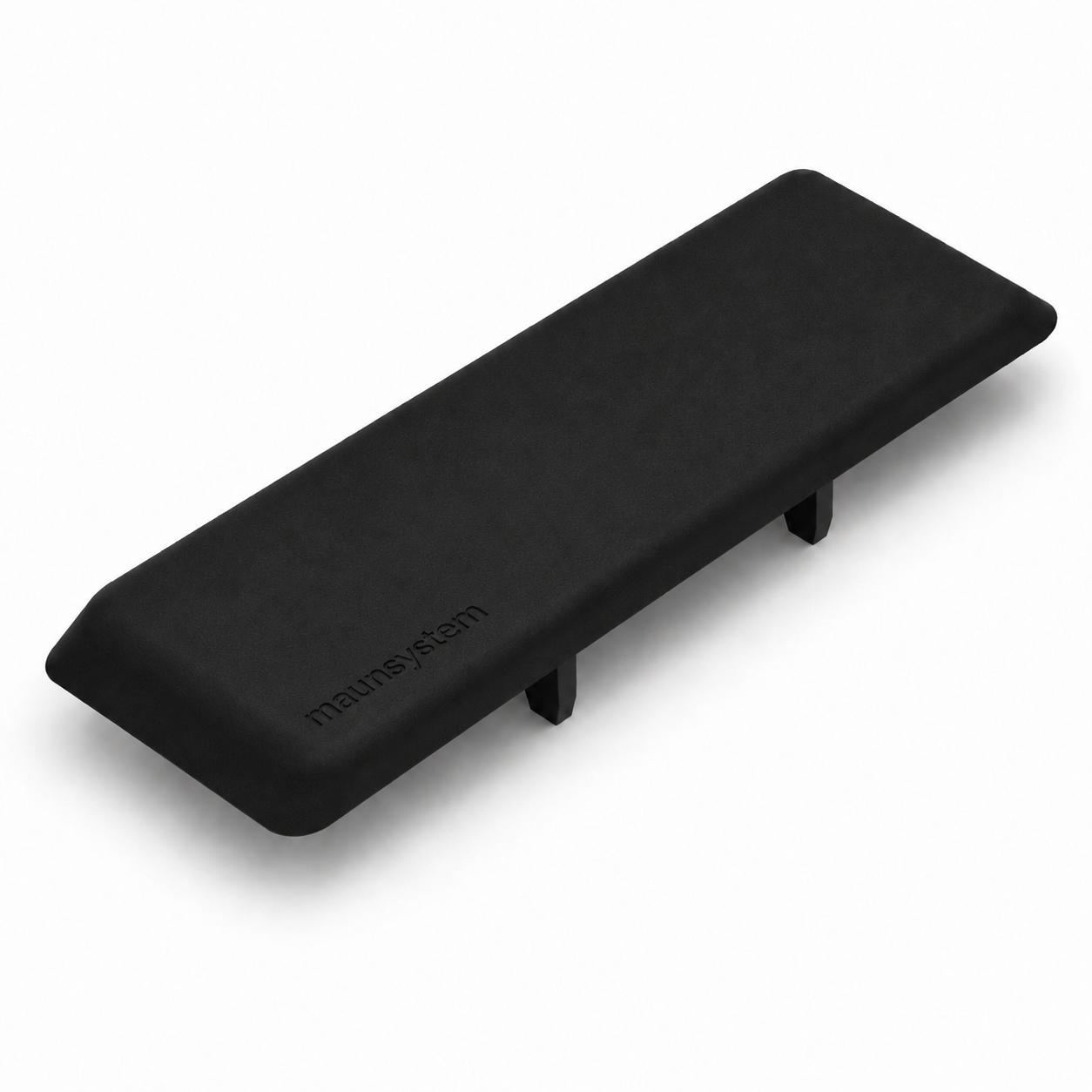

Automatik-Winkel-Abdeckkappe 8 80x80, schwarz
