Automatik-Verbindungssatz 8 NO, verzinkt
| Menge | Preis pro Stück |
|---|---|
| bis 99Stück |
6,93 €
|
| ab 100 bis 999Stück |
5,79 €
|
| ab 1000Stück |
5,50 €
|
| Gesamtpreis Zubehör | 0,00 € |
Anbei finden Sie passende Artikel
6,93 € *
Beschreibung
Produktinformationen "Automatik-Verbindungssatz 8 NO, verzinkt"
Der Automatik-Verbindungssatz 8 NO ermöglicht eine stabile und optisch unauffällige 90°-Verbindung von Aluminiumprofilen der Baureihe 8. Die NO-Ausführung eignet sich speziell für Profile mit geschlossenen Nuten. Der Verbinder kann nachträglich montiert, verschoben und exakt positioniert werden.
Stabiler Profilverbinder für rechtwinklige Konstruktionen
Der Automatik-Verbindungssatz 8 NO, verzinkt dient zur zuverlässigen und rechtwinkligen Verbindung von Aluminiumprofilen der Baureihe 8 beziehungsweise Nut 8. Er eignet sich besonders für industrielle Profilkonstruktionen, bei denen eine belastbare, kompakte und von außen weitgehend unauffällige Verbindung benötigt wird.
Die NO-Ausführung wurde speziell für Aluminiumprofile mit geschlossenen Profilnuten entwickelt. Der verkürzte Automatikverbinder wird direkt in die Profilnut eingeschraubt. Zum Festziehen der Zylinderschraube muss die Profilwand lediglich an der benötigten Stelle minimal geöffnet werden.
Ein besonderer Vorteil dieser Verbindungstechnik ist die flexible Montage: Das Profil kann auch nachträglich in eine bestehende Konstruktion eingesetzt, verschoben oder neu ausgerichtet werden. Dadurch eignet sich der Verbindungssatz sowohl für neue Konstruktionen als auch für Umbauten, Erweiterungen und Reparaturen.
Die stabile Verbindung nimmt Belastungen durch Verschieben, Verdrehen und Biegen zuverlässig auf. Für eine gleichmäßige Kraftverteilung und besonders belastbare Profilkonstruktionen wird die paarweise Verwendung der Automatik-Verbindungssätze empfohlen.
Typische Einsatzbereiche
Der Automatikverbinder eignet sich unter anderem für:
- Maschinen- und Anlagenrahmen
- Schutzumhausungen und Einhausungen
- Montagearbeitsplätze
- Vorrichtungen und Betriebsmittel
- Prüfstände und Produktionsaufbauten
- Nachträgliche Erweiterungen bestehender Profilkonstruktionen
Vorteile auf einen Blick
- Für Aluminiumprofile der Baureihe 8 beziehungsweise Nut 8
- NO-Ausführung für Profile mit geschlossenen Nuten
- Stabile rechtwinklige 90°-Profilverbindung
- Nachträglicher Einbau in bestehende Konstruktionen möglich
- Profil kann nach der Montage positioniert und verschoben werden
- Nur minimale Öffnung der Profilwand erforderlich
- Vormontierte Zylinderschraube
- ESD-sichere Ausführung
- Kompakte und optisch unauffällige Verbindung
- Verzinkte Verbindungselemente für zuverlässigen Korrosionsschutz
Häufig gestellte Fragen
Wofür wird der Automatik-Verbindungssatz 8 NO verwendet?
Der Verbindungssatz wird für stabile rechtwinklige Verbindungen zwischen zwei Aluminiumprofilen der Baureihe 8 eingesetzt. Er eignet sich besonders für Maschinenrahmen, Schutzumhausungen, Arbeitsplätze und industrielle Profilkonstruktionen.
Was bedeutet die Ausführung NO?
Die NO-Ausführung ist für Aluminiumprofile mit geschlossenen Profilnuten vorgesehen. Für die Montage muss die geschlossene Profilwand nur an der Stelle der Zylinderschraube minimal geöffnet werden.
Kann der Profilverbinder nachträglich montiert werden?
Ja. Ein Profil kann nachträglich in eine bestehende Konstruktion eingesetzt und anschließend verschoben oder exakt positioniert werden. Dies erleichtert Umbauten und Erweiterungen erheblich.
Wie wird der Automatikverbinder montiert?
Der verkürzte Automatikverbinder wird in die Profilnut eingeschraubt. Anschließend wird das zweite Profil über den Nutenstein und die Zylinderschraube M6 × 30 rechtwinklig befestigt. Das empfohlene Anzugsmoment beträgt 14 Nm.
Wie viele Verbindungssätze werden benötigt?
Die Liefereinheit enthält einen kompletten Verbindungssatz. Für besonders stabile Konstruktionen und eine gleichmäßige Kraftverteilung wird die paarweise Montage empfohlen.
Ist der Verbindungssatz für ESD-Bereiche geeignet?
Ja, der Automatik-Verbindungssatz ist ESD-sicher und kann bei fachgerechter Montage in elektrostatisch geschützten Bereichen eingesetzt werden.
Kompatibel mit item 0.0.489.96
Details

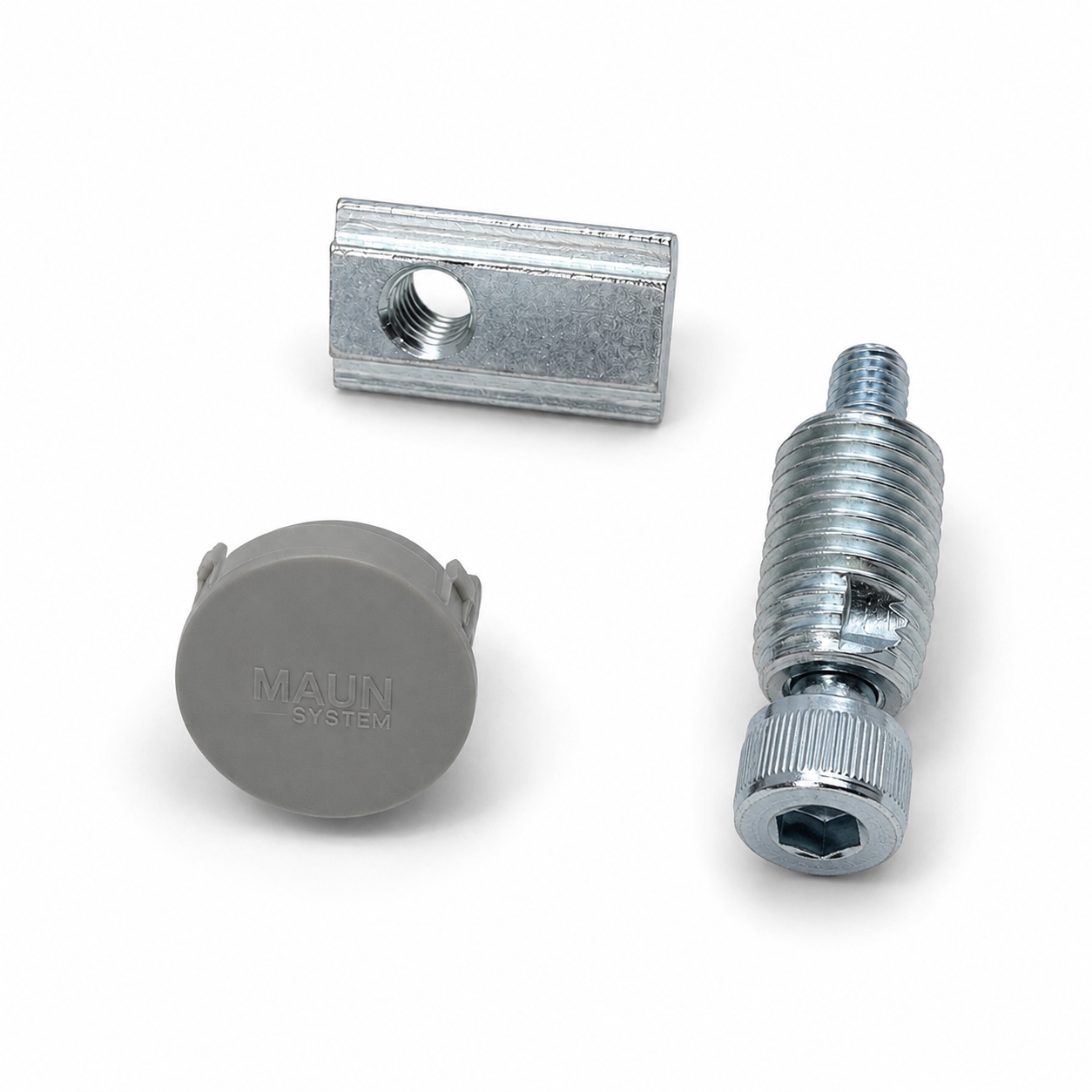

- 1 Automatikverbinder 8 N, St, schwarz
- 1 Abdeckkappe, PA grau
- 1 Zylinderschraube M6x30, St, verzinkt
- 1 Nutenstein V 8 St M6, verzinkt
| Biegemoment: | sehr gut |
|---|---|
| Nachträglich in bestehender Konstruktion einsetzbar: | ja |
| Torsionsmoment: | sehr gut |
| Verschiebekraft: | sehr gut |
| Linear verschiebbar: | ja |
| Winkel frei wählbar: | nein |
| kompatibel mit: | item |
| Baureihe: | i-Baureihe 8 - 40 |
| Verbindungsart: | Rechtwinkelig |
| Teileart: | Verbinder |
| Material: | Stahl-verzinkt |
| Verbinder Typ: | Automatik-Verbinder |
| Farbe: | verzinkt |
| Profil-Bearbeitung: | ohne Profilbearbeitung |
Extrem schnell und flexible Verbindung ohne mechanische Bearbeitung Universelle und kraftschlüssige Verbindung aller Profile in einer Baureihe Nachträglich in der Nut verschiebbar. In eine bestehende Konstruktion nachträglicher Einbau möglich. Verbinder Montage nur an einem Profil
