Rollenführung-Profile: Präzise Linearsysteme für industrielle Anwendungen
Rollenführung-Profile für Aluprofile bieten vielseitige Lösungen für den Aufbau von Linearsystemen. Diese Profile ermöglichen präzise Bewegungen und hohe Belastbarkeit bei einfacher Montage. Sie sind in verschiedenen Ausführungen erhältlich, darunter Laufrollenprofile, die für individuelle Lagereinheiten bis zu 3000 mm Länge verwendet werden, und Wellenklemmprofile, die Standardprofile als Basis der Linearführung nutzen. Diese Profile sind ideal für den Aufbau stabiler und langlebiger Führungssysteme in industriellen Anwendungen.
Eigenschaften der Rollenführung-Profile
Bei Maunsystem finden Sie eine umfangreiche Auswahl an Rollenführung-Profilen:
- Laufrollenprofile: Ideal für individuelle Lagereinheiten
- Wellenklemmprofile: Nutzen Standardprofile als Basis
- Zubehör: Passende Komponenten für optimale Funktionalität
Um den Verschleiß zu minimieren ist grundsätzlich an jeder Lagereinheit ein Abstreif-Schmiersystem zu verbauen.
Bolzen zum Befestigen und Einstellen der Laufrolle D14 auf der exzentrischen Seite.
Bolzen zum Befestigen der Laufrolle D14 auf der zentrischen Seite.
Mit Lagereinheiten werden Linearschlitten aufgebaut. Sie werden paarweise verwendet Jeweils 1 Stück exzentrisch (Diese wird spielfrei eingestellt) und gegenüber 1 Stück zentrisch. Um den Verschleiß zu minimieren ist grundsätzlich an jeder Lagereinheit ein Abstreif-Schmiersystem zu verbauen.
Mit Lagereinheiten werden Linearschlitten aufgebaut. Sie werden paarweise verwendet Jeweils 1 Stück exzentrisch (Diese wird spielfrei eingestellt) und gegenüber 1 Stück zentrisch. Um den Verschleiß zu minimieren ist grundsätzlich an jeder Lagereinheit ein Abstreif-Schmiersystem zu verbauen.
Mit Lagereinheiten werden Linearschlitten aufgebaut. Sie werden paarweise verwendet Jeweils 1 Stück exzentrisch (Diese wird spielfrei eingestellt) und gegenüber 1 Stück zentrisch. Um den Verschleiß zu minimieren ist grundsätzlich an jeder Lagereinheit ein Abstreif-Schmiersystem zu verbauen.
Mit Lagereinheiten werden Linearschlitten aufgebaut. Sie werden paarweise verwendet Jeweils 1 Stück exzentrisch (Diese wird spielfrei eingestellt) und gegenüber 1 Stück zentrisch. Um den Verschleiß zu minimieren ist grundsätzlich an jeder Lagereinheit ein Abstreif-Schmiersystem zu verbauen.
Mit Lagereinheiten werden Linearschlitten aufgebaut. Sie werden paarweise verwendet Jeweils 1 Stück exzentrisch (Diese wird spielfrei eingestellt) und gegenüber 1 Stück zentrisch. Um den Verschleiß zu minimieren ist grundsätzlich an jeder Lagereinheit ein Abstreif-Schmiersystem zu verbauen.
Mit Lagereinheiten werden Linearschlitten aufgebaut. Sie werden paarweise verwendet Jeweils 1 Stück exzentrisch (Diese wird spielfrei eingestellt) und gegenüber 1 Stück zentrisch. Um den Verschleiß zu minimieren ist grundsätzlich an jeder Lagereinheit ein Abstreif-Schmiersystem zu verbauen.
Präzisions Laufrolle zur Verwendung in den Lagereinheiten 8.
Präzisions Laufrolle zur Verwendung in den Lagereinheiten 8.
Das Laufrollenprofil wird zum Erstellen von Lagereinheiten D10 in passender Länge bis 6000mm verwendet
Das Laufrollenprofil wird zum Erstellen von Lagereinheiten D14 in passender Länge bis 6000mm verwendet
Das Wellenklemmprofil dient zur Aufnahme der Führungswelle d10. Durch Eindrücken des Wellenklemmprofils in die Profilnut wird die Welle verpresst. Gesichert werden die Wellen durch einen Zylinderstift DIN6325.
Das Wellenklemmprofil dient zur Aufnahme der Führungswelle d14. Durch Eindrücken des Wellenklemmprofils in die Profilnut wird die Welle verpresst. Gesichert werden die Wellen durch einen Zylinderstift DIN6325.
Das Wellenklemmprofil dient zur Aufnahme der Führungswelle d25Das Wellenklemmprofil wird mit S1397 Senkschrauben M6x16 DIN 7991 und NI-1040 Nutensteinen M6, verzinkt-8 verschraubt.Die Bohrungen für die Verschraubung haben einen Abstand von 200 mmKompatibel mit item 0.0.026.30

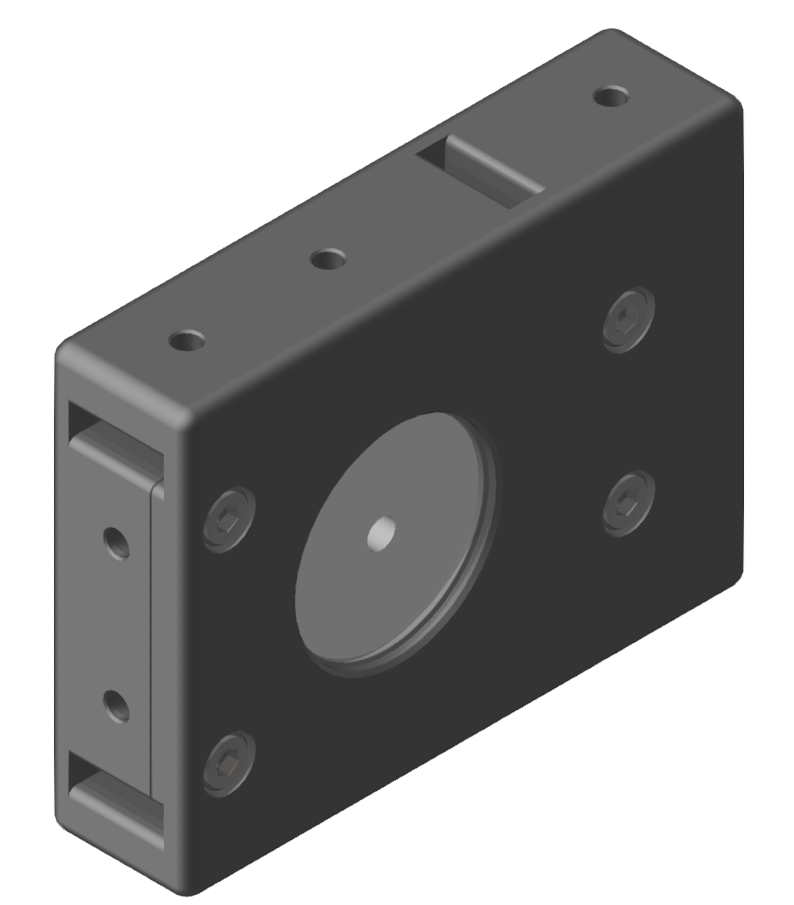

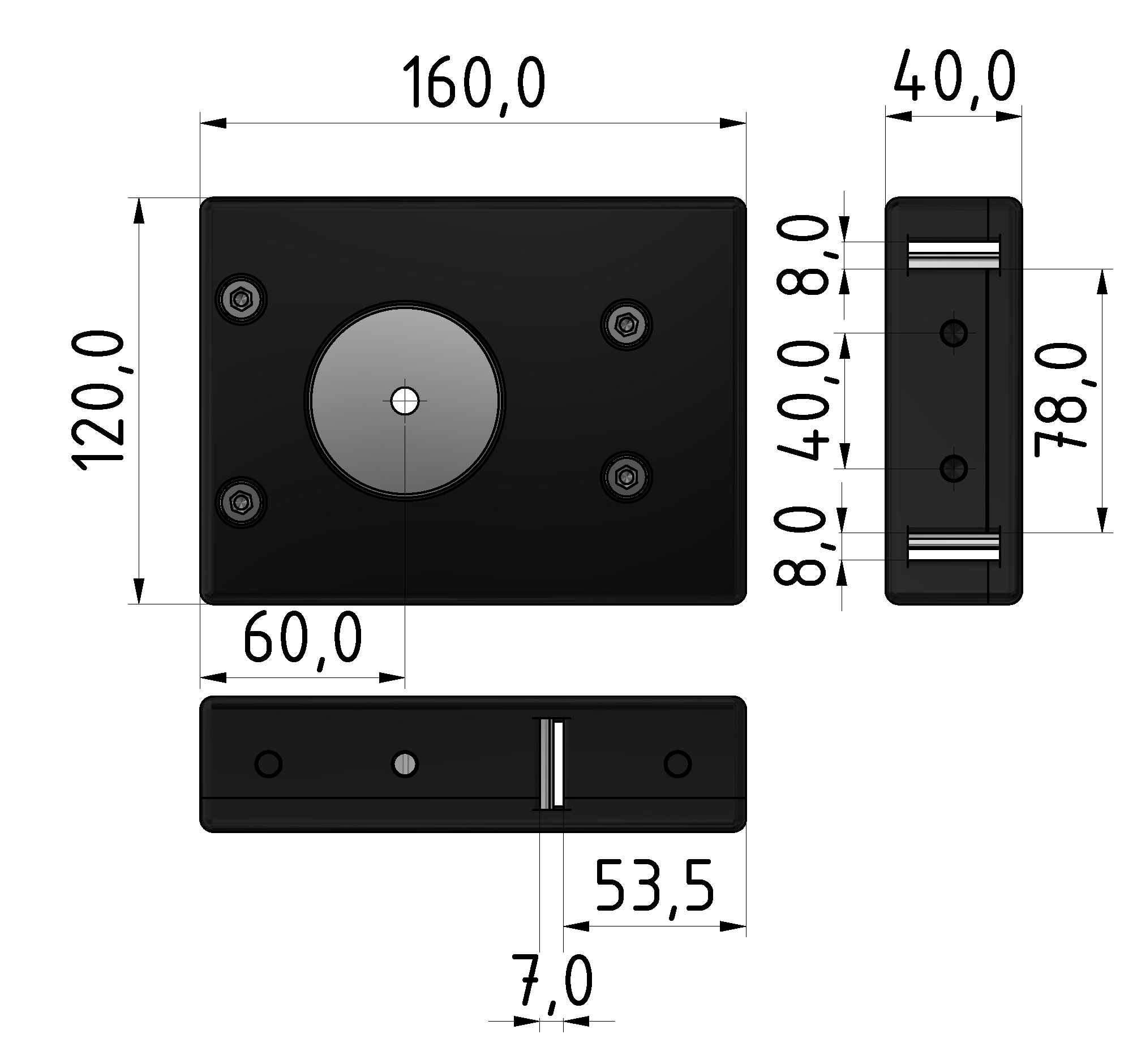

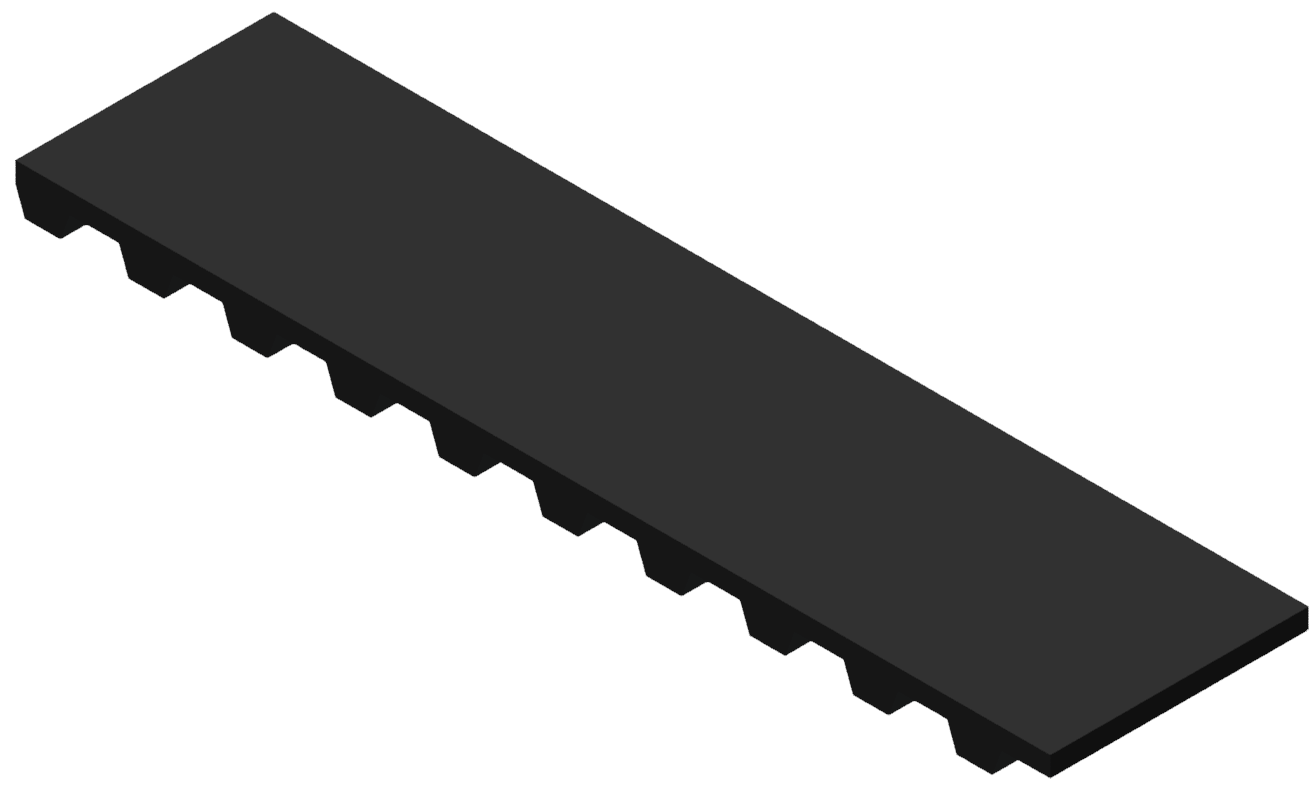

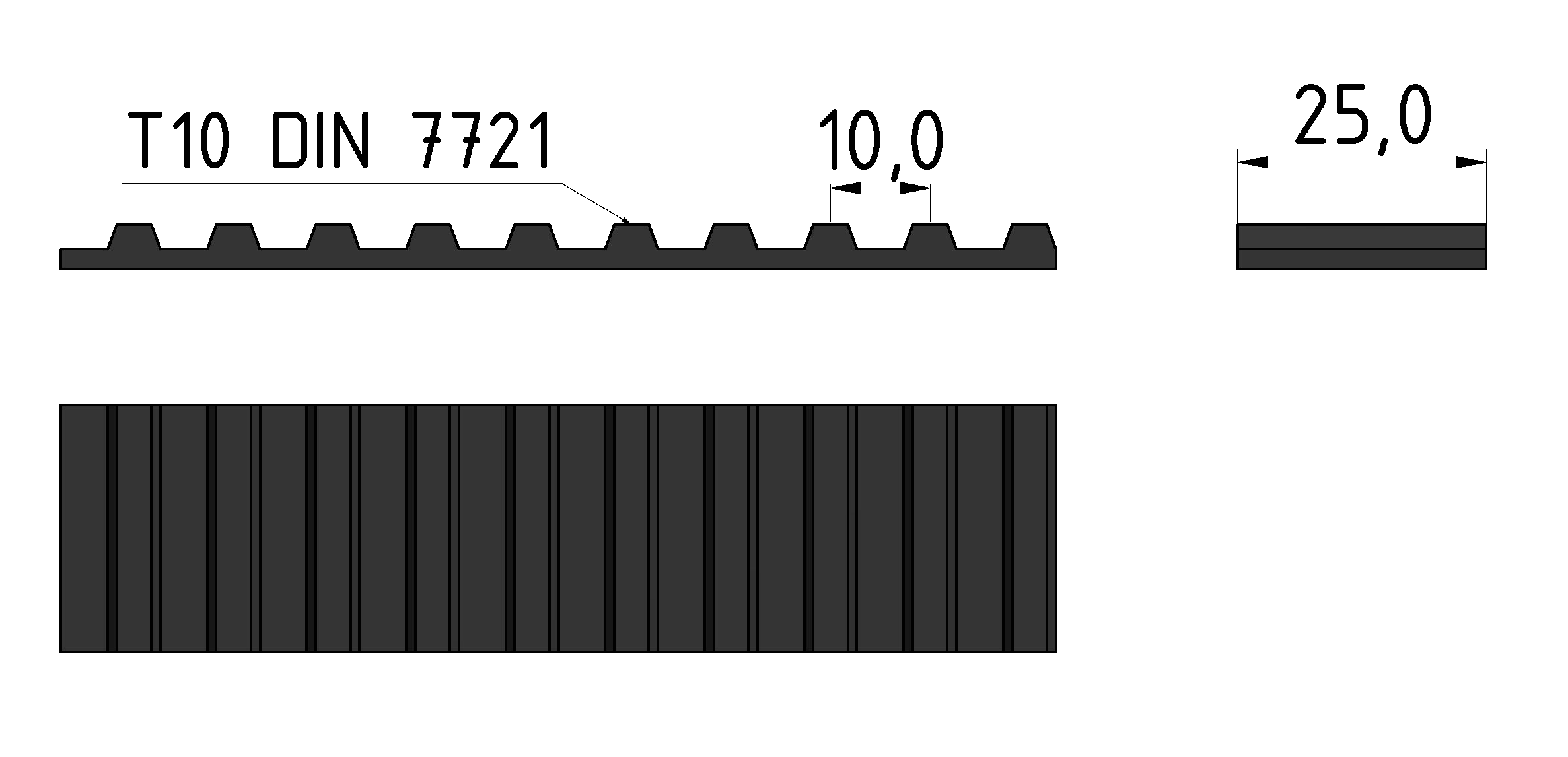

Zum Erstellen von hochdynamischen Linearantrieben mit Zahnriemenantrieb.
Zum Erstellen von hochdynamischen Linearantrieben mit Zahnriemenantrieb.
Zum Erstellen von hochdynamischen Linearantrieben mit Zahnriemenantrieb.Kompatibel mit item 0.0.366.11
Vielseitige Einsatzmöglichkeiten
Rollenführung-Profile finden Anwendung in zahlreichen Bereichen der Industrie und Technik:
- Automatisierungstechnik: Präzise Bewegungsabläufe in Produktionslinien
- Fördertechnik: Effiziente Materialhandhabung und Transport
- Maschinenbau: Robuste Linearführungen für verschiedene Maschinentypen
- Robotik: Exakte Positionierung von Roboterarmen und -greifern
Vorteile von Rollenführung-Profilen
- Hohe Präzision: Gewährleisten genaue und wiederholbare Bewegungen
- Belastbarkeit: Robust genug für anspruchsvolle industrielle Umgebungen
- Flexibilität: Einfach an verschiedene Anwendungen anpassbar
- Wartungsarm: Langlebige Konstruktion reduziert Ausfallzeiten
- Kosteneffizient: Gutes Preis-Leistungs-Verhältnis für industrielle Lösungen
FAQ zu Rollenführung-Profilen
Welche Längen sind für Rollenführung-Profile verfügbar?
Rollenführung-Profile sind in Längen bis zu 3000 mm erhältlich, was eine flexible Anpassung an verschiedene Projektanforderungen ermöglicht.
Sind Rollenführung-Profile kompatibel mit anderen Aluprofilen?
Ja, viele Rollenführung-Profile sind so konzipiert, dass sie nahtlos mit anderen Aluprofilen kombiniert werden können, was eine einfache Integration in bestehende Systeme erlaubt.
Welche Belastungen können Rollenführung-Profile aufnehmen?
Die Belastbarkeit variiert je nach Modell, aber viele Rollenführung-Profile sind für hohe industrielle Lasten ausgelegt. Spezifische Lastwerte können bis zu 150 N oder mehr betragen.
Wie einfach ist die Montage von Rollenführung-Profilen?
Rollenführung-Profile sind für eine einfache Montage konzipiert. Sie lassen sich oft wie ein Baukastensystem kombinieren, was die Installation und Anpassung erleichtert.
Können Rollenführung-Profile für Präzisionsanwendungen eingesetzt werden?
Ja, Rollenführung-Profile eignen sich hervorragend für Präzisionsanwendungen, da sie genaue und wiederholbare Bewegungen ermöglichen.
