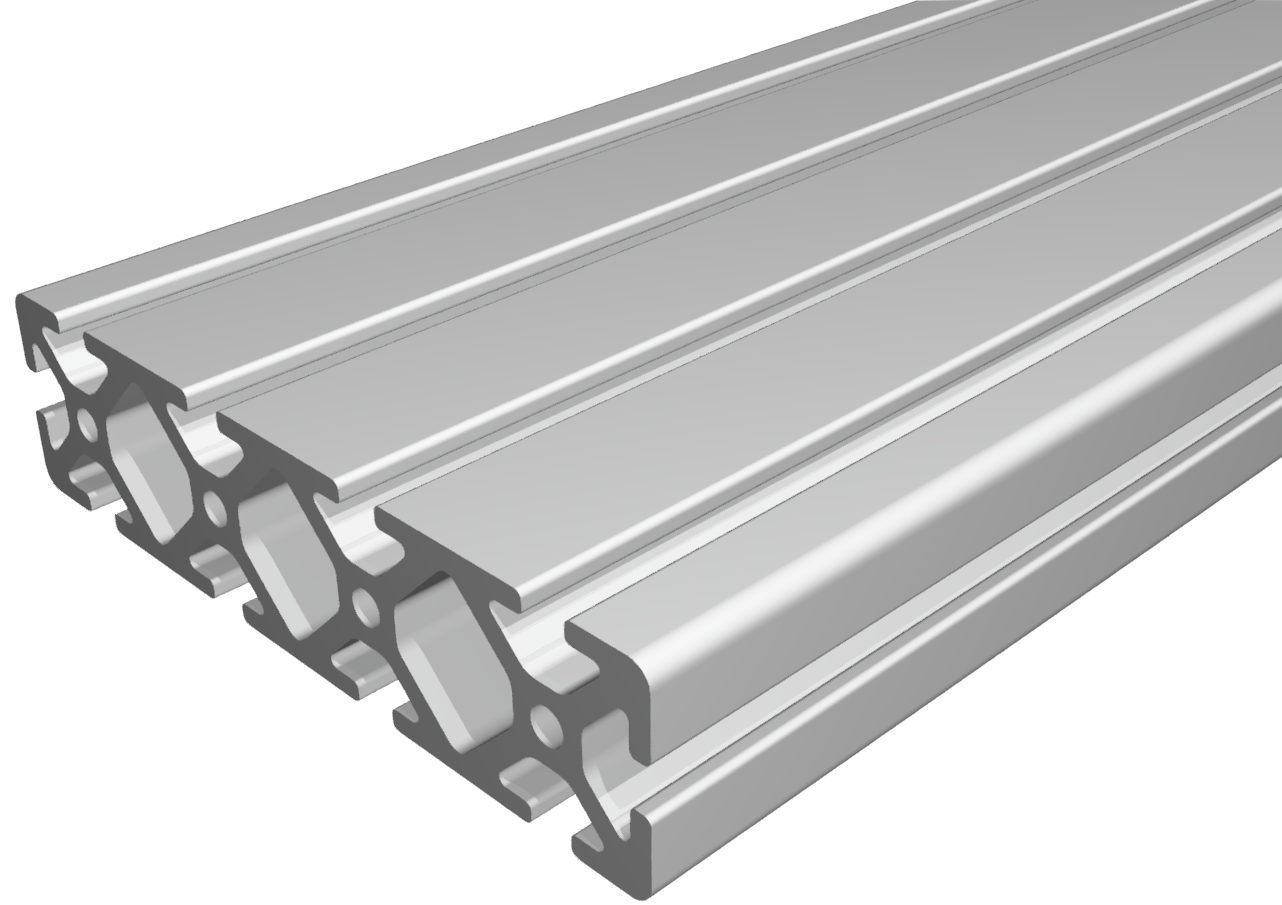

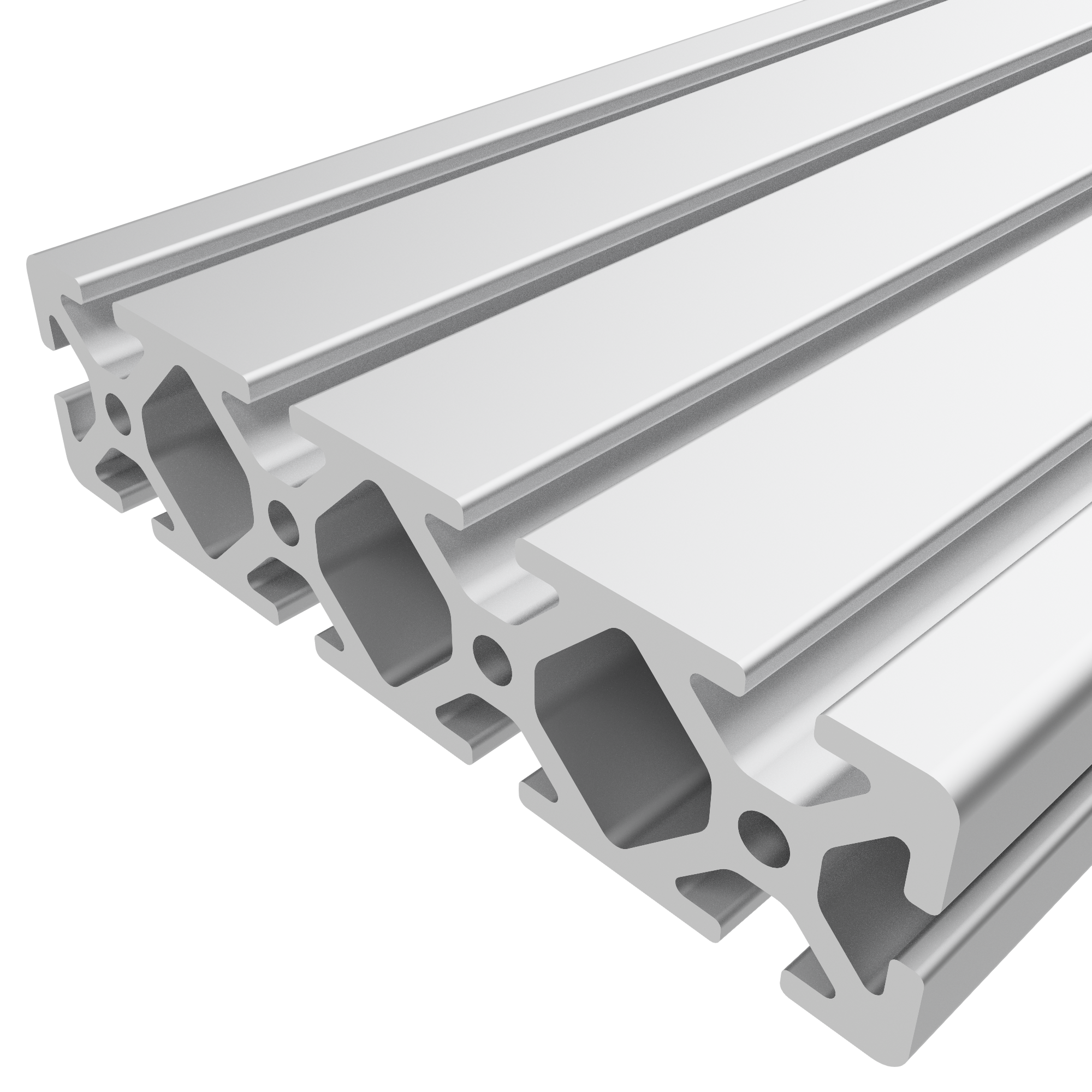

Profil 6 120x30, natur

Name: Profil 6 120x30, natur
Brand: Maunsystem GmbH
SKU: PI-3030 SN6000
Availability: InStock

Liefereinheit Profil: 6000 mm Stange

Maunsystem GmbH

Menge	Preis pro Stück
bis 3	269,52 €*
ab 4	261,12 €*

Preise exkl. MwSt. zzgl. Versandkosten

Liefereinheit Profil

6000 mm Stange

zugeschnittene Länge

Anbei finden Sie passende Artikel

Abdeckkappe 6 120x30, schwarz

1,30 € - 1,72 €*

Abdeckkappe 6 120x30, schwarz

1,30 € - 1,72 €*

Automatik Verbindungssatz 6, verzinkt

3,02 € - 3,58 €*

Automatik Verbindungssatz 6, verzinkt

3,02 € - 3,58 €*

Standard-Verbindungssatz 6 ESD, verzinkt

0,95 € - 1,09 €*

Standard-Verbindungssatz 6 ESD, verzinkt

0,95 € - 1,09 €*

Standard-Verbindungssatz 6, verzinkt

0,60 € - 0,75 €*

Standard-Verbindungssatz 6, verzinkt

0,60 € - 0,75 €*

Universal-Verbindungssatz 6, verzinkt

1,50 € - 1,91 €*

Universal-Verbindungssatz 6, verzinkt

1,50 € - 1,91 €*

Winkelsatz 6 30x30

3,12 € - 4,01 €*

Winkelsatz 6 30x30

3,12 € - 4,01 €*

Gesamtpreis Zubehör

269,52 € *

PDF-Datenblatt

Produktnummer: PI-3030 SN6000

Hersteller: Maunsystem GmbH

Hersteller-Nr.: 1001312

Länge: 6000 mm

Gewicht: 25.02 kg

Produktinformationen "Profil 6 120x30, natur"

Die Profile 6 sind besonders für gewichtsoptimierte Baugruppen geeignet. Die Nuten und die Kernlöcher der Profile 6 sind ausgelegt für Schrauben M6.

Kompatibel mit item 0.0.451.17

Details

x    15,42 cm4
ly    210,94 cm4
wx    10,28 cm3
wy    35,16 cm3
Profilfläche    16 cm2
Gewicht    4,32 kg/m

Step-Datei

Download

Nutauszugskraft:	F=1.750 N
Eloxal:	E6EV1 10-15 µm silber
Toleranzen :	EN 12020-2
kompatibel mit:	item
Baureihe:	i Baureihe 6 - 30
Bauart:	standard
Material:	Al Mg Si 0,5 F25, warmausgehärtet
Farbe:	Aluminium natur
Kontur:	Rechteckig

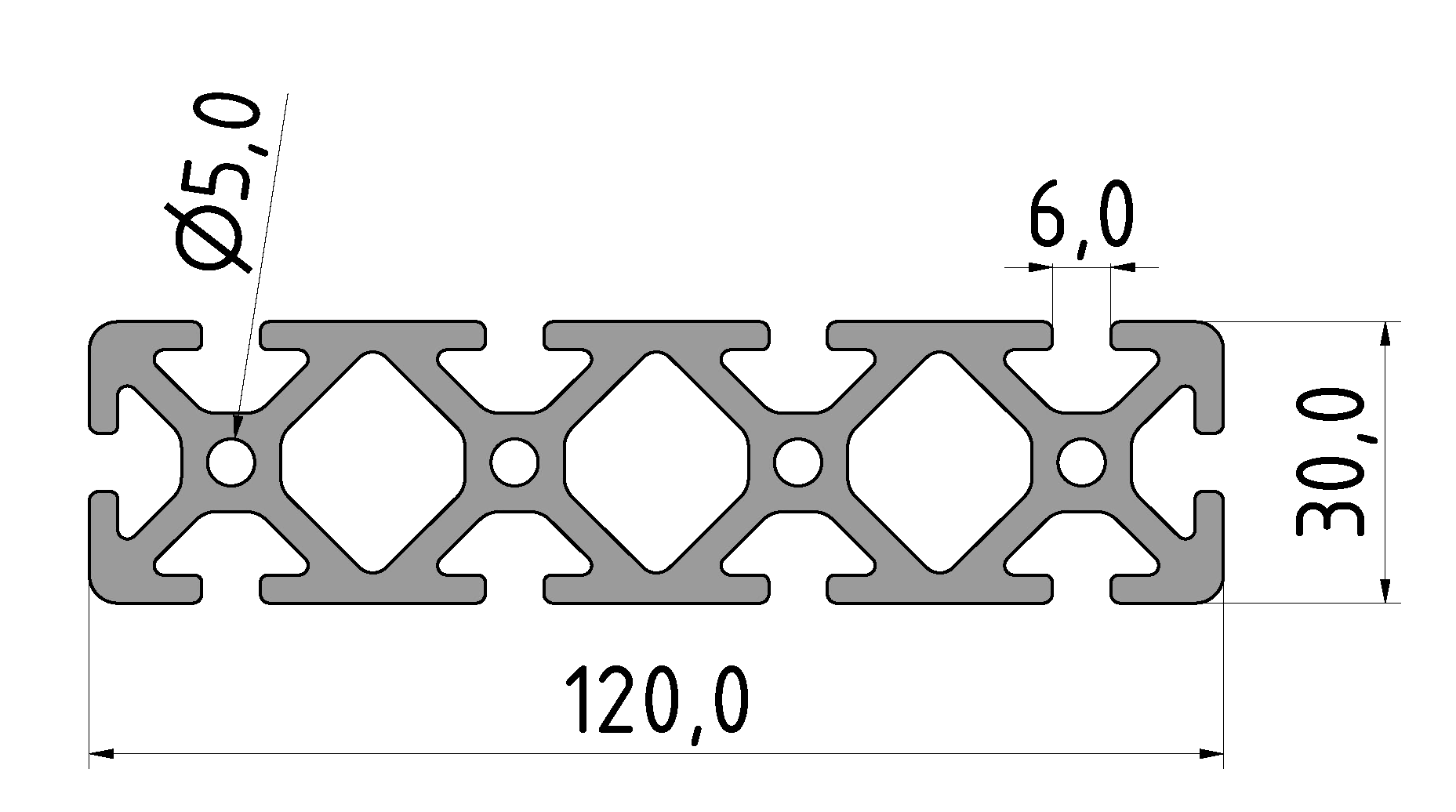

Breite Profil:	120 mm
Höhe Profil:	30 mm
Größe:	120x30 mm
Nuten:	offene Nuten
Liefereinheit:	Stangen
Liefereinheit Profil:	6000 mm Stange

AI-3020

Abdeckkappe 6 120x30, schwarz

Abgerundete Abdeckkappen für die Stirnfläche der verschiedenen Profilquerschnitte.Das Entgraten der Schnittfläche entfällt. Abdeckkappen werden durch Aufschlagen in die Kernbohrungen befestigt.

Ab 1,30 €*

VI-3045

Automatik Verbindungssatz 6, verzinkt

Der Automatik-Verbindungssatz 6 verzinkt ist die perfekte Lösung für stabile und formschlüssige Verbindungen von Aluminiumprofilen der Baureihe 6. Die Verbindung erfolgt verdeckt im Inneren des Profils – ganz ohne zusätzliches Bearbeiten. Durch die Automatik-Funktion ist der Verbinder besonders schnell montierbar und bietet zugleich eine hohe Festigkeit. Eigenschaften: – Für Profile der Nut 6 – Kompatibel mit item 0.0.419.71 – Verdeckte Verbindung – keine Profilbearbeitung nötig – Verzinkte Ausführung für Korrosionsschutz – Schnelle Montage durch automatische Positionierung – Ideal für Konstruktionen mit hohen Anforderungen an Design und Stabilität

Ab 3,02 €*

Standard-Verbindungssatz 6 ESD, verzinkt

VI-3037

Standard-Verbindungssatz 6 ESD, verzinkt

Entdecken Sie den Standard-Verbindungssatz 6 ESD, verzinkt – die ideale Lösung für stabile und elektrostatisch sichere Verbindungen in Ihren Aluminiumprofilkonstruktionen. Dieser hochwertige Verbindungssatz ermöglicht rechtwinklige Verbindungen zwischen Profilen der Baureihe 6 und bietet dabei eine hohe Belastbarkeit gegen Verschiebung und Torsion.Eigenschaften:Material: Stahl, verzinktGewinde: M6ESD-Sicherheit: JaAnzugsmoment: 8 NmLieferumfang:Standard-Verbindungsblech 6, Stahl, verzinktSpezial-Halbrundschraube ähnlich ISO 7380-M6x14, Stahl, verzinktDer Verbindungssatz zeichnet sich durch seine minimal in die Nut ragende Konstruktion aus und verfügt über eine beidseitig greifende Verdrehsicherung. Die spezielle Schraube durchdringt die isolierende Eloxalschicht der Profile, wodurch ein elektrostatisch sicherer Kontakt gewährleistet wird. Für die Montage ist es erforderlich, ein Gewinde in die Kernbohrung des ersten Profils zu schneiden, während das zweite Profil eine Montagebohrung benötigt.Profitieren Sie von der hohen Qualität und Langlebigkeit des Standard-Verbindungssatzes 6 ESD, verzinkt, und optimieren Sie Ihre Konstruktionen mit diesem zuverlässigen Verbindungselement.

Ab 0,95 €*

VI-3025

Standard-Verbindungssatz 6, verzinkt

Der Standard-Verbindungssatz 6 – kompatibel zu item 0.0.419.14 – ermöglicht eine kraftschlüssige 90°-Verbindung zwischen zwei Aluminiumprofilen der Baureihe 6. Die verzinkte Ausführung sorgt für einen zuverlässigen Korrosionsschutz, während die Konstruktion eine einfache Montage gewährleistet. Produktmerkmale: – Geeignet für Nut 6 Profile – Verzinkte Oberfläche für erhöhte Langlebigkeit – Kompakte Bauform für platzsparende Verbindungen – Kompatibel zu item Artikelnummer: 0.0.419.14 – Inklusive Schrauben und Nutenstein Ideal für den Einsatz in Maschinenrahmen, Schutzvorrichtungen und Konstruktionen mit mittlerer Belastung.

Ab 0,60 €*

VI-3015

Universal-Verbindungssatz 6, verzinkt

Der Universal-Verbindungssatz 6 verzinkt bietet eine vielseitige Lösung zur kraftschlüssigen Verbindung von Profilen der Baureihe 6. Durch seine kompakte Bauform ermöglicht er eine schnelle und platzsparende Montage – auch nachträglich. Ideal für individuelle Konstruktionen im Maschinen- und Anlagenbau. Eigenschaften: – Kompatibel zu item 0.0.419.52 – Für Nut 6 Profile – Einfache und flexible Montage – Inklusive Schrauben und Nutenstein – Verzinkte Ausführung für lange Lebensdauer

Ab 1,50 €*

ZI-3070

Winkelsatz 6 30x30

Der Winkelsatz 6 30x30 – kompatibel zu item 0.0.419.67 – ermöglicht stabile und präzise 90°-Verbindungen bei Profilen der Baureihe 6. Die hochwertige Verarbeitung aus verzinktem Stahl sorgt für Langlebigkeit und zuverlässigen Halt. Produkteigenschaften: – Größe: 30 × 30 mm – Material: verzinkter Stahl – Für Nut 6 Profile (z. B. 30x30 mm) – Kompatibel zu item 0.0.419.67 – Inklusive Schrauben und Nutensteinen Einsatzbereiche: Maschinenrahmen, Arbeitsplätze, modulare Aufbauten und vieles mehr.

Ab 3,12 €*
