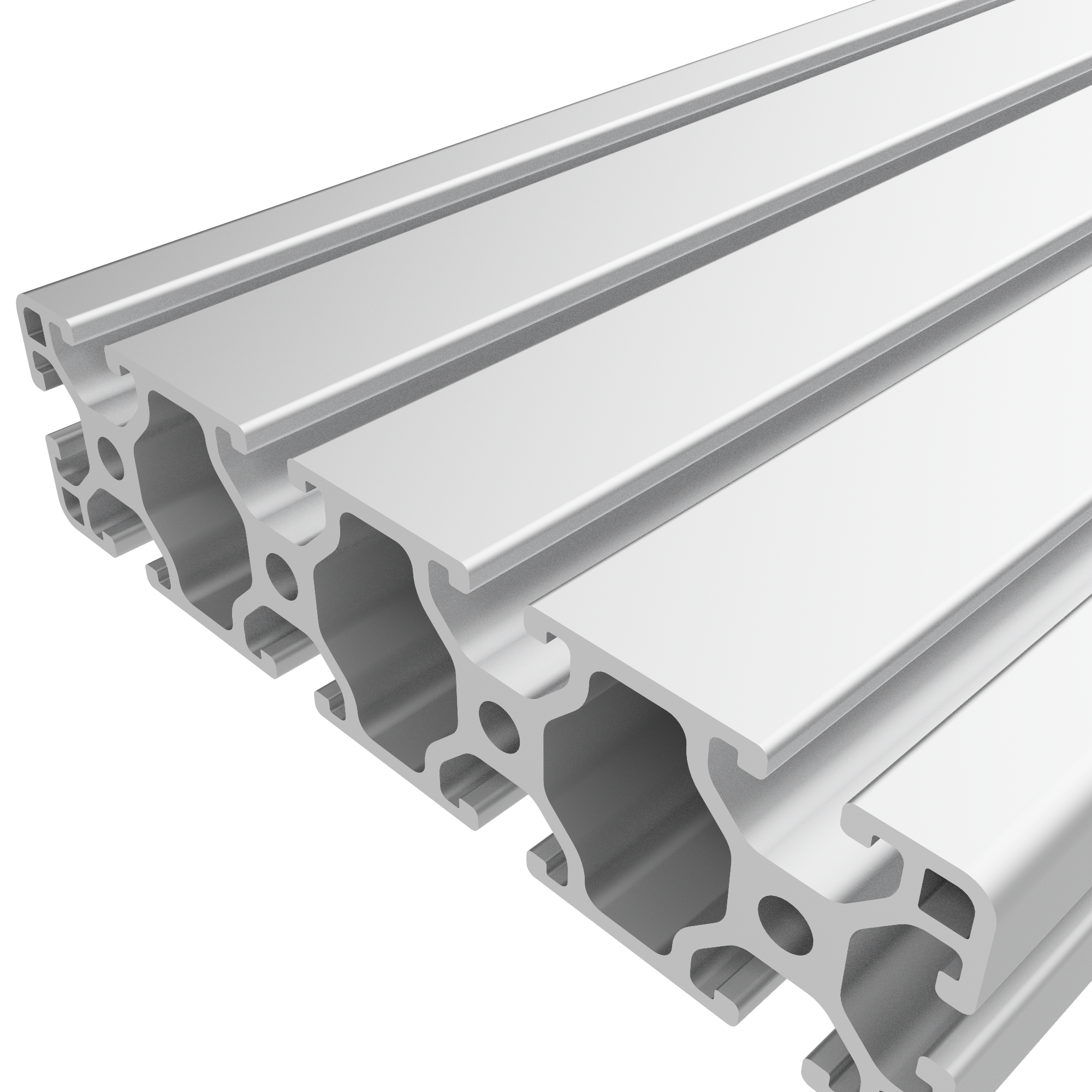

Profil 6 120x30 leicht, natur

Liefereinheit Profil: 6000 mm Stange
Profil 6 120x30 leicht, natur
3D
Klicken und drehen
AR-Ansicht öffnen
Tippen Sie, um das Objekt zu platzieren
Bewegen Sie das Gerät, um zu beginnen
Profil 6 120x30 leicht, natur
Profil 6 120x30 leicht, natur
Profil 6 120x30 leicht, natur
Profil 6 120x30 leicht, natur
Profil 6 120x30 leicht, natur
Menge Preis pro StĂĽck
bis 3
175,86 €*
ab 4
167,76 €*
Gesamtpreis Zubehör 0,00 €

Preise exkl. MwSt. zzgl. Versandkosten

Liefereinheit Profil

Anbei finden Sie passende Artikel

Abdeckkappe 6 120x30, schwarz
1,30 € - 1,72 €*
Abdeckkappe 6 120x30, schwarz
1,30 € - 1,72 €*
Automatik Verbindungssatz 6, verzinkt
3,02 € - 3,58 €*
Automatik Verbindungssatz 6, verzinkt
3,02 € - 3,58 €*
Standard-Verbindungssatz 6 ESD, verzinkt
0,95 € - 1,09 €*
Standard-Verbindungssatz 6 ESD, verzinkt
0,95 € - 1,09 €*
Standard-Verbindungssatz 6, verzinkt
0,60 € - 0,75 €*
Standard-Verbindungssatz 6, verzinkt
0,60 € - 0,75 €*
Universal-Verbindungssatz 6, verzinkt
1,50 € - 1,91 €*
Universal-Verbindungssatz 6, verzinkt
1,50 € - 1,91 €*
Winkelsatz 6 30x30
3,12 € - 4,01 €*
Winkelsatz 6 30x30
3,12 € - 4,01 €*
Gesamtpreis Zubehör

229,92 € *

PDF-Datenblatt
Produktnummer: PI-3080 SN6000
Hersteller: Maunsystem GmbH
Hersteller-Nr.: 1001507
Länge: 6000 mm
Gewicht: 17.13 kg

Produktinformationen "Profil 6 120x30 leicht, natur"

Die Profile 6 leicht sind besonders für gewichtsoptimierte Baugruppen geeignet. Die Nuten und die Kernlöcher der Profile 6 sind ausgelegt für Schrauben M6.


Kompatibel mit item 0.0.451.39

Details

lx    10,82 cm4
ly    152,65 cm4
wx    7,21 cm3
wy    25,44 cm3
Profilfläche    11,53 cm2
Gewicht    3,11 kg/m

Step-Datei

Download
Nutauszugskraft: F=500 N
Eloxal: E6EV1 10-15 µm silber
Toleranzen : EN 12020-2
kompatibel mit: item
Baureihe: i Baureihe 6 - 30
Bauart: leicht
Material: Al Mg Si 0,5 F25, warmausgehärtet
Farbe: Aluminium natur
Kontur: Rechteckig

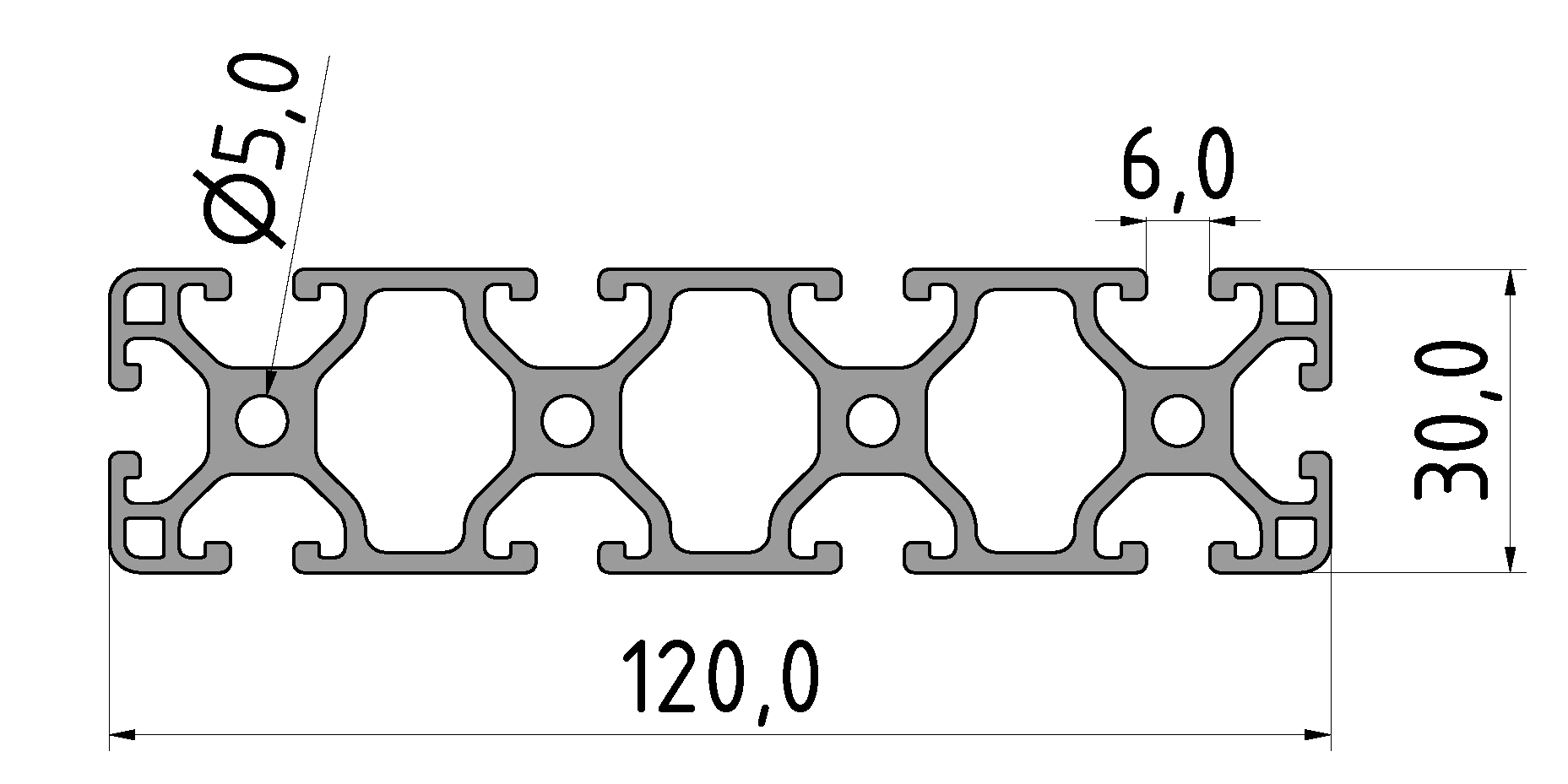

Breite Profil: 120 mm
Höhe Profil: 30 mm
Größe: 120x30 mm
Nuten: offene Nuten
Liefereinheit: Stangen
Liefereinheit Profil: 6000 mm Stange
Produktgalerie ĂĽberspringen

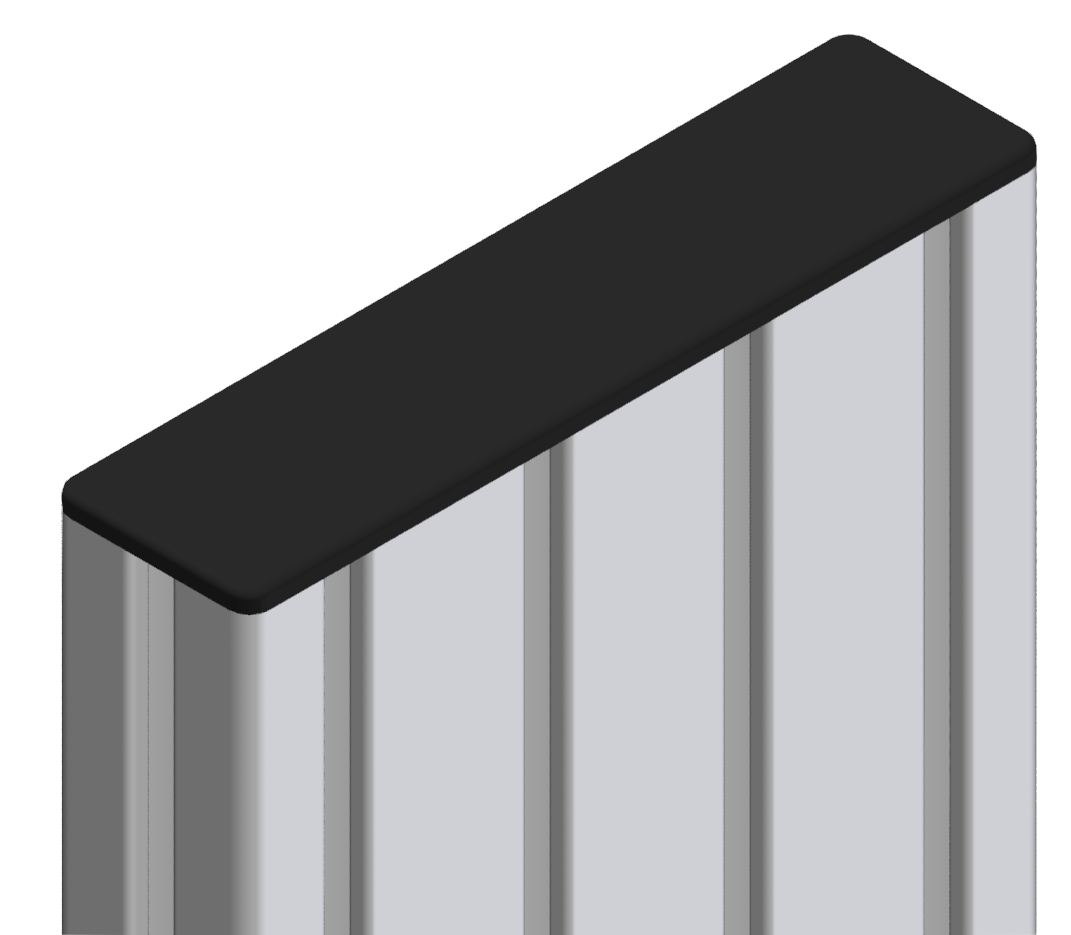

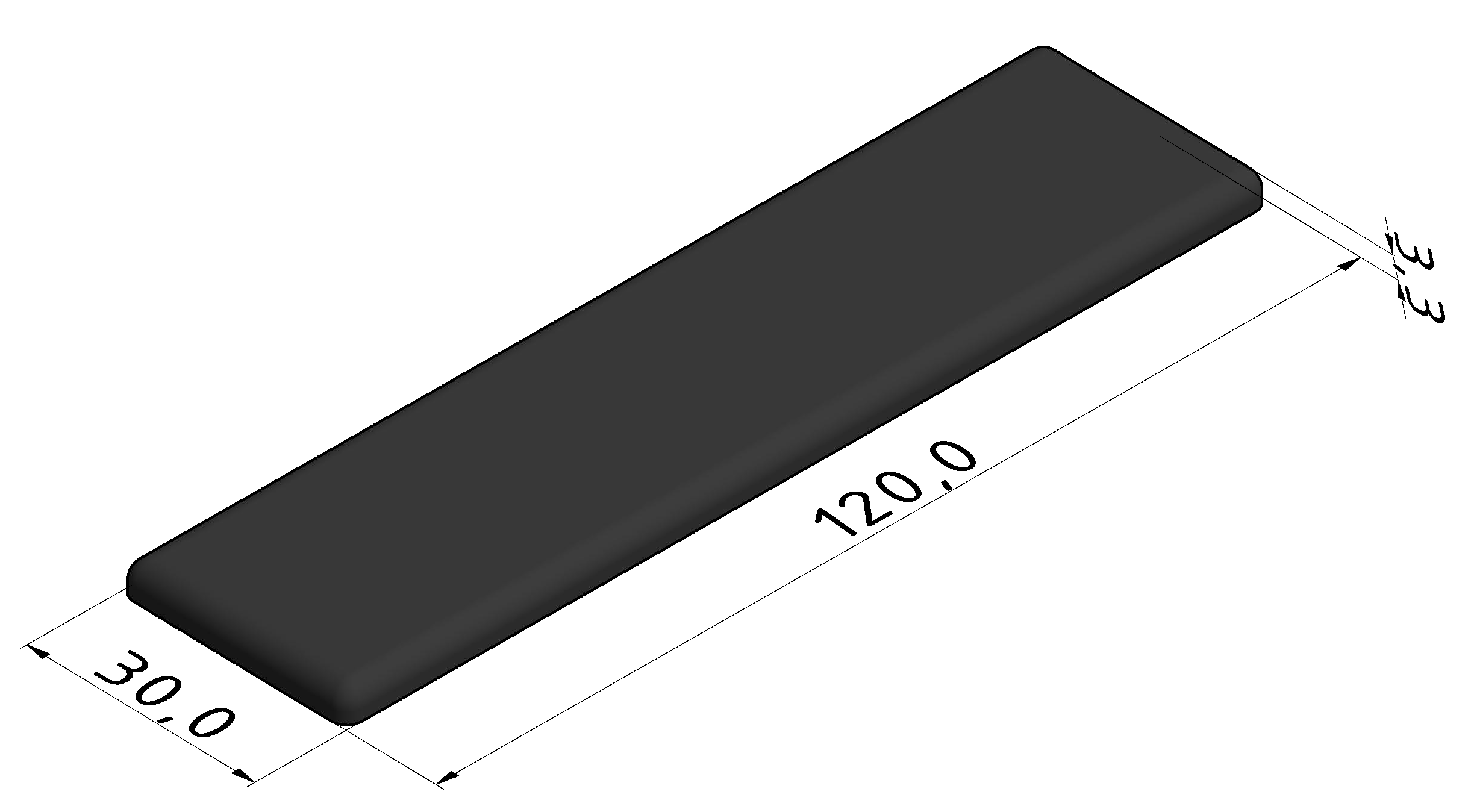

Abdeckkappe 6 120x30, schwarz Abdeckkappe 6 120x30, schwarz
AI-3020
Abdeckkappe 6 120x30, schwarz
Abgerundete Abdeckkappen für die Stirnfläche der verschiedenen Profilquerschnitte.Das Entgraten der Schnittfläche entfällt. Abdeckkappen werden durch Aufschlagen in die Kernbohrungen befestigt.

Ab 1,30 €*
Produktgalerie ĂĽberspringen
Automatik Verbindungssatz 6, verzinkt Automatik Verbindungssatz 6, verzinkt
VI-3045
Automatik Verbindungssatz 6, verzinkt
  Der Automatik-Verbindungssatz 6 verzinkt ist die perfekte Lösung für stabile und formschlüssige Verbindungen von Aluminiumprofilen der Baureihe 6. Die Verbindung erfolgt verdeckt im Inneren des Profils – ganz ohne zusätzliches Bearbeiten. Durch die Automatik-Funktion ist der Verbinder besonders schnell montierbar und bietet zugleich eine hohe Festigkeit. Eigenschaften: – Für Profile der Nut 6 – Kompatibel mit item 0.0.419.71 – Verdeckte Verbindung – keine Profilbearbeitung nötig – Verzinkte Ausführung für Korrosionsschutz – Schnelle Montage durch automatische Positionierung – Ideal für Konstruktionen mit hohen Anforderungen an Design und Stabilität

Ab 3,02 €*
Standard-Verbindungssatz 6 ESD, verzinkt Standard-Verbindungssatz 6 ESD, verzinkt
VI-3037
Standard-Verbindungssatz 6 ESD, verzinkt
Entdecken Sie den Standard-Verbindungssatz 6 ESD, verzinkt – die ideale Lösung für stabile und elektrostatisch sichere Verbindungen in Ihren Aluminiumprofilkonstruktionen. Dieser hochwertige Verbindungssatz ermöglicht rechtwinklige Verbindungen zwischen Profilen der Baureihe 6 und bietet dabei eine hohe Belastbarkeit gegen Verschiebung und Torsion.Eigenschaften:Material: Stahl, verzinktGewinde: M6ESD-Sicherheit: JaAnzugsmoment: 8 NmLieferumfang:Standard-Verbindungsblech 6, Stahl, verzinktSpezial-Halbrundschraube ähnlich ISO 7380-M6x14, Stahl, verzinktDer Verbindungssatz zeichnet sich durch seine minimal in die Nut ragende Konstruktion aus und verfügt über eine beidseitig greifende Verdrehsicherung. Die spezielle Schraube durchdringt die isolierende Eloxalschicht der Profile, wodurch ein elektrostatisch sicherer Kontakt gewährleistet wird. Für die Montage ist es erforderlich, ein Gewinde in die Kernbohrung des ersten Profils zu schneiden, während das zweite Profil eine Montagebohrung benötigt.Profitieren Sie von der hohen Qualität und Langlebigkeit des Standard-Verbindungssatzes 6 ESD, verzinkt, und optimieren Sie Ihre Konstruktionen mit diesem zuverlässigen Verbindungselement.

Ab 0,95 €*
Standard-Verbindungssatz 6, verzinkt Standard-Verbindungssatz 6, verzinkt
VI-3025
Standard-Verbindungssatz 6, verzinkt
Der Standard-Verbindungssatz 6 – kompatibel zu item 0.0.419.14 – ermöglicht eine kraftschlüssige 90°-Verbindung zwischen zwei Aluminiumprofilen der Baureihe 6. Die verzinkte Ausführung sorgt für einen zuverlässigen Korrosionsschutz, während die Konstruktion eine einfache Montage gewährleistet. Produktmerkmale: – Geeignet für Nut 6 Profile – Verzinkte Oberfläche für erhöhte Langlebigkeit – Kompakte Bauform für platzsparende Verbindungen – Kompatibel zu item Artikelnummer: 0.0.419.14 – Inklusive Schrauben und Nutenstein Ideal für den Einsatz in Maschinenrahmen, Schutzvorrichtungen und Konstruktionen mit mittlerer Belastung.

Ab 0,60 €*
Universal-Verbindungssatz 6, verzinkt Universal-Verbindungssatz 6, verzinkt
VI-3015
Universal-Verbindungssatz 6, verzinkt
Der Universal-Verbindungssatz 6 verzinkt bietet eine vielseitige Lösung zur kraftschlüssigen Verbindung von Profilen der Baureihe 6. Durch seine kompakte Bauform ermöglicht er eine schnelle und platzsparende Montage – auch nachträglich. Ideal für individuelle Konstruktionen im Maschinen- und Anlagenbau. Eigenschaften: – Kompatibel zu item 0.0.419.52 – Für Nut 6 Profile – Einfache und flexible Montage – Inklusive Schrauben und Nutenstein – Verzinkte Ausführung für lange Lebensdauer

Ab 1,50 €*
Winkelsatz 6 30x30 Winkelsatz 6 30x30
ZI-3070
Winkelsatz 6 30x30
Der Winkelsatz 6 30x30 – kompatibel zu item 0.0.419.67 – ermöglicht stabile und präzise 90°-Verbindungen bei Profilen der Baureihe 6. Die hochwertige Verarbeitung aus verzinktem Stahl sorgt für Langlebigkeit und zuverlässigen Halt. Produkteigenschaften: – Größe: 30 × 30 mm – Material: verzinkter Stahl – Für Nut 6 Profile (z. B. 30x30 mm) – Kompatibel zu item 0.0.419.67 – Inklusive Schrauben und Nutensteinen Einsatzbereiche: Maschinenrahmen, Arbeitsplätze, modulare Aufbauten und vieles mehr.

Ab 3,12 €*
