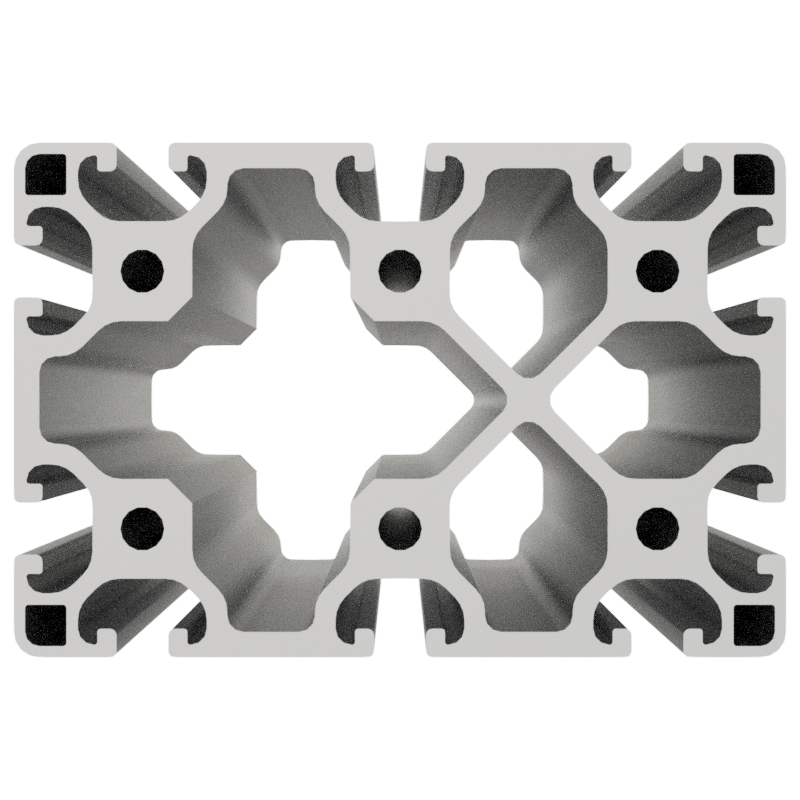

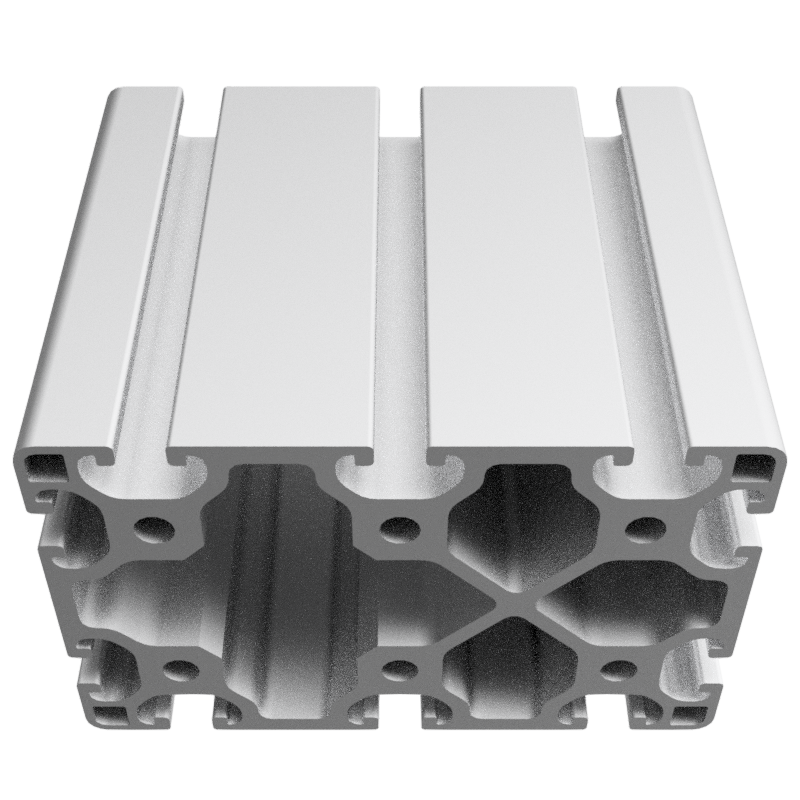

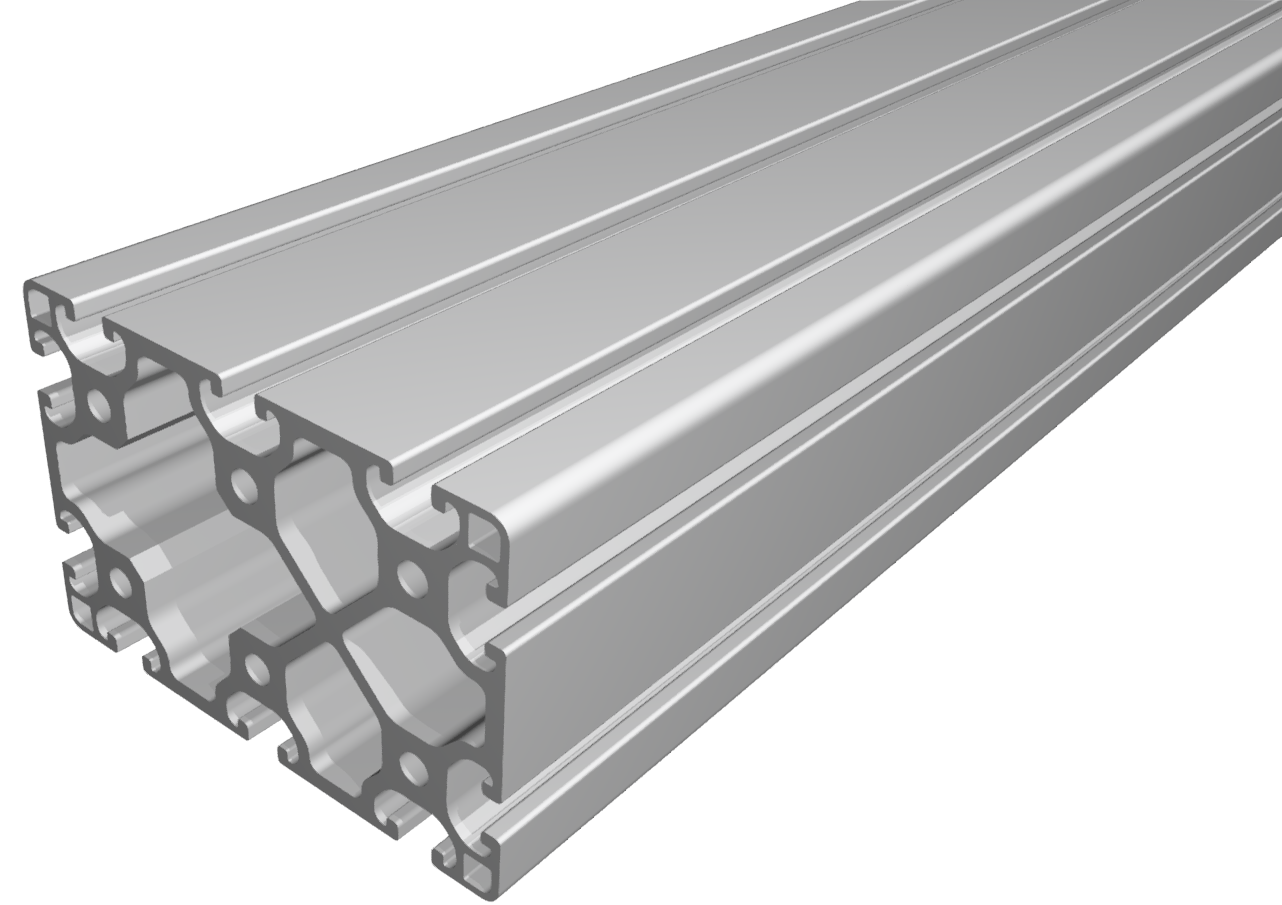

Profil 8 120x80 leicht, natur
Liefereinheit Profil:
6000 mm Stange
Maunsystem GmbH
Loading...
| Menge | Preis pro StĂĽck |
|---|---|
| bis 1 |
473,40 €*
|
| ab 2 |
458,70 €*
|
| Gesamtpreis Zubehör | 0,00 € |
Anbei finden Sie passende Artikel
Gesamtpreis Zubehör
473,40 € *
Produktnummer:
PI-1190 SN6000
Hersteller:
Maunsystem GmbH
Hersteller-Nr.:
1001447
Länge:
6000 mm
Gewicht:
48.84 kg
Produktinformationen "Profil 8 120x80 leicht, natur"
Die Profile 8 sind geeignet für Baugruppen aller Art. Durch die verschiedenen Profilgeometrien kann der Materialbedarf an die Anwendung angepasst werden. Die Nuten und die Kernlöcher der Profile 8 sind ausgelegt für Schrauben M8.
Kompatibel mit item 0.0.453.17
Details
lx 201,9 cm4
ly 421,68 cm4
wx 50,47 cm3
wy 68,34 cm3
Profilfläche 30,14 cm2
Gewicht 8,14 kg/m
ly 421,68 cm4
wx 50,47 cm3
wy 68,34 cm3
Profilfläche 30,14 cm2
Gewicht 8,14 kg/m
Step-Datei
Download| Nutauszugskraft: | F=2.500 N |
|---|---|
| kompatibel mit: | item |
| Baureihe: | i-Baureihe 8 - 40 |
| Bauart: | leicht |
| Farbe: | Aluminium natur |

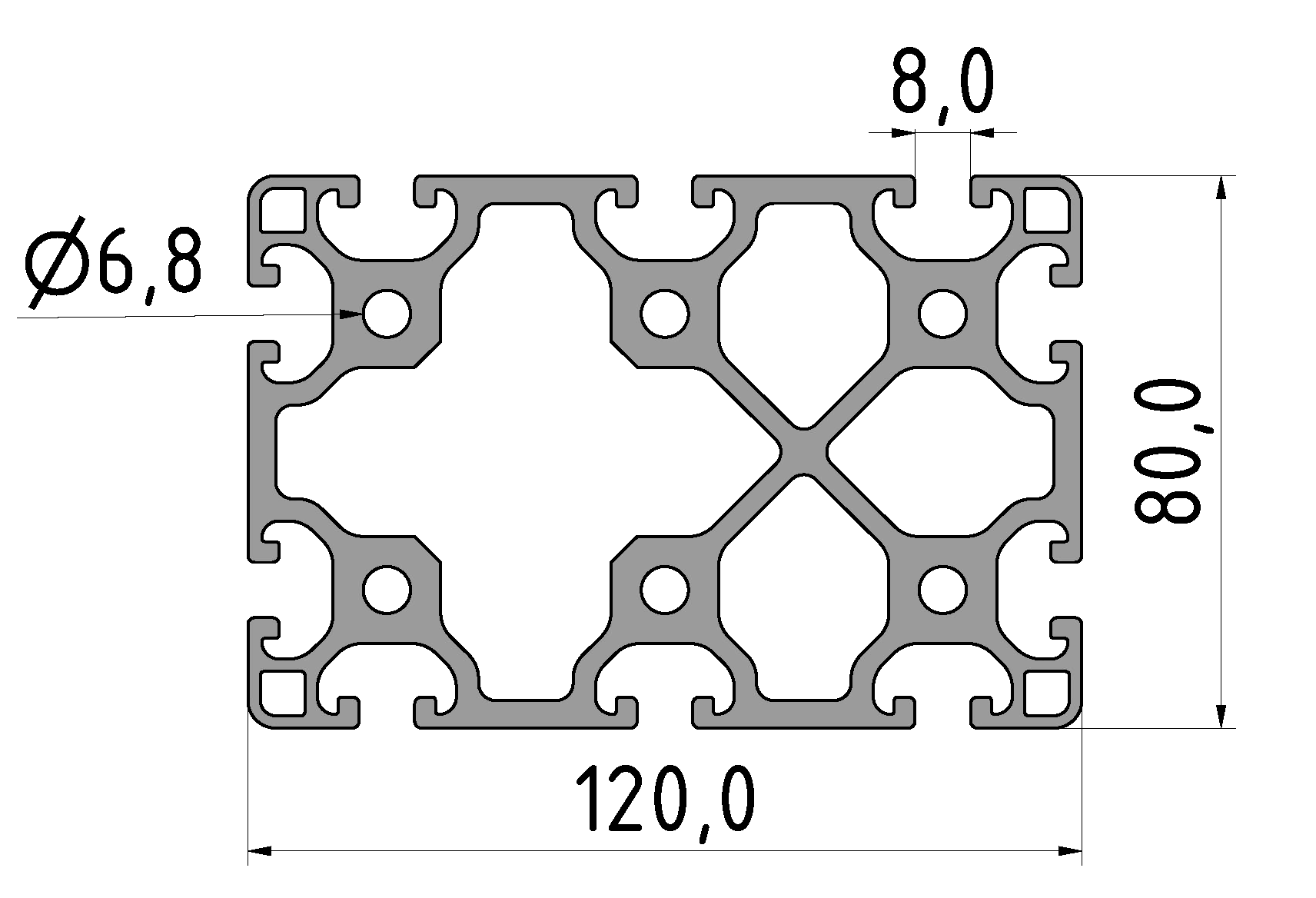

| Breite Profil: | 120 mm |
| Höhe Profil: | 80 mm |
| Größe: | 120x80 mm |
| Nuten: | offene Nuten |
| Liefereinheit: | Stangen |
| Liefereinheit Profil: | 6000 mm Stange |
Produktgalerie ĂĽberspringen
Ab
3,21 €*
Ab
3,21 €*
AI-1035-S

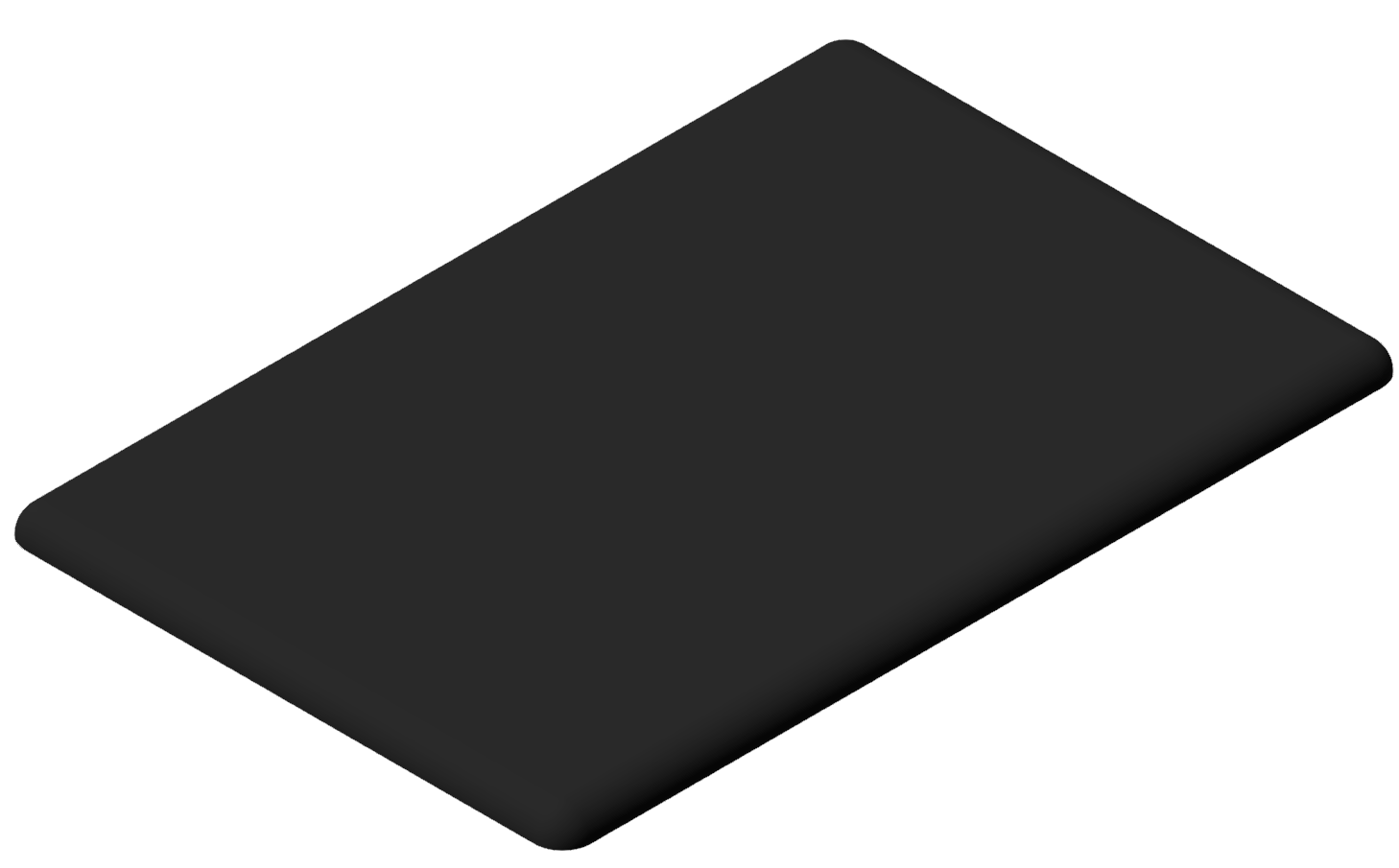

Abdeckkappe 8 120x80, schwarz
Abgerundete Abdeckkappen für die Stirnfläche der verschiedenen Profilquerschnitte.Das Entgraten der Schnittfläche entfällt. Abdeckkappen werden durch Aufschlagen in die Kernbohrungen befestigt.
AI-1035-G

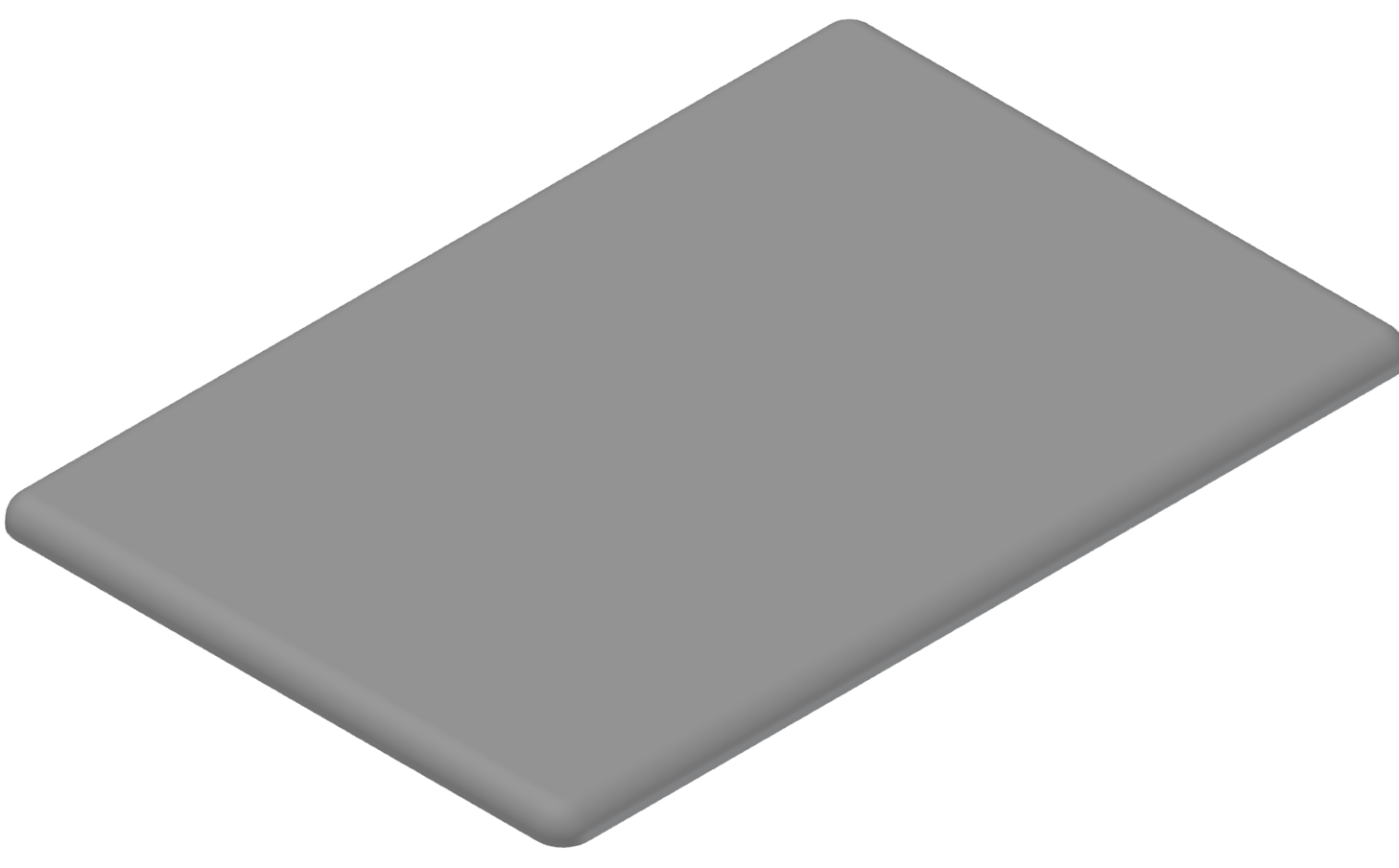

Abdeckkappe 8 120x80, grau ähnlich RAL 7042
