Rollenführungen: Präzise Linearführungssysteme für anspruchsvolle Anwendungen
Rollenführungen sind unverzichtbare Komponenten in der Lineartechnik und bieten zahlreiche Vorteile für industrielle Anwendungen. Diese robusten Führungssysteme zeichnen sich durch ihre hohe Belastbarkeit, präzise Bewegungsführung und lange Lebensdauer aus.
Rollenführungen finden in verschiedenen Industriezweigen Anwendung, darunter:
- Verpackungsmaschinen
- Automatisierungssysteme
- Maschinenschutztüren
- Spezial- und Schienenfahrzeuge
- Medizintechnik
Um den Verschleiß zu minimieren ist grundsätzlich an jeder Lagereinheit ein Abstreif-Schmiersystem zu verbauen.
Bolzen zum Befestigen und Einstellen der Laufrolle D14 auf der exzentrischen Seite.
Bolzen zum Befestigen der Laufrolle D14 auf der zentrischen Seite.

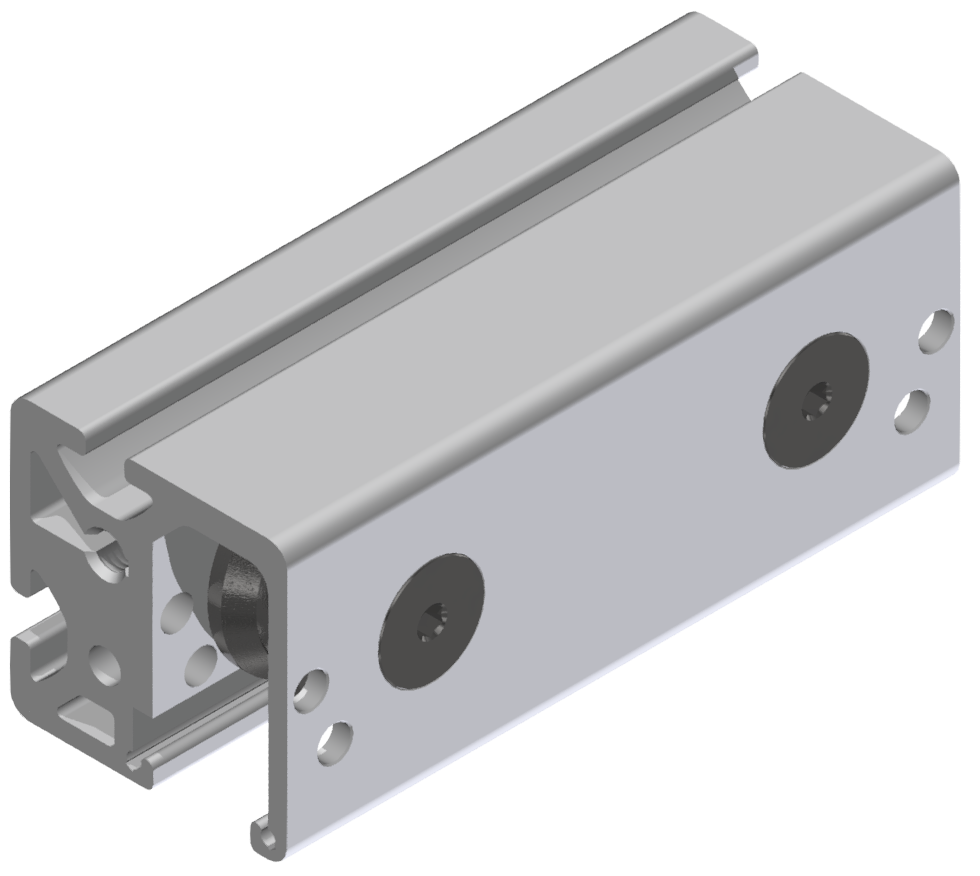

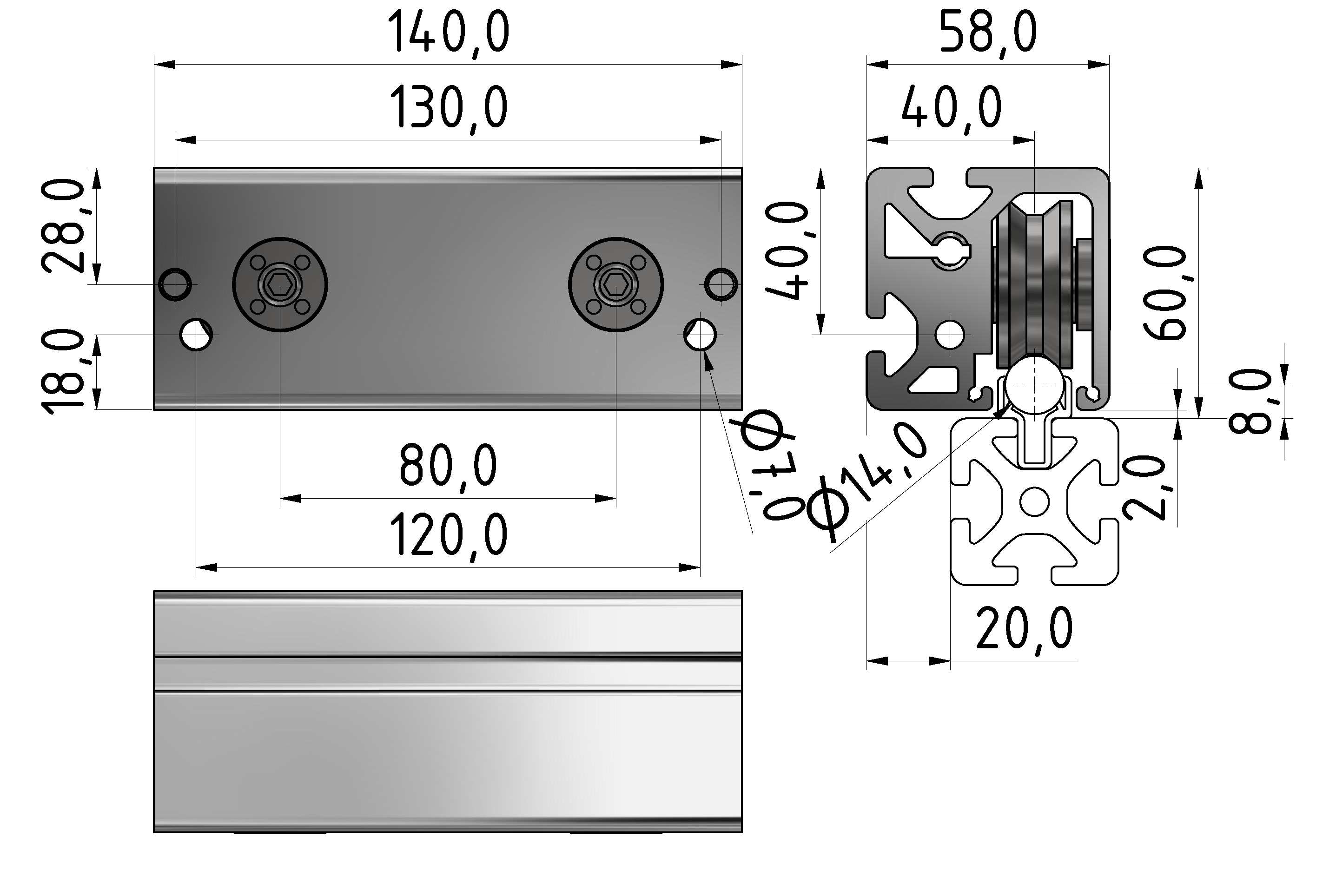

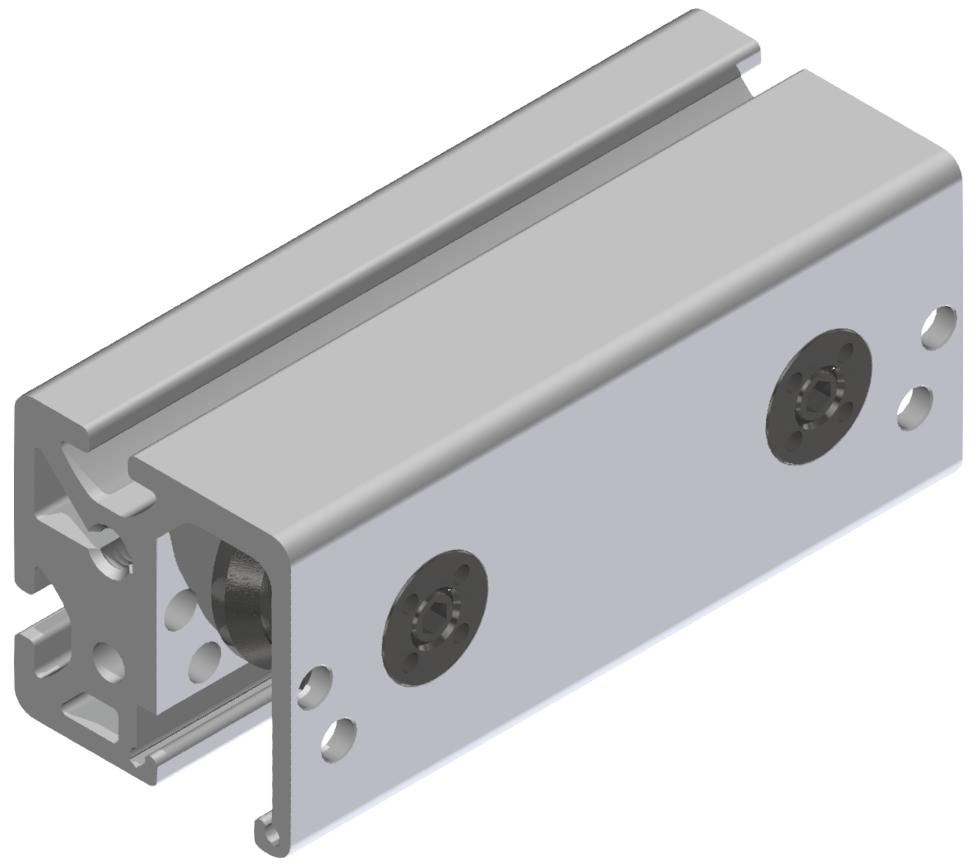

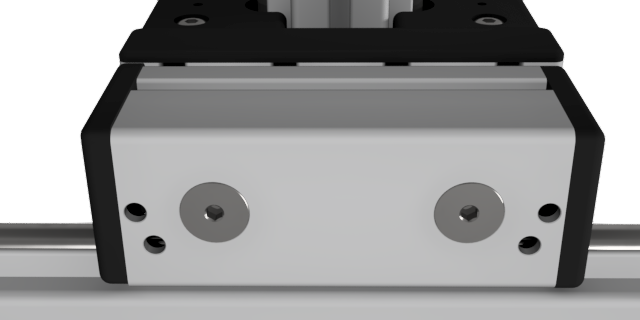

Mit Lagereinheiten werden Linearschlitten aufgebaut. Sie werden paarweise verwendet Jeweils 1 Stück exzentrisch (Diese wird spielfrei eingestellt) und gegenüber 1 Stück zentrisch. Um den Verschleiß zu minimieren ist grundsätzlich an jeder Lagereinheit ein Abstreif-Schmiersystem zu verbauen.
Mit Lagereinheiten werden Linearschlitten aufgebaut. Sie werden paarweise verwendet Jeweils 1 Stück exzentrisch (Diese wird spielfrei eingestellt) und gegenüber 1 Stück zentrisch. Um den Verschleiß zu minimieren ist grundsätzlich an jeder Lagereinheit ein Abstreif-Schmiersystem zu verbauen.
Mit Lagereinheiten werden Linearschlitten aufgebaut. Sie werden paarweise verwendet Jeweils 1 Stück exzentrisch (Diese wird spielfrei eingestellt) und gegenüber 1 Stück zentrisch. Um den Verschleiß zu minimieren ist grundsätzlich an jeder Lagereinheit ein Abstreif-Schmiersystem zu verbauen.
Mit Lagereinheiten werden Linearschlitten aufgebaut. Sie werden paarweise verwendet Jeweils 1 Stück exzentrisch (Diese wird spielfrei eingestellt) und gegenüber 1 Stück zentrisch. Um den Verschleiß zu minimieren ist grundsätzlich an jeder Lagereinheit ein Abstreif-Schmiersystem zu verbauen.
Mit Lagereinheiten werden Linearschlitten aufgebaut. Sie werden paarweise verwendet Jeweils 1 Stück exzentrisch (Diese wird spielfrei eingestellt) und gegenüber 1 Stück zentrisch. Um den Verschleiß zu minimieren ist grundsätzlich an jeder Lagereinheit ein Abstreif-Schmiersystem zu verbauen.
Mit Lagereinheiten werden Linearschlitten aufgebaut. Sie werden paarweise verwendet Jeweils 1 Stück exzentrisch (Diese wird spielfrei eingestellt) und gegenüber 1 Stück zentrisch. Um den Verschleiß zu minimieren ist grundsätzlich an jeder Lagereinheit ein Abstreif-Schmiersystem zu verbauen.

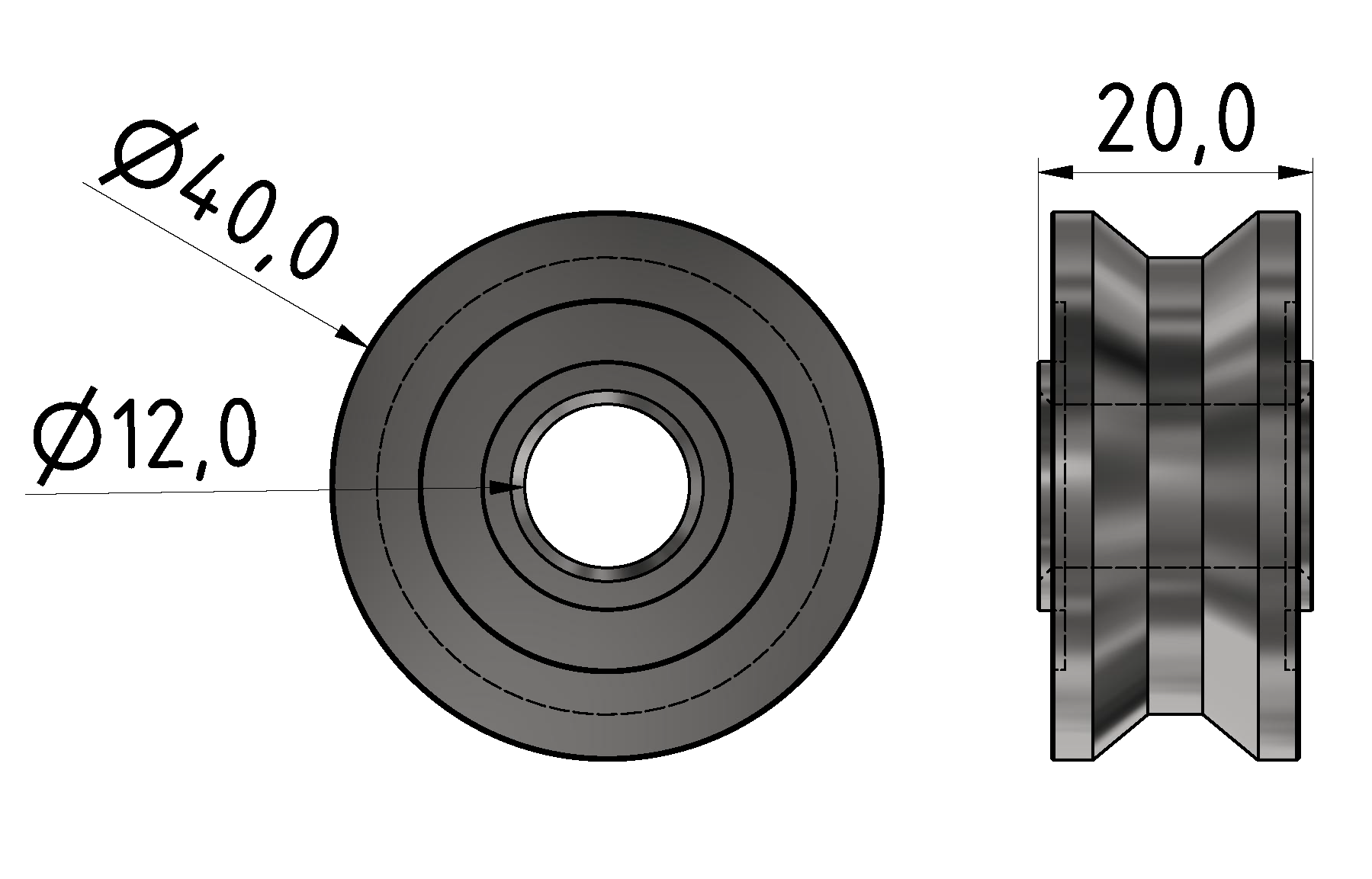

Präzisions Laufrolle zur Verwendung in den Lagereinheiten 8.
Präzisions Laufrolle zur Verwendung in den Lagereinheiten 8.

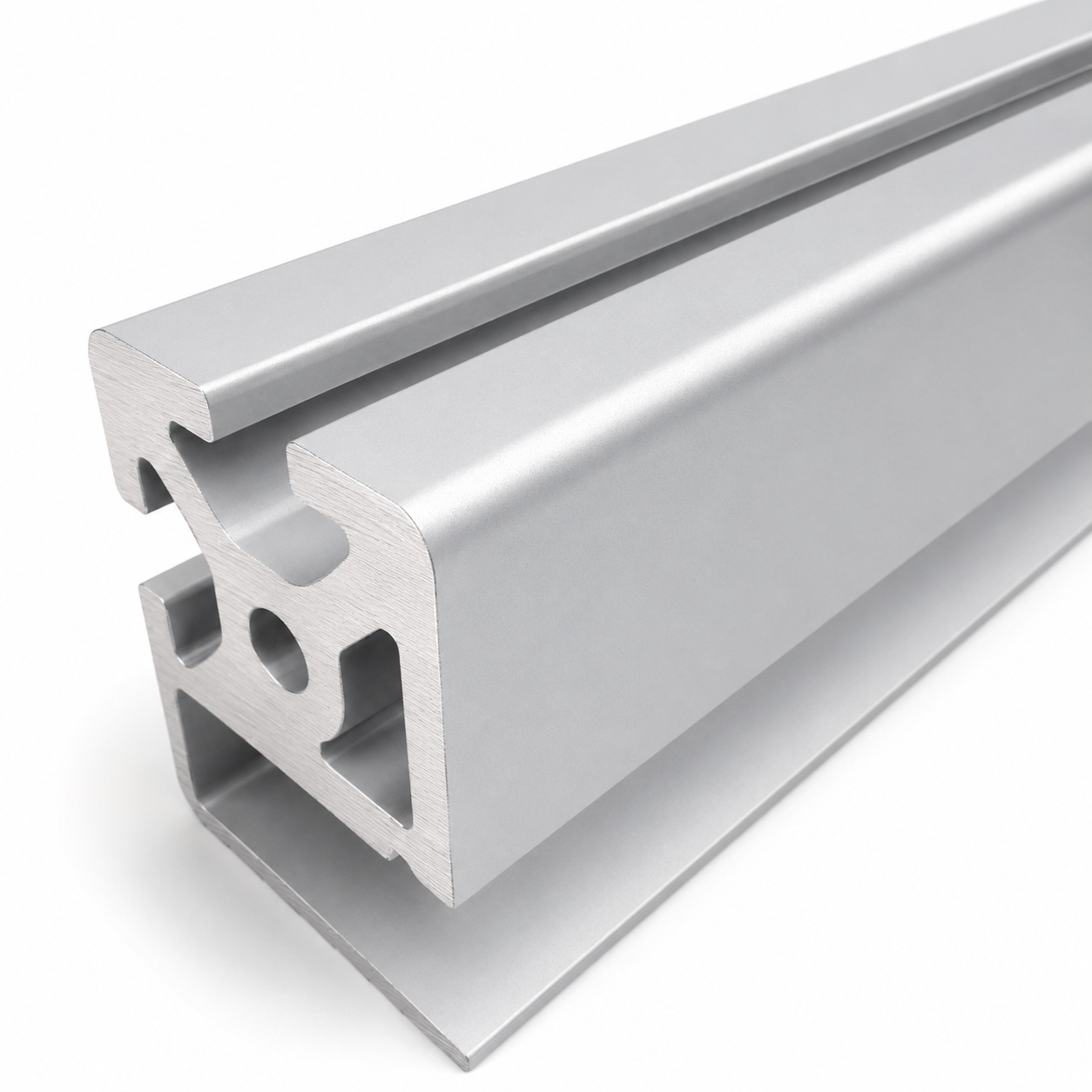

Das Laufrollenprofil wird zum Erstellen von Lagereinheiten D10 in passender Länge bis 6000mm verwendet

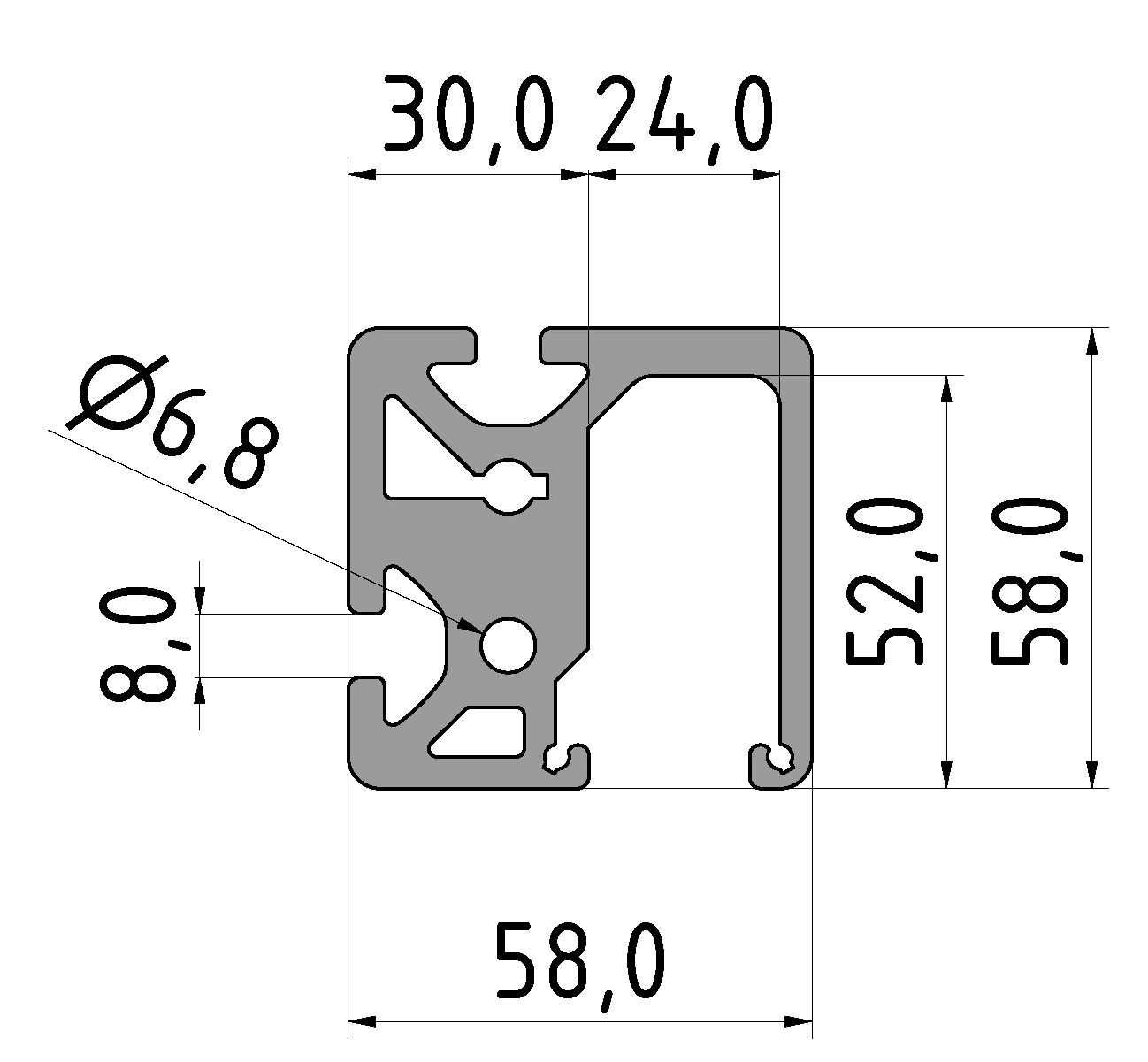

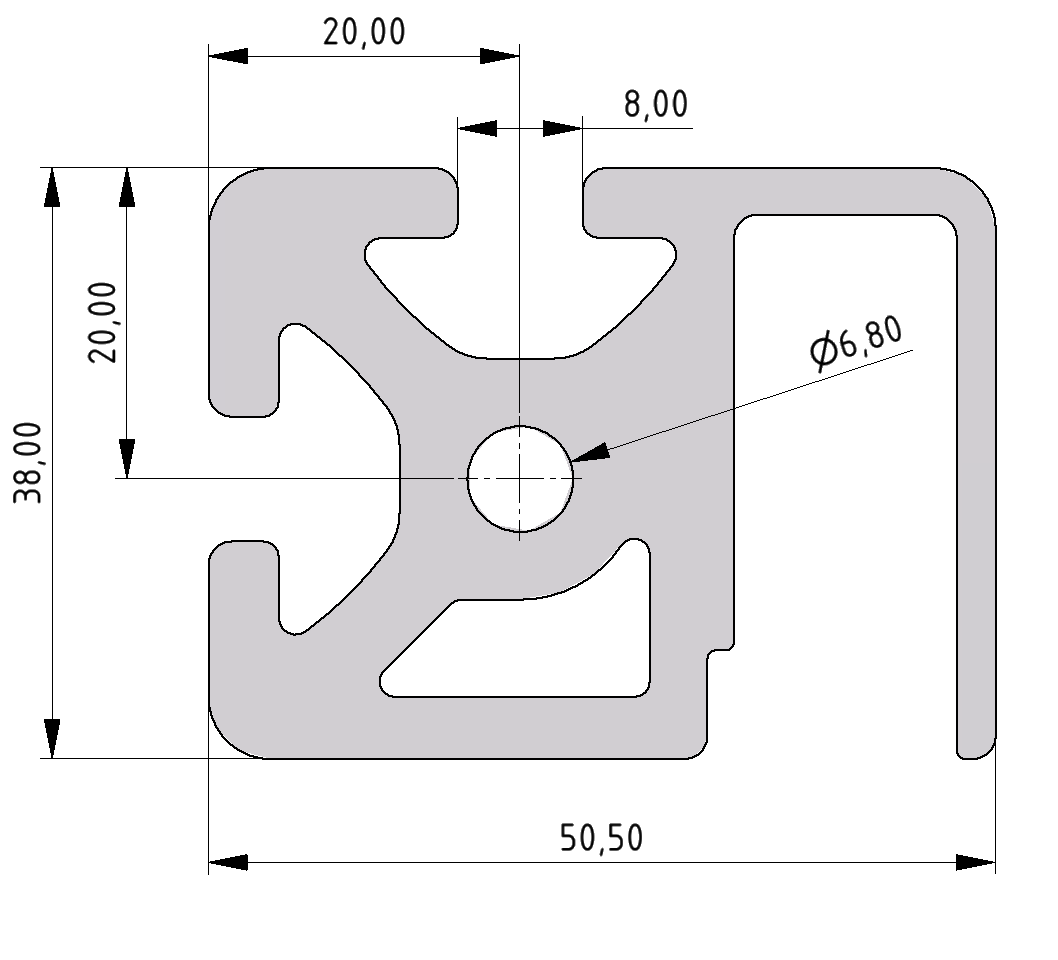

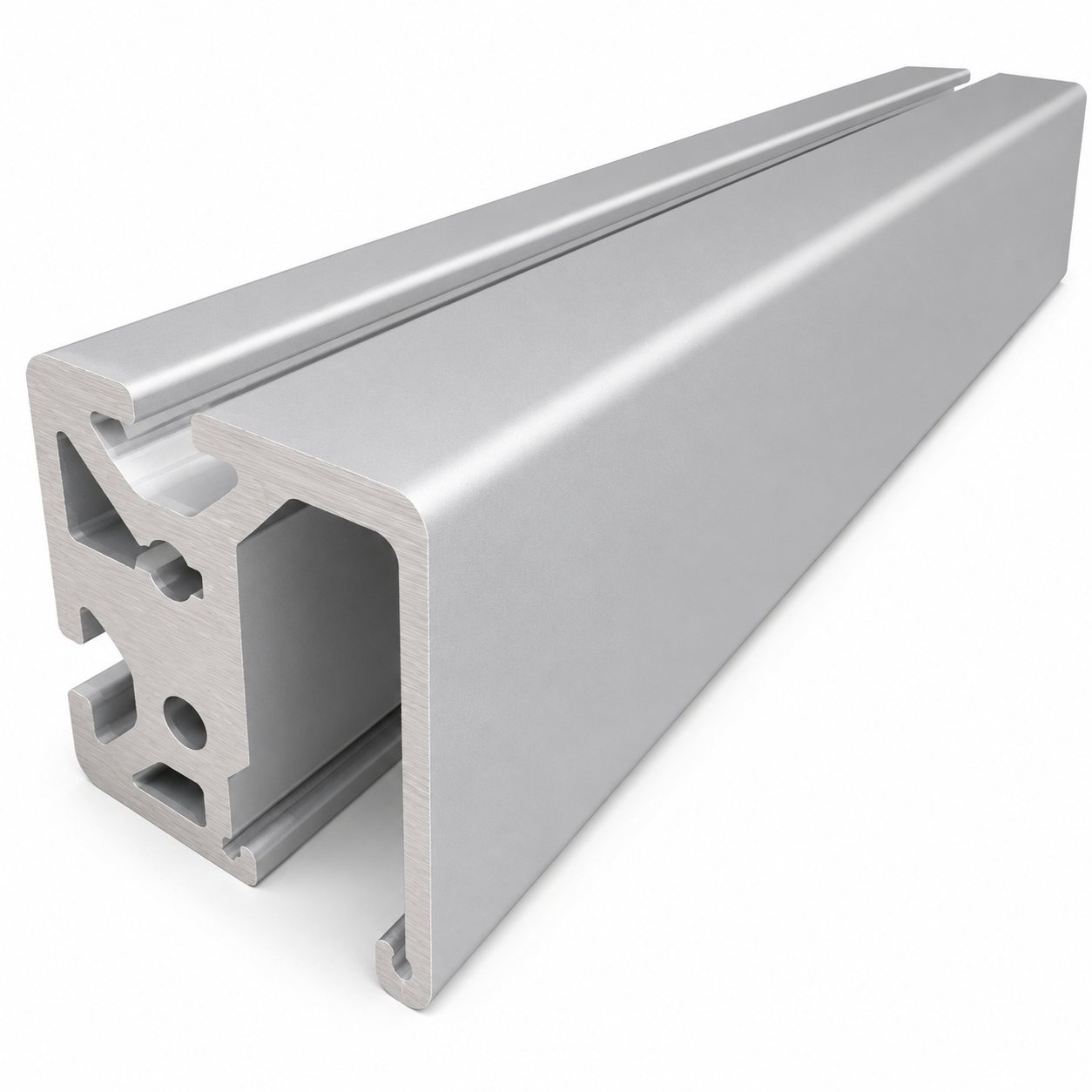

Das Laufrollenprofil wird zum Erstellen von Lagereinheiten D14 in passender Länge bis 6000mm verwendet
Parabelfedern werden für die Dämpfung von Stößen verwendet diese sind in verschiedenen Größen lieferbar.
Parabelfedern werden für die Dämpfung von Stößen verwendet diese sind in verschiedenen Größen lieferbar.
Parabelfedern werden für die Dämpfung von Stößen verwendet diese sind in verschiedenen Größen lieferbar.

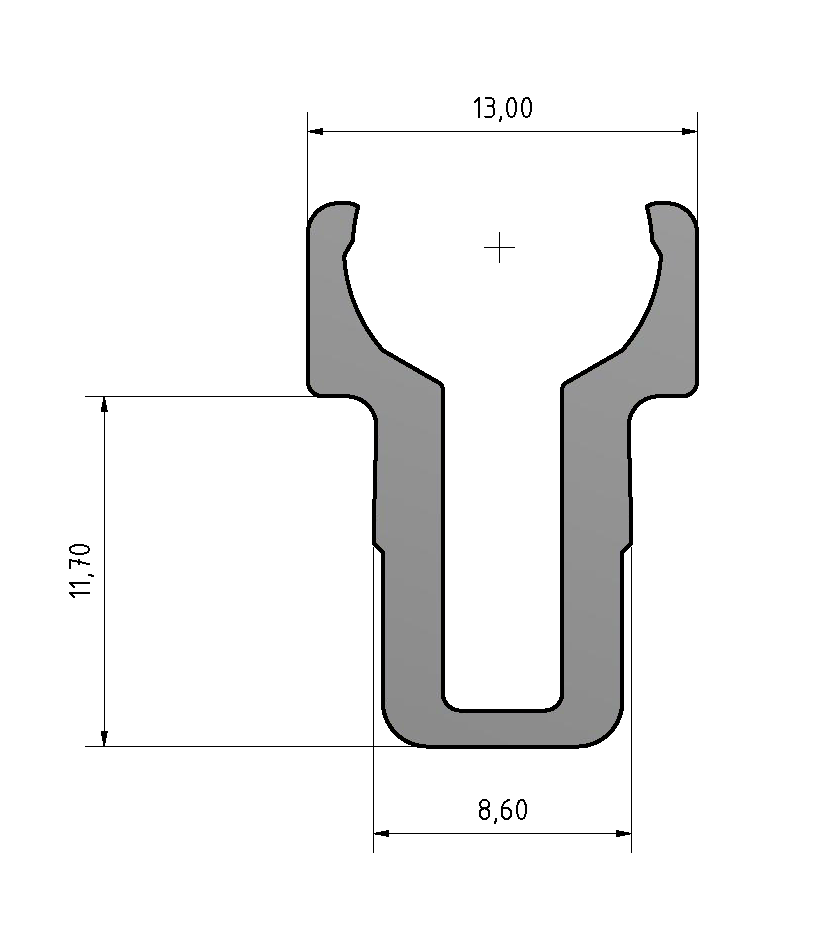

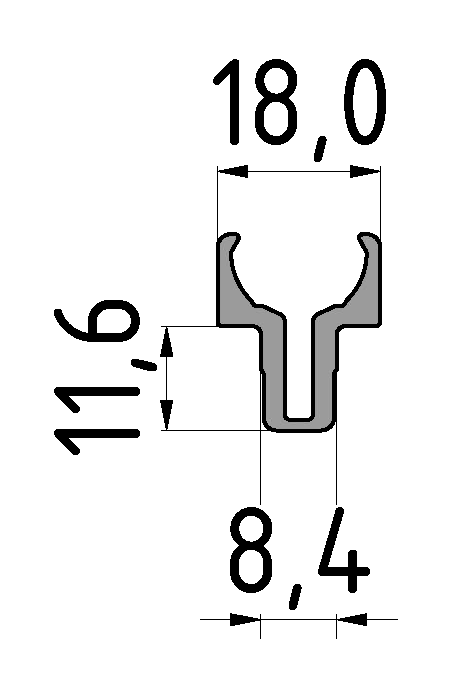

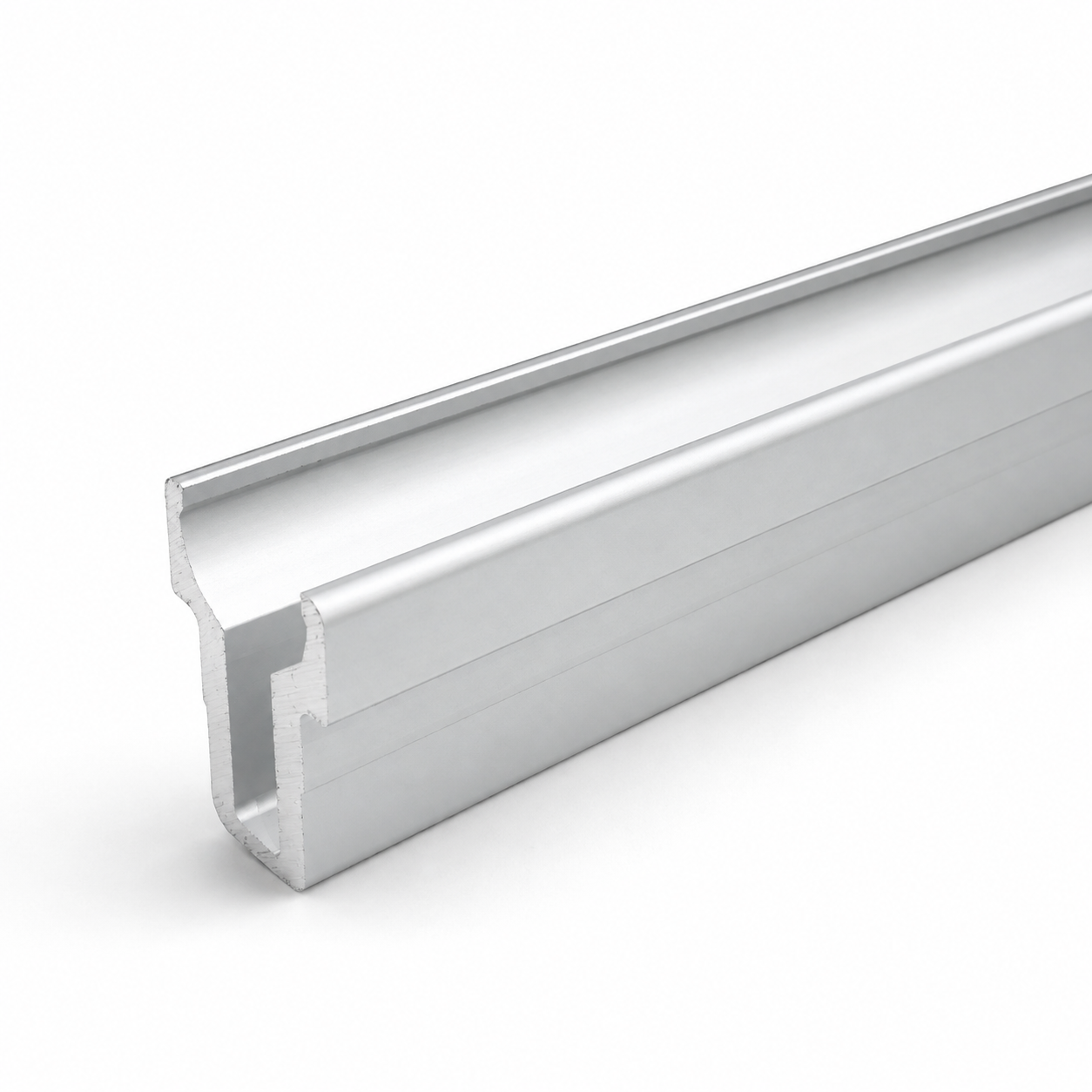

Das Wellenklemmprofil dient zur Aufnahme der Führungswelle d10. Durch Eindrücken des Wellenklemmprofils in die Profilnut wird die Welle verpresst. Gesichert werden die Wellen durch einen Zylinderstift DIN6325.

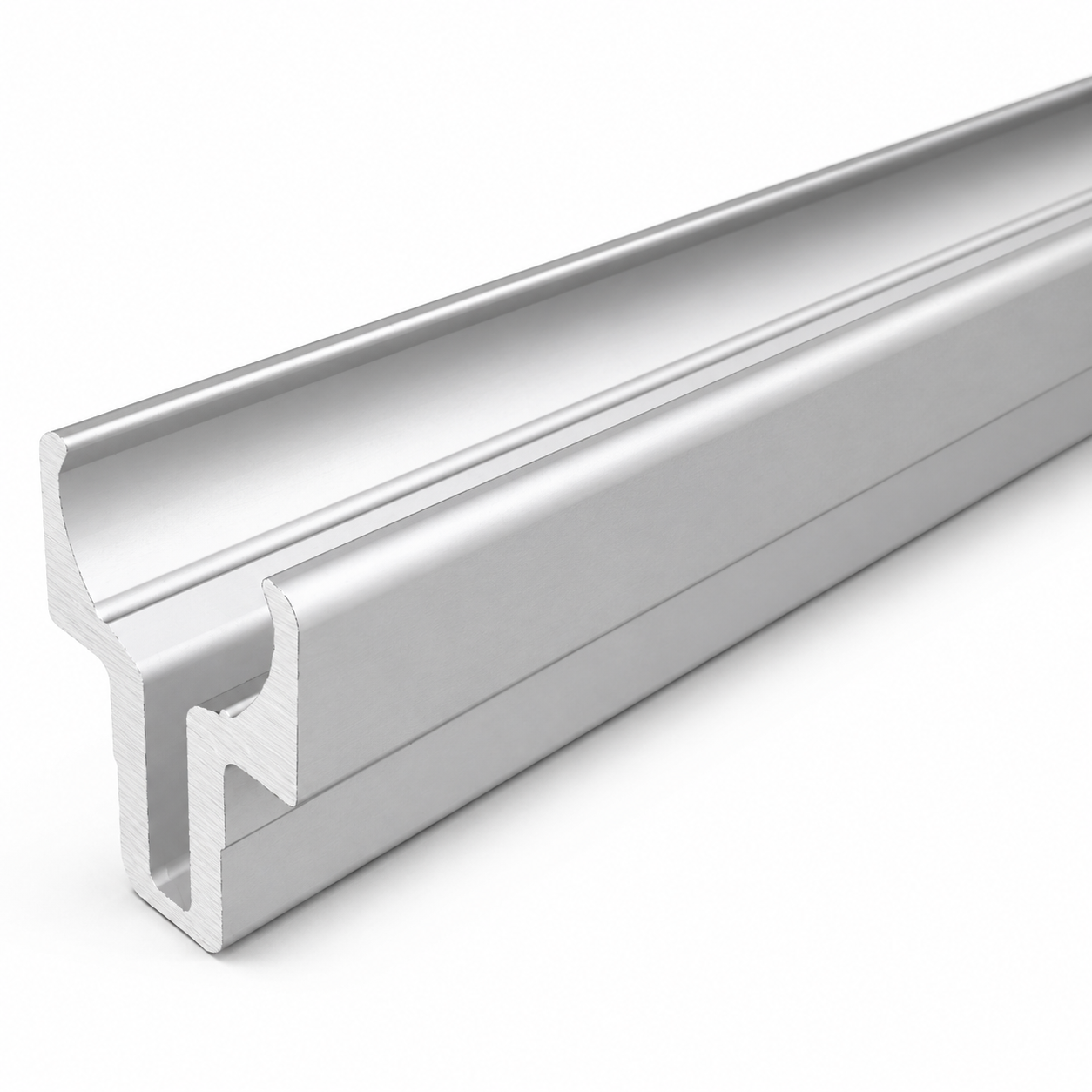

Das Wellenklemmprofil dient zur Aufnahme der Führungswelle d14. Durch Eindrücken des Wellenklemmprofils in die Profilnut wird die Welle verpresst. Gesichert werden die Wellen durch einen Zylinderstift DIN6325.

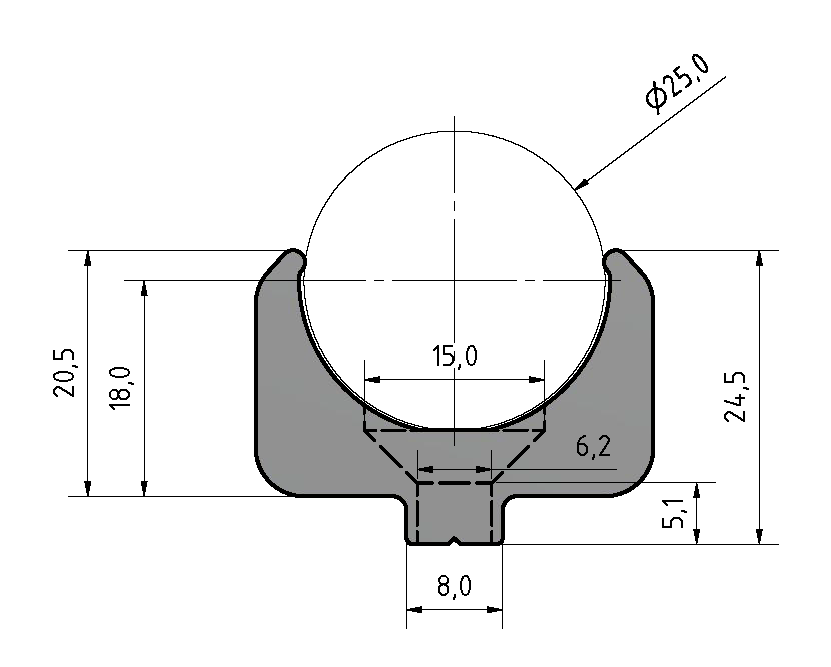

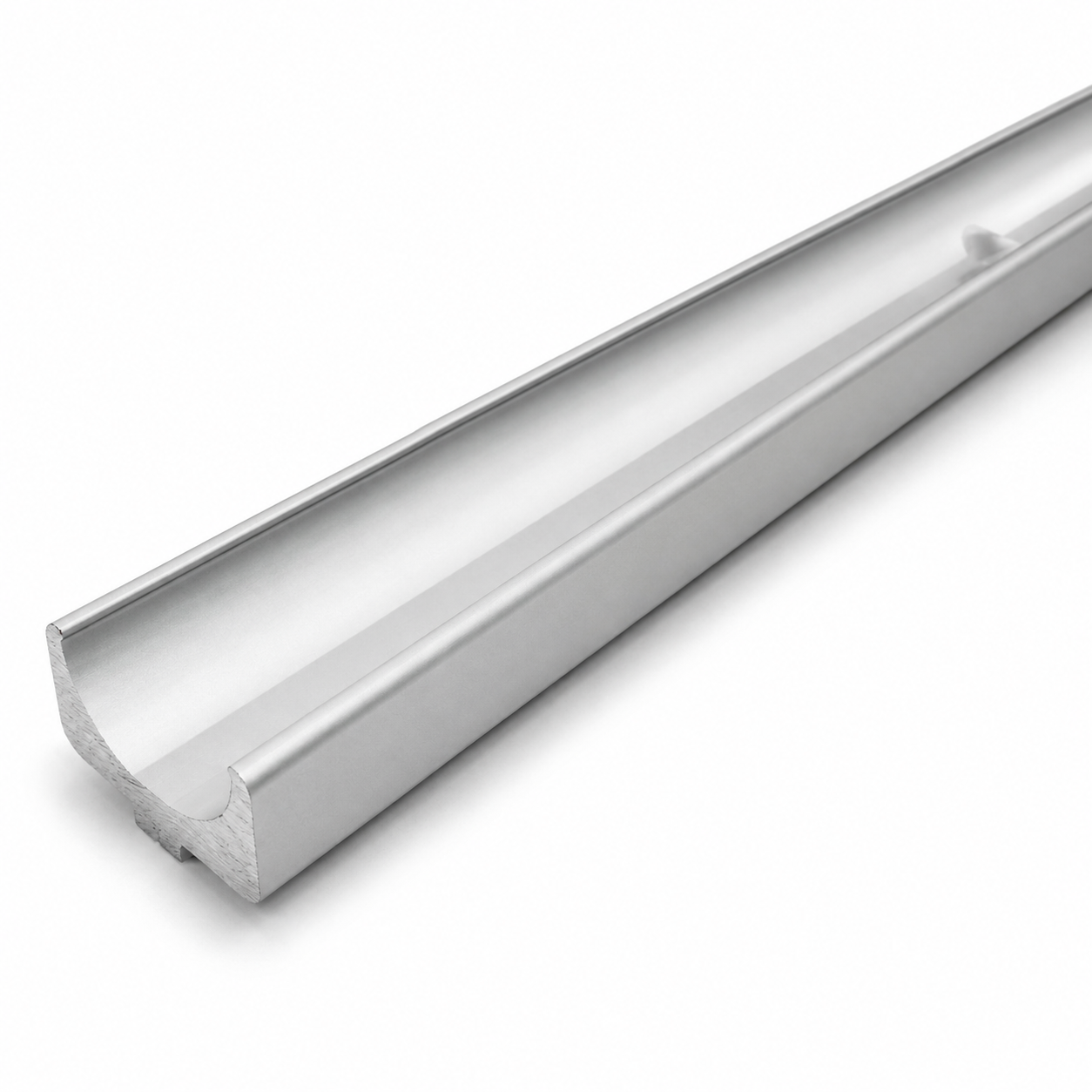

Das Wellenklemmprofil dient zur Aufnahme der Führungswelle d25Das Wellenklemmprofil wird mit S1397 Senkschrauben M6x16 DIN 7991 und NI-1040 Nutensteinen M6, verzinkt-8 verschraubt.Die Bohrungen für die Verschraubung haben einen Abstand von 200 mmKompatibel mit item 0.0.026.30
Zum Erstellen von hochdynamischen Linearantrieben mit Zahnriemenantrieb.
Zum Erstellen von hochdynamischen Linearantrieben mit Zahnriemenantrieb.
Zum Erstellen von hochdynamischen Linearantrieben mit Zahnriemenantrieb.Kompatibel mit item 0.0.366.11
Eigenschaften und Vorteile von Rollenführungen
- Hohe Tragfähigkeit: Rollenführungen können schwere Lasten problemlos bewältigen und eignen sich ideal für anspruchsvolle industrielle Umgebungen.
- Präzise Bewegungsführung: Durch die Verwendung von Rollenketten wird eine gleichmäßige und stabile Bewegung mit minimalen Schwankungen des Verschiebewiderstands erreicht.
- Schmutzresistenz: Im Vergleich zu Kugelführungen sind Rollenführungen deutlich unempfindlicher gegenüber Verunreinigungen, was sie besonders für raue Umgebungen prädestiniert.
- Geräuscharme Bewegung: Die Rollenführungen erzeugen nur geringe Geräusche, was zu einer angenehmeren Arbeitsumgebung beiträgt.
- Wartungsfreundlichkeit: Dank der Verwendung von Rollenketten und optimierter Schmiermittelrückhaltung ermöglichen Rollenführungen einen langfristig wartungsfreien Betrieb.
FAQ: Häufig gestellte Fragen zu Rollenführungen
Hier finden Sie Antworten auf häufig gestellte Fragen zu unseren Rollenführungen.
Was ist der Unterschied zwischen Rollenführungen und Kugelführungen?
Rollenführungen verwenden größere Wälzkörper (Rollen) und sind dadurch robuster gegenüber Schmutz und Ungenauigkeiten. Kugelführungen bieten oft höhere Präzision, sind aber empfindlicher.
Welche Materialien werden für Rollenführungen verwendet?
Rollenführungen bestehen typischerweise aus gehärteten Stahlschienen und Stahlrollen. Für spezielle Anwendungen gibt es auch Ausführungen in Edelstahl oder mit Kunststoffrollen.
Wie werden Rollenführungen geschmiert?
Viele Rollenführungen verfügen über integrierte Schmierstoffreservoirs für eine langanhaltende Schmierung. Zusätzlich können externe Schmiervorrichtungen angebracht werden.
Können Rollenführungen Fehlausrichtungen ausgleichen?
Ja, Rollenführungen können Fehlausrichtungen in der Größenordnung von Millimetern sowohl in Bezug auf Parallelität als auch Ebenheit ausgleichen.
Wie hoch ist die Belastbarkeit von Rollenführungen?
Die Belastbarkeit variiert je nach Modell und Größe. Einige Rollenführungen können Lasten von bis zu 15.000 N pro Läufer tragen.
