Profil 5 80x20, kolor naturalny
Jednostka dostawy profilu:
długość docięta
Maunsystem GmbH
Loading...
24,02 €*
| Accessories total price | 0,00 € |
I'm a little text.
Accessories total price
24,02 € *
Numer produktu:
PI-4060 SZ
Manufacturer:
Maunsystem GmbH
Numer producenta:
1006761
Waga:
1.67 kg
Opis
Informacje dot. produktu "Profil 5 80x20, kolor naturalny"
Dzięki kompaktowej konstrukcji profile serii 5 nadają się szczególnie do małych i zoptymalizowanych pod względem masy podzespołów. Rowki i otwory w profilach serii 5 są przystosowane do śrub M5;
długość cięcia maks. 6000 mm
długość cięcia maks. 6000 mm
Kompatybilny z item 0.0.370.86
Details
lx 2,72 cm4
ly 36,08 cm4
wx 2,72 cm3
wy 9,02 cm3
Profilfläche 6,19 cm2
Gewicht 1,67 kg/m
ly 36,08 cm4
wx 2,72 cm3
wy 9,02 cm3
Profilfläche 6,19 cm2
Gewicht 1,67 kg/m
Step-Datei
| Jednostka dostawy: | Cięcie na wymiar |
|---|---|
| Jednostka dostawy profilu: | długość docięta |
| Kolor: | Aluminium naturalne |
| Rodzaj konstrukcji: | standard |
| Rowki: | otwarte rowki |
| Rozmiar: | 80x20 mm |
| Seria: | i-Seria 5 - 20 |
| Siła wyrwania z rowka: | F=500 N |
| Szerokość profilu: | 80 mm |
| Wysokość profilu: | 20 mm |
Pomiń galerię produktów
![Zaślepka 5 80x20, kolor czarny]( "Zaślepka 5 80x20, kolor czarny")
Cena regularna:
Od
0,80 €
AI-4040

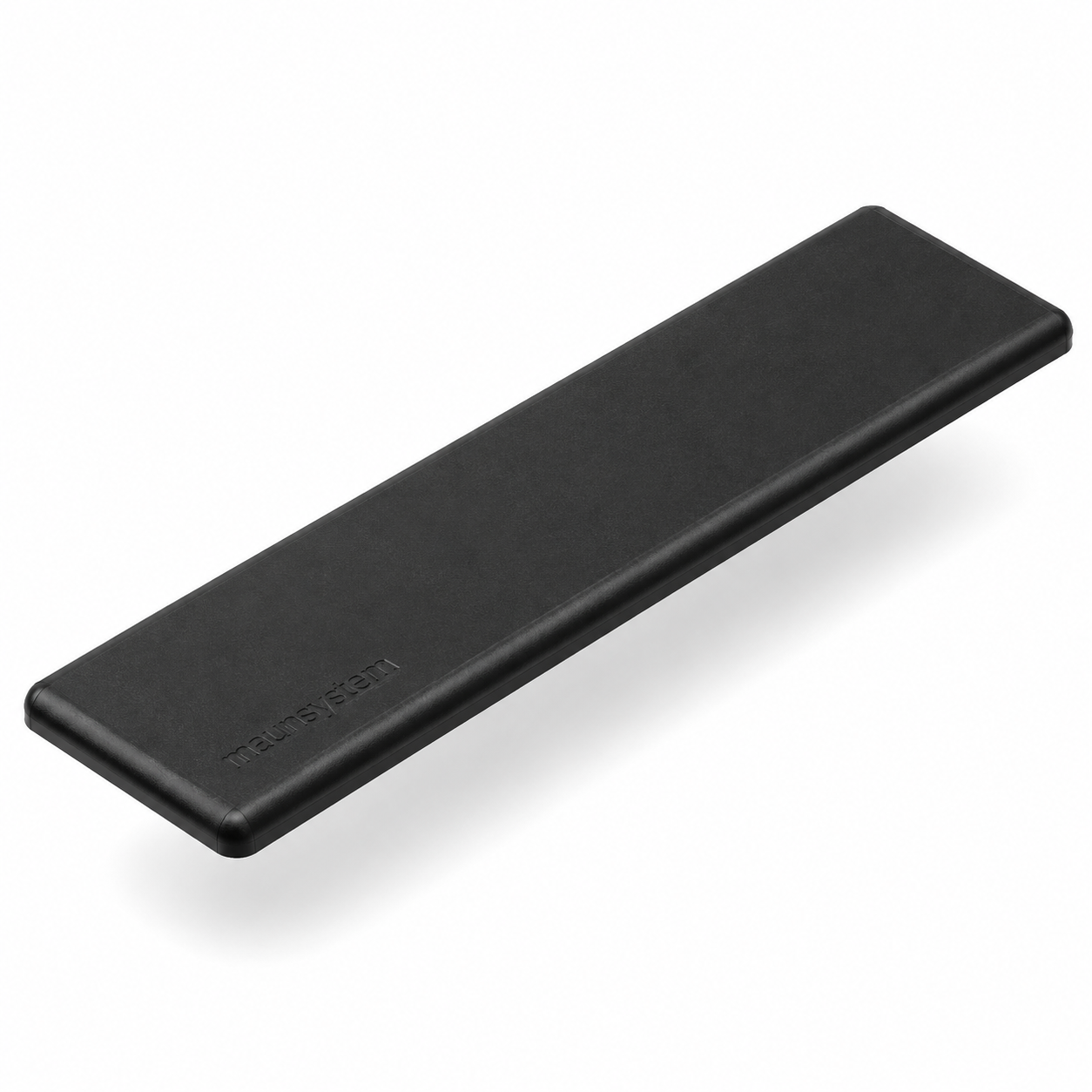

Zaślepka 5 80x20, kolor czarny
Zaokrąglone zaślepki do czoła różnych przekrojów profili. Nie ma potrzeby gratowania powierzchni cięcia. zaślepki mocuje się poprzez wbicie w otwory rdzeniowe.
Pomiń galerię produktów
![Łącznik standardowy 5 ESD, ocynk.]( "Łącznik standardowy 5 ESD, ocynk.")
Cena regularna:
Od
0,73 €
![Łącznik standardowy 5, ocynk.]( "Łącznik standardowy 5, ocynk.")
Cena regularna:
Od
0,55 €
![Zestaw kątownika 5 20x20]( "Zestaw kątownika 5 20x20")
Cena regularna:
Od
4,50 €
![Zestaw łącznika uniwersalnego 5, ocynk.]( "Zestaw łącznika uniwersalnego 5, ocynk.")
Cena regularna:
Od
1,63 €
![Zestaw łącznika automatycznego 5, ocynk.]( "Zestaw łącznika automatycznego 5, ocynk.")
Cena regularna:
Od
2,89 €
VI-4027
Łącznik standardowy 5 ESD, ocynk.
Odkryj standardowy zestaw łączący 5 ESD, ocynk – idealne rozwiązanie zapewniające stabilne i bezpieczne pod względem elektrostatycznym połączenia w konstrukcjach z profili aluminiowych. Ten wysokiej jakości zestaw łącznika umożliwia tworzenie połączeń prostopadłych między profilami serii 5, zapewniając jednocześnie wysoką odporność na przesuwanie i skręcanie.Właściwości:Materiał: stal, ocynkGwint: M5Zabezpieczenie ESD: TakMoment dokręcania: 4,5 NmZakres dostawy:Standardowa blacha łącząca 5, stal, ocynkSpecjalna śruba półokrągła podobna do ISO 7380-M5x12, stal, ocynkzestaw łącznika wyróżnia się konstrukcją minimalnie wystającą z rowka i posiada zabezpieczenie przed obracaniem się, działające z obu stron. Specjalna śruba przebija izolacyjną warstwę anodowaną profili, co zapewnia kontakt bezpieczny pod względem elektrostatycznym. Do montażu konieczne jest wycięcie gwintu w otworze rdzeniowym pierwszego profilu, podczas gdy drugi profil wymaga otworu montażowego.Skorzystaj z wysokiej jakości i trwałości standardowego zestawu łączącego 5 ESD, ocynkgo, i zoptymalizuj swoje konstrukcje dzięki temu niezawodnemu elementowi łączącemu.
VI-4025
Łącznik standardowy 5, ocynk.
Standardowy zestaw łącznika 5 – kompatybilny z produktem item 0.0.370.08 – to sprawdzone rozwiązanie do tworzenia wytrzymałych połączeń pod kątownikem 90° w profilach serii 5. Precyzyjne dopasowanie oraz ocynk konstrukcja zapewniają trwałe i wytrzymałe połączenie. Cechy produktu: – Do profili aluminiowych z rowkiem 5– Wykonanie ocynk zapewniające ochronę przed korozją– Do stosowania w połączeniach profili pod kątownikem prostym– Kompatybilny z numerem katalogowym item: 0.0.370. 08– W zestawie śruby mocujące i nakrętki rowkowe Idealny do kompaktowych konstrukcji ramowych, obudów lub lekkich nadbudówek w budowie maszyn i urządzeń. n
ZI-4040
Zestaw kątownika 5 20x20
Zestaw kątowników 5 20x20 – kompatybilny z elementem item 0.0.425.02 – to stabilny, ocynk zestaw łącznika do połączeń pod kątownikem 90° w systemie profili 5. Umożliwia on proste i niezawodne połączenie dwóch profili aluminiowych serii 5 o przekroju 20x20 mm. Właściwości produktu: – Wymiary: 20 × 20 mm– Materiał: stal ocynk– W zestawie elementy mocujące– Kompatybilny z item 0.0.425. 02– Pasuje do profili z rowkiem 5 (20x20 mm) Idealny do lekkich konstrukcji ramowych, osłon lub nadbudówek w budowie maszyn i urządzeń.
VI-4020
Zestaw łącznika uniwersalnego 5, ocynk.
Uniwersalny zestaw łącznika 5, ocynk – kompatybilny z item 0.0.370.27 – umożliwia stabilne połączenie pod kątownikem 90° między dwoma profilami serii 5, bez konieczności obróbki profili. Połączenie jest siłowe, kompaktowe i łatwe do wykonania – idealne do lekkich konstrukcji, obudów lub stelaży o kompaktowych wymiarach. Przegląd właściwości: – Kompatybilny z profilami z rowkiem 5– Nie wymaga obróbki profili– Solidne, ocynk elementy stalowe– Kompaktowa konstrukcja do mniejszych projektów– Produkt odpowiada nr item 0.0.370.27 Niezawodny, uniwersalny łącznik dla wszystkich, którzy chcą realizować smukłe i stabilne konstrukcje w zakresie małych elementów.
VI-4035
Zestaw łącznika automatycznego 5, ocynk.
zestaw łącznika automatyczny 5, ocynk – kompatybilny z produktem item nr 0.0.391.60 – umożliwia wyjątkowo szybkie i ukryte połączenie dwóch profili aluminiowych pod kątownikem 90°. Dzięki automatycznej funkcji uchwyt szczękowyowej nie jest konieczna obróbka profili, co pozwala zaoszczędzić czas i wysiłek. Cechy produktu: – Pasuje do profili aluminiowych z rowkiem 5– Materiał: stal ocynk zapewniająca solidne połączenie– Kompatybilny z numerem katalogowym item: 0.0.391. 60– Łatwy montaż dzięki automatycznemu blokowaniu– Idealny do kompaktowych, estetycznych konstrukcji Ten zestaw łącznika to idealne rozwiązanie do tworzenia stabilnych, niewidocznych połączeń w przypadku profili o małych przekrojach – oszczędza czas i jest niezawodny.
