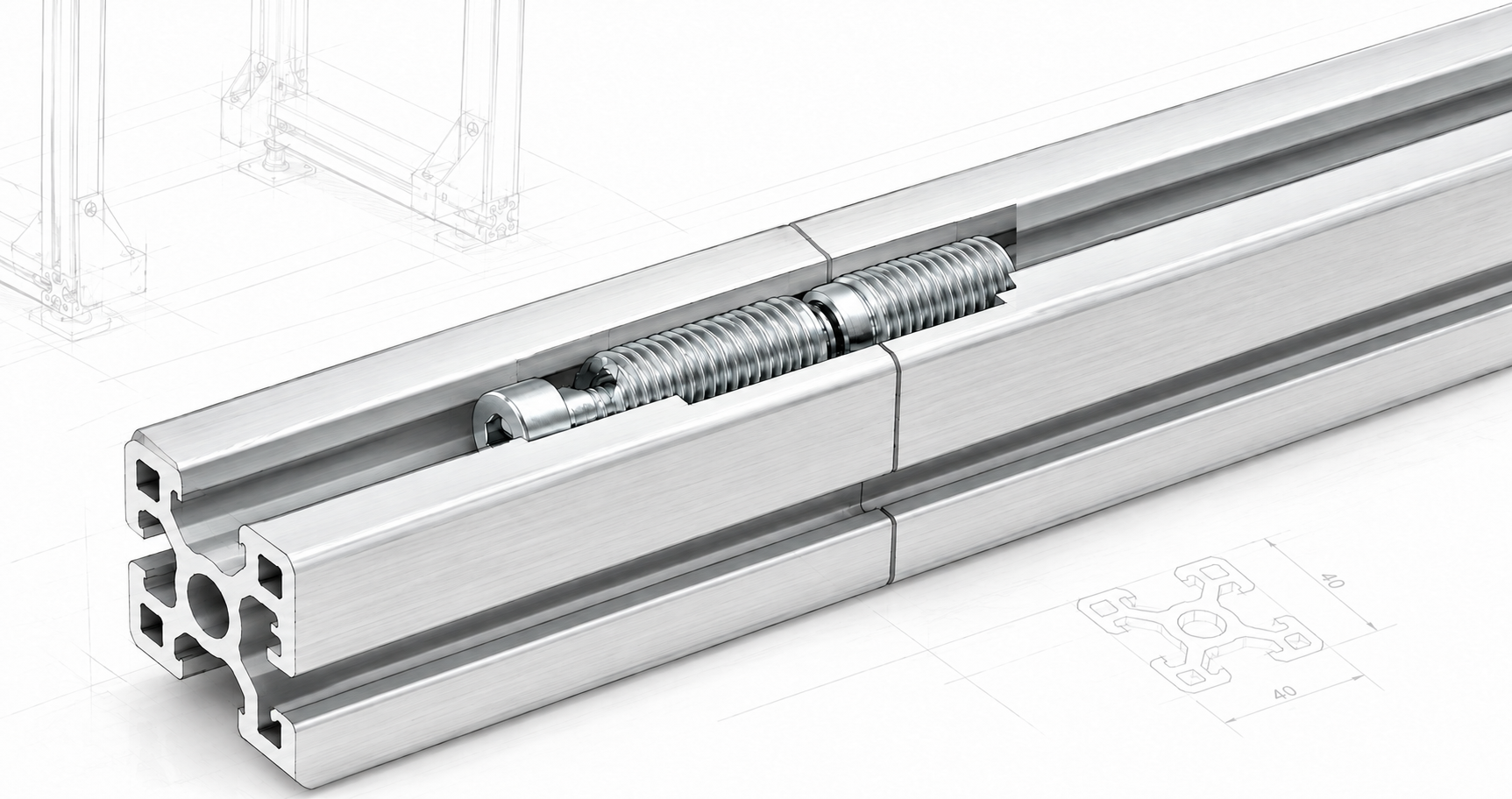

Łącznik czołowy (zwany też łącznikiem wzdłużnym lub przedłużeniem profilu) jest mechanicznym elementem techniki montażu, który łączy dwa aluminiowe profile konstrukcyjne czołowo (180°). Służy przede wszystkim do przedłużania długości profili powyżej standardowej długości dostawy (zazwyczaj 6.000 mm) lub do ekonomicznego ponownego wykorzystania resztek. Połączenie jest realizowane kształtowo i siłowo wewnątrz wpustu T lub otworu rdzeniowego. Należy przy tym uwzględnić, że sztywność na zginanie w miejscu łączenia jest zredukowana w porównaniu do ciągłego przekroju profilu.
Co to jest łącznik czołowy?
Łącznik czołowy jest centralnym elementem do realizacji liniowych przedłużeń w modułowych systemach profilowych. Profile aluminiowe (np. seria 8 lub 10, siatka 40/45) są zazwyczaj dostarczane w sztangach 6-metrowych. Do przenośników, wielkogabarytowych ogrodzeń ochronnych lub osi liniowych o większej rozpiętości stosuje się łączniki czołowe.
W przeciwieństwie do kątowników, które łączą profile pod kątem 90°, łącznik czołowy zapewnia osiowe przedłużenie. Siedzi zazwyczaj ukryty wewnątrz wpustu lub centralnego otworu rdzeniowego, tak że zewnętrzny kontur pozostaje wolny dla elementów dodatkowych takich jak elementy płaskie lub drzwi przesuwne.
Technicznie rozróżnia się głównie:
- Łącznik czołowy profilu (wewnętrzny): Są wsuwane we wpusty profilu i mocowane za pomocą śrub dociskowych.
- Łącznik automatyczny (czołowy): Są wkręcane w otwór rdzeniowy profilu i wsuwają się we wpust odpowiednika.
Cel & Pytania kluczowe
Przy stosowaniu przedłużeń profili w konstrukcji i zaopatrzeniu pojawiają się stale centralne pytania:
- Jak zachowuje się sztywność?
Czy połączony dźwigar może przejąć taki sam moment gnący jak ciągły profil? Odpowiedź: Nie, miejsce połączenia jest typowo najsłabszym ogniwem pod względem ugięcia. - Czy wymagana jest obróbka mechaniczna?
Czy trzeba wiercić lub gwintować, czy wystarczy proste cięcie i montaż kluczem imbusowym? Wiele łączników czołowych i automatycznych jest zaprojektowanych tak, aby można je było montować bez lub tylko z minimalną obróbką profilu. - Czy wpust pozostaje użyteczny?
Czy łącznik blokuje kanał wpustu dla późniejszych nakrętek młoteczkowych lub elementów płaskich? Wewnętrzne łączniki czołowe często blokują wpust lokalnie, podczas gdy czołowe łączniki automatyczne pozostawiają wpust w dużej mierze wolny.
Znaczenie w kontekście przemysłowym
- Logistyka & standaryzacja: Ramy maszynowe mogą być transportowane segmentami i łączone na miejscu.
- Redukcja kosztów (optymalizacja odpadów): Resztki są ekonomicznie ponownie wykorzystywane.
- Elastyczność w budowie maszyn specjalnych: Profile mogą być przedłużane zamiast być całkowicie wymieniane.
Ważne elementy / techniczne elementy podstawowe łączników czołowych
- Korpus łącznika: Zazwyczaj ze stali ocynkowanej lub stali nierdzewnej, precyzyjnie dopasowany do wpustu T.
- Śruby dociskowe / śruby bez łba: Zapewniają zaciśnięcie poprzez połączenie siłowe. Właściwy moment dokręcania jest decydujący dla odporności na drgania.
- Wyrównanie potencjałów (ESD): Konstrukcje przebijają przy dokręcaniu warstwę anodowaną i umożliwiają elektryczną przewodność.
- Mechanika przenoszenia sił: Dobre przenoszenie sił rozciągających i ściskających, ograniczona zdolność przejmowania momentów gnących. Przy wysokich obciążeniach zalecane dodatkowe blachy zewnętrzne.
Czynniki wpływające na dobór & zastosowanie
Przy projektowaniu przedłużenia profilu konstruktorzy muszą rozważyć następujące czynniki:
| Czynnik | Wpływ na łącznik czołowy |
|---|---|
| Przypadek obciążenia & dynamika | W przypadku wibracji lub wysokich momentów gnących wzmocnić za pomocą zewnętrznych płaskowników. |
| Przekrój profilu | Duże profile oferują większą powierzchnię zaciskową; ciężkie profile korzystają z kilku łączników równolegle. |
| Nakład obróbki | Łączniki automatyczne oszczędzają czas wiercenia, wymagają dostępu do czoła profilu. |
| ESD / przewodność | Stosować łączniki przewodzące, gdy wymagane jest uziemienie. |
| Estetyka a funkcja | Wewnętrzne niewidoczne; zewnętrzne płyty stabilniejsze, ale widoczne. |
| Kompatybilność | Pasujące do rowka 8, rowka 10 itp.; uwzględnić typ systemu (I-Typ / B-Typ). |
Korzyści dla firm & zespołów technicznych
Dla firmy:
Wysoka efektywność materiałowa dzięki wykorzystaniu odpadów. Standardowe długości można elastycznie łączyć w dłuższe odcinki. Gospodarka magazynowa pozostaje szczupła i planowalna.
Dla konstrukcji & produkcji:
Odwracalna konstrukcja umożliwia demontaż, przedłużanie lub skracanie istniejących konstrukcji. Iteracje w budowie oprzyrządowania są ułatwione.
Wskazówka praktyczna dla konstrukcji & zakupów
Unikaj połączenia stykowego w obszarze maksymalnego momentu!
- Najlepsza praktyka: Miejsce połączenia umieszczać blisko podpory (ok. 1/5 rozpiętości).
- Przesunięcie: Równoległe profile nie powinny stykać się na tej samej wysokości (łączyć „na przesunięcie“).
- Dodatkowe zabezpieczenie: Przy krytycznych obciążeniach stosować dodatkowe zewnętrzne płaskowniki.
Aktualny przykład z praktyki
Projekt: Modularna obudowa dla 15-metrowego odcinka transferowego. Profile dostarczono w segmentach 3-metrowych i łączono na miejscu za pomocą automatycznych łączników stykowych. Ponieważ nie zastosowano zewnętrznych płyt, elementy powierzchniowe z poliwęglanu mogły być prowadzone w rowku w sposób ciągły. Czas montażu został znacznie skrócony w porównaniu z konstrukcją spawaną.
Trendy przyszłości
Trendem jest „Circular Assembly“. Łączniki stykowe umożliwiają renowację istniejących stelaży i przyczyniają się do redukcji CO₂. Cyfrowe systemy CAD będą w przyszłości celowo integrować odpady materiałowe w nowych konstrukcjach.
Podsumowanie
Łącznik stykowy jest centralnym elementem skalowalnych konstrukcji aluminiowych. Rozwiązuje problem ograniczonych długości profili i wspiera zrównoważoną gospodarkę poprzez ponowne wykorzystanie odpadów. Kluczowe znaczenie ma statycznie poprawne pozycjonowanie i ewentualne dodatkowe wzmocnienie miejsca połączenia.
FAQ – 5 najważniejszych pytań dotyczących łączników stykowych
Czy mogę używać łącznika stykowego do nośnych konstrukcji sufitowych?
Tylko w ograniczonym zakresie. W zastosowaniach krytycznych dla bezpieczeństwa wymagane są dodatkowe stalowe płaskowniki i obliczenia statyczne.
Jaka jest różnica między łącznikiem stykowym a łącznikiem profili?
Łącznik profili jest pojęciem nadrzędnym. Łącznik stykowy łączy profile osiowo (180°).
Czy potrzebuję specjalnych narzędzi?
Zazwyczaj wystarczy klucz imbusowy. Niektóre warianty wymagają wierceń wstępnych lub końcówek Torx.
Czy łączniki stykowe są kompatybilne z systemem?
Tak, o ile siatka modułowa i geometria rowka są zgodne (uwzględnić I-Typ / B-Typ).
Jak zapobiec poluzowaniu przy wibracjach?
Lakier zabezpieczający śruby lub wersje z uzębieniem zwiększają odporność na wibracje.
