Automatikverbinder einfach beschrieben

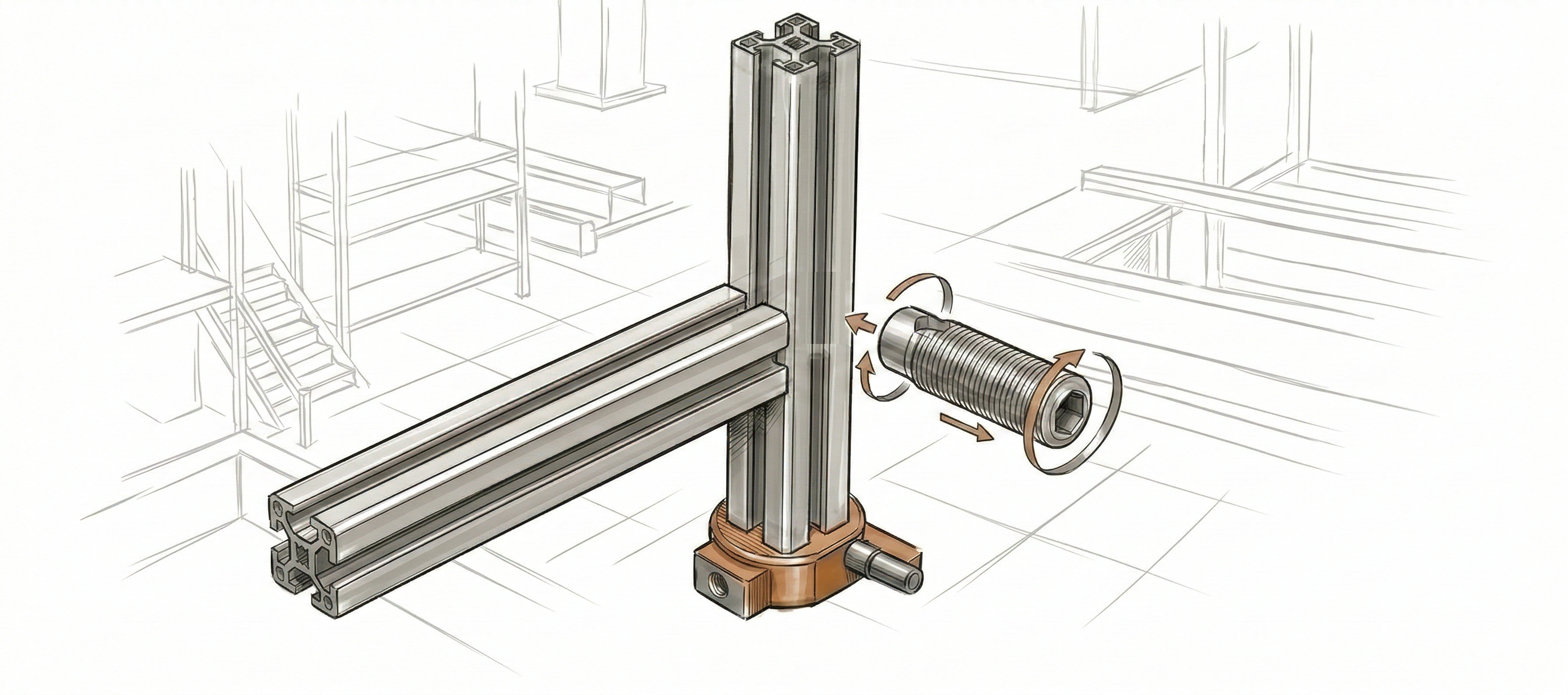

Automatikverbinder to element łączący aluminiowe profile konstrukcyjne metodą kształtową i siłową, montowany bez mechanicznej obróbki profilu (wiercenia). Poprzez wkręcenie tulei tnącej w nutę profilu powstaje typowo elektrycznie przewodzące, wysokoobciążalne złącze pod kątem 90°, idealne do elastycznych uchwytów montażowych i obudow ochronnych.
Co to jest Automatikverbinder?
Automatikverbinder (często określany też jako złącze szybkiego montażu lub universalny łącznik montażowy) to element techniki łączenia dla modułowych systemów profili nutowych. Umożliwia prostopadłe połączenie dwóch profili aluminiowych bez konieczności wykonywania obróbki skrawaniem, takiej jak wiercenie czy gwintowanie.
W przeciwieństwie do klasycznych łączników standardowych lub kołkowych, przy których rdzeń profilu musi być nawiercony, Automatikverbinder wykorzystuje bezpośrednio nutę T i przekrój profilu do zakotwienia. System składa się typowo z samogwintującej tulei gwintowanej, śruby walcowej i nakrętki młoteczkowej.
Typowe obszary zastosowań
- Stelaże maszyn o średnim obciążeniu
- Elastyczne ogrodzenia ochronne i systemy ścianek działowych
- Systemy stanowisk pracy wymagające częstej przebudowy
- Budowa prototypów i uchwytów
Cel i kluczowe pytania
Dla konstruktorów i pracowników działu utrzymania ruchu zastosowanie Automatikverbinderów odpowiada na istotne pytania codziennej praktyki:
-
Po czym rozpoznam właściwą wersję?
Dobór zależy przede wszystkim od szerokości nuty (np. Nut 8 lub Nut 10) i serii profilu (raster 30, 40, 45). Automatikverbinder do serii „lekkiej“ często nie jest kompatybilny z wersją „ciężką“, ponieważ średnice rdzenia nut różnią się. -
Jaką rolę odgrywają tuleja tnąca i przewodność elektryczna?
Ponieważ tuleja tnąca mechanicznie przebija izolującą warstwę anodownaną krawędzi nuty, może powstać elektrycznie przewodzące połączenie (ochrona ESD) bez konieczności stosowania dodatkowych podkładek zębatych. -
Jak wygląda kwestia odporności na drgania?
Dzięki połączeniu kształtowemu tulei gwintowanej w nucie złącze jest bardzo stabilne. Przy dynamicznych obciążeniach (np. na przenośnikach wibracyjnych) należy jednak sprawdzić, czy wymagane jest dodatkowe zabezpieczenie śruby.
Znaczenie w kontekście przemysłowym
We współczesnych zakupach B2B i projektowaniu Automatikverbinder odgrywa centralną rolę w zakresie efektywności:
- Brak kosztów obróbki: Profile muszą być jedynie przycinane na długość („Cut-to-Length“), elementy rysunkowe i czasy przygotowania przy wiertarkach nie są potrzebne.
- Tolerancja błędów: Jeśli profil został błędnie zamontowany, łącznik można poluzować i na nowo ustawić w dowolnym miejscu nuty. Profil nie traci wartości przez otwory wiertnicze.
- Skalowalność: Instalacje mogą być rozbudowywane podczas bieżącej pracy, ponieważ demontaż w celu obróbki nie jest konieczny.
Ważne komponenty / kluczowe elementy techniczne
Automatikverbinder opiera się na trzech głównych komponentach:
- Tuleja tnąca (tuleja gwintowana): Wkręca się ją czołowo w nutę pierwszego profilu. Uwaga: wiele systemów (np. kompatybilnych z item) stosuje gwint lewostronny, aby zapobiec odkręceniu się tulei podczas dokręcania śruby.
- Śruba walcowa: Przeważnie DIN 912 / ISO 4762, łączy tuleję z elementem przeciwległym w drugim profilu.
- Nakrętka młoteczkowa: Wsuwana jest w nutę drugiego profilu, pełni funkcję nakrętki i rozkłada siłę rozciągającą na krawędzie nuty.
Techniczna logika przenoszenia sił: Tuleja wgryza się w materiał (połączenie kształtowe w kierunku wzdłużnym), nakrętka młoteczkowa zaciska się (połączenie siłowe).
Czynniki wpływające na dobór i zastosowanie
Porównanie Automatikverbinder vs. klasyczny łącznik kołkowy:
| Czynnik | Automatikverbinder | Klasyczny łącznik kołkowy |
|---|---|---|
| Obróbka profilu | Brak (tylko przycięcie) | Wymagane wiercenie |
| Czas montażu | Bardzo szybki | Średnio (przez przygotowanie) |
| Nośność (statyczna) | Wysoka (typowo do ok. 4 000 N w zależności od serii) | Bardzo wysoka (połączenie kształtowe i siłowe) |
| Elastyczność | Bezstopniowo przesuwany | Związany z pozycją otworu |
| Koszty (elementu) | Średnio | Niższe |
| Całkowity koszt posiadania (TCO) | Niski (brak kosztów obróbki) | Średnio/wysoko (przez koszty pracy przy obróbce) |
| Zdolność ESD | Osiągalne automatycznie (tuleja tnąca) | Często musi być wytwarzana oddzielnie |
Korzyści dla przedsiębiorstw i zespołów technicznych
- Dla przedsiębiorstw: Uproszczone zarządzanie magazynem, profile wiercone specjalnie pod projekt nie są potrzebne. Wystarczy przycięcie materiału prętowego.
- Dla konstrukcji i produkcji: Oszczędność czasu przy opracowywaniu szczegółów, prosty montaż kluczem imbusowym lub Torx. Łączniki wewnętrzne estetycznie atrakcyjne.
Wskazówka praktyczna dla konstruktorów i działu zakupów
- Uwaga przy montażu tulei: Używać wkrętarki akumulatorowej z ograniczeniem momentu obrotowego lub klucza typu T.
- Sprawdzić gwint lewostronny: Siłowe wkręcanie w złym kierunku uszkadza czoło profilu.
- Wskazówka zakupowa: Stosować kompletne zestawy (tuleja + śruba + nakrętka młoteczkowa), aby uniknąć błędów przy kompletacji zamówień.
Aktualny przykład z praktyki
Producent rozwiązań intralogistycznych w 2025 roku przestawił linie montażowe dla bezzałogowych systemów transportowych (AGV) na elastyczny raster. Zastosowanie: Budowa wózków do dostarczania materiałów (regały supermarketowe) z profili aluminiowych 40x40 (Nut 8). Realizacja: Wyłączne stosowanie Automatikverbinderów. Zaleta: Po zmianie wymiarów nośników ładunku w 2026 roku regały zostały dostosowane w ciągu jednego weekendu, bez odpadów aluminium.
Trendy przyszłości
Patrząc na rok 2026 i dalej, ponowne użycie (Re-Use) staje się decydującym czynnikiem. Wymogi Ecodesign UE wymagają produktów trwałych i efektywnych zasobowo. Automatikverbinder są tu uważane za „enabler“ gospodarki o obiegu zamkniętym (Circular Economy): profile mogą być demontowane i ponownie używane bez otworów wiertniczych, co zmniejsza ślad CO₂.
Podsumowanie
Automatikverbinder to technicznie eleganckie rozwiązanie dla zmiennych konstrukcji aluminiowych. Łączy wysokie siły utrzymania z maksymalną elastycznością i eliminuje kosztowne etapy obróbki. Kto stawia na modułowość i szybką możliwość adaptacji, z tym elementem trudno się rozstać. Przy następnej konstrukcji sprawdź listę materiałów i zastąp kątowniki w obszarach często zmienianych Automatikverbinderami.
FAQ – 5 najważniejszych pytań dotyczących Automatikverbinderów
Czy Automatikverbinder jest kompatybilny z Bosch Rexroth lub item?
Tak, maunsystem oferuje Automatikverbinder geometrycznie pasujące do powszechnych standardów rynkowych (typ B / typ I). Decydujące są szerokość nuty, raster profilu i średnica rdzenia nuty.
Czy łącznik można wielokrotnie używać?
Tak, łącznik nadaje się do wielokrotnego użytku. Tuleje tnące pozostawiają gwinty, które nie wpływają negatywnie na stabilność.
Jakie narzędzie jest potrzebne?
Do tulei: specjalny wkrętnik lub klucz imbusowy/Torx. Do dokręcenia śruby wystarczy standardowy klucz kątowy.
Czy Automatikverbinder trzyma tak dobrze jak spoina spawalnicza?
Nie, spoina spawalnicza jest sztywniejsza, ale powoduje odkształcenia materiału. Automatikverbinder osiąga jednak wystarczające siły wyciągające dla ogólnej budowy maszyn.
Co dzieje się z warstwą anodownaną?
Warstwa anodowna nie przewodzi prądu. Tuleja tnąca przebija warstwę w miejscach styku, dzięki czemu powstaje elektryczne połączenie masowe.
