Nutenstein einfach beschrieben

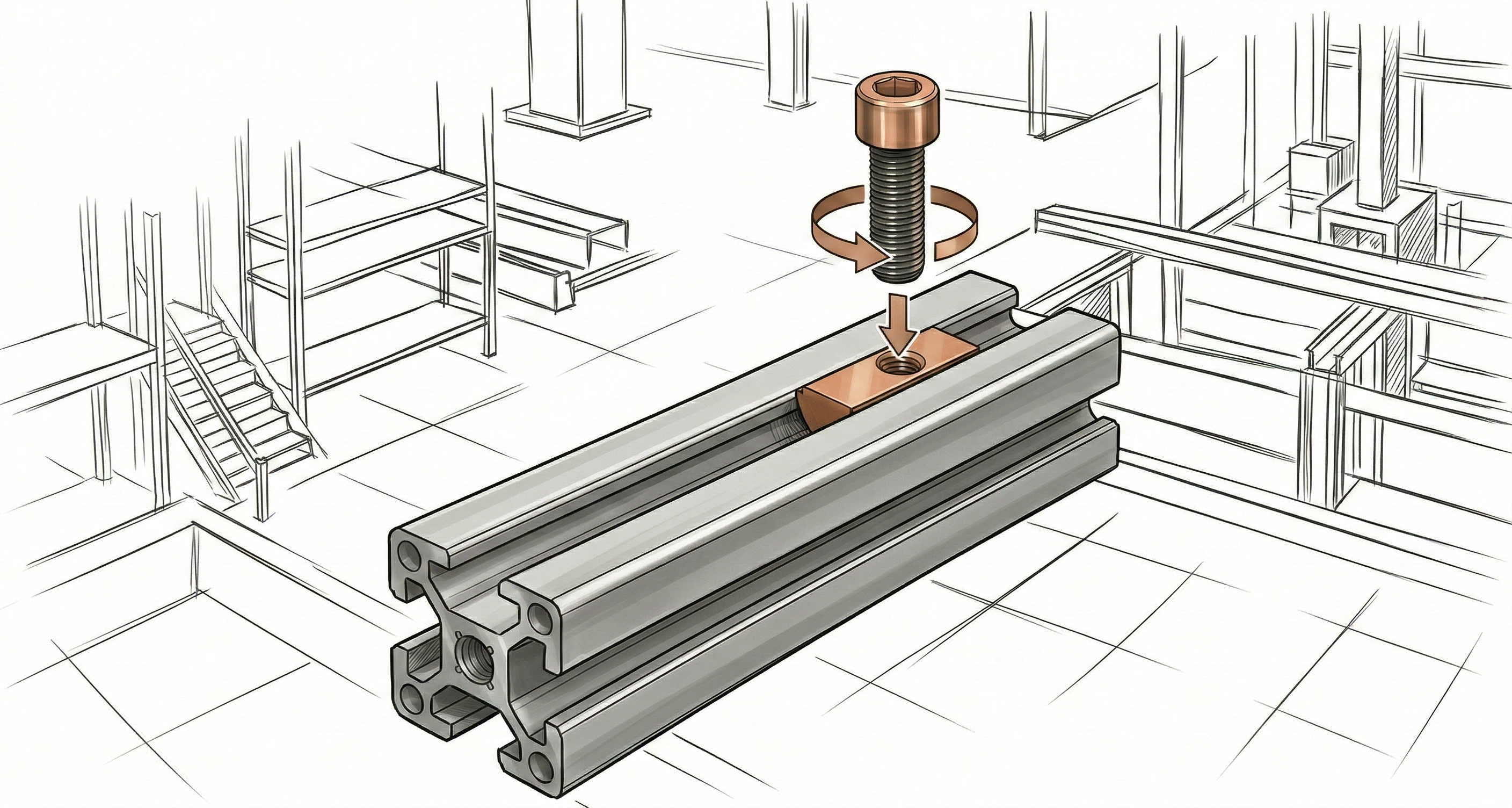

Ein Nutenstein ist ein quader- oder rautenförmiges Verbindungselement mit Innengewinde, das in die T-Nut (Hinterschnitt) von Aluminium-Konstruktionsprofilen eingesetzt wird. Er dient als variabler Befestigungspunkt für Schrauben, um Profile miteinander zu verbinden oder Anbauteile (z. B. Griffe, Scharniere, Sensoren) kraftschlüssig zu montieren. Durch die Platzierung in der Nut ermöglicht er eine flexible Positionierung entlang der gesamten Profillänge.

Was ist ein Nutenstein?

Der Nutenstein (auch als T-Nut-Stein oder Gleitmutter bezeichnet) ist das zentrale Basiselement der Verbindungstechnik in modularen Profilbaukästen. Er fungiert als Gegenstück zur Schraube und leitet die Vorspannkraft in die Flanken der Profilnut ein. Im Gegensatz zu fest verschweißten oder gebohrten Befestigungspunkten erlaubt der Nutenstein eine reversible und zerstörungsfreie Montage.

Technisch handelt es sich um ein Bauteil, das geometrisch exakt auf die jeweilige Nutgröße (z. B. Nut 5, 6, 8, 10 oder 12) abgestimmt ist. Viele Ausführungen verfügen über einen Führungssteg, der den Stein mittig in der Nut zentriert und eine optimale Kraftübertragung gewährleistet.

Im industriellen Alltag wird der Begriff häufig als Oberbegriff für Varianten wie Hammermutter, Schiebemutter oder Einschwenk-Nutenstein verwendet. Die Differenzierung erfolgt über die Montageart (Einschwenken vs. Einschieben) und die Fixierung (z. B. Federkugel-Nutenstein).

Ziel & Kernfragen

• Welche Montageart ist erforderlich?
  Muss der Stein nachträglich in ein geschlossenes Gestell eingebracht werden (Einschwenk-Variante) oder kann er vorab über die Stirnseite eingeschoben werden?
• Welche Lasten treten auf?
  Reicht eine Standard-Ausführung aus Stahl verzinkt (Festigkeitsklasse 8 oder 10) oder sind schwere Nutensteine mit vergrößerter Auflagefläche erforderlich?
• Wie wird die Positionierung gesichert?
  Ist eine Fixierung gegen Verrutschen bei vertikaler Montage notwendig (Federkugel oder Federblech)?

Bedeutung im industriellen Kontext

• Modularität und Flexibilität:
  Nutensteine können entlang der gesamten Nut verschoben werden. Bohren und Gewindeschneiden entfallen, Durchlaufzeiten werden reduziert.
• Prozesssicherheit:
  Abgestimmte Geometrien (kompatibel zu marktüblichen Systemen) gewährleisten definierte Auszugskräfte und planbare Sicherheitsfaktoren.
• Wirtschaftlichkeit:
  Die Wiederverwendbarkeit unterstützt nachhaltige, umrüstbare Produktionsmittel und erhöht die Investitionssicherheit.

Wichtige Bestandteile / technische Kernelemente von Nutensteinen

• Geometrie und Passung (Nutgröße):
  Die Breite muss exakt zur Nutöffnung passen. Ein Führungssteg sorgt für Zentrierung und optimale Kraftübertragung.
• Innengewinde:
  Typischerweise metrische Gewinde von M3 bis M12. Die Gewindetiefe muss die erforderliche Mindesteinschraubtiefe gewährleisten.
• Fixierelement (Federkugel/Federblech):
  Fixiert den Stein durch Reibschluss am Nutgrund und verhindert das Verrutschen bei vertikaler Montage.
• Material und Oberfläche:
  Standard: Stahl verzinkt. Für Hygiene- oder Outdoor-Anwendungen: Edelstahl (z. B. V2A/V4A).
• Einschwenk-Funktion (Rhombus/Hammer):
  Spezielle Geometrien erlauben das Einlegen von oben und Verriegeln durch 90°-Drehung.

Einflussfaktoren auf Auswahl & Anwendung

Vorteile für Unternehmen & technische Teams

Für Unternehmen (Einkauf/Management):
Standardisierte Nutensteine reduzieren Lagerhaltungskosten und vermeiden Herstellerabhängigkeit. Durch Demontierbarkeit können Gestelle und Verbindungselemente wiederverwendet werden.

Für Konstruktion & Instandhaltung:
Änderungen am Design sind schnell umsetzbar. Schraube lösen, Nutenstein verschieben, erneut fixieren – ohne zusätzliche Bearbeitung.

Praxistipp für Konstruktion & Einkauf

Unterscheiden Sie zwischen Erstmontage und Nachrüstung (Retrofit). Für offene Profilenden eignen sich einschiebbare Nutensteine mit hoher Auflagefläche. Für bestehende Maschinen sollten einschwenkbare Varianten (z. B. mit Federkugel) bevorratet werden.

Checkliste für die Bestellung:

Aktuelles Praxisbeispiel

In einer Roboterzelle (Baureihe 40, Nut 8) mussten Materialbehälter wöchentlich angepasst werden. Durch den Einsatz einschwenkbarer Nutensteine mit Federkugel konnten Halterungen schnell verschoben werden, ohne dass Muttern in der vertikalen Nut nach unten fielen. Die Rüstzeit sank um rund 15 %.

Zukunftstrends

Digitale Zwillinge und CO₂-Transparenz gewinnen an Bedeutung. Nutensteine werden mit Metadaten (Gewicht, Material, CO₂-Footprint) in CAD-Systeme integriert. Zudem steigt der Einsatz von Cr6-freien Beschichtungen und CO₂-reduziertem Stahl.

Fazit

Der Nutenstein ist der technologische Enabler modularer Aluminium-Profilsysteme. Die richtige Wahl hinsichtlich Geometrie, Material und Fixierung bestimmt Funktionalität, Montageeffizienz und Lebensdauer der Konstruktion.

FAQ – die 5 wichtigsten Fragen zu Nutensteinen

Was ist der Unterschied zwischen einem Nutenstein und einer Hammermutter?
Eine Hammermutter wird eingelegt und durch 90°-Drehung verriegelt. Ein klassischer Nutenstein wird meist eingeschoben und bietet oft größere Auflageflächen.

Wie bestimme ich die richtige Größe?
Maßgeblich sind Nutbreite und Systemtyp (I/B). Der Stein muss gleiten können, aber formschlüssig anliegen.

Kann ich Nutensteine verschiedener Hersteller mischen?
Ja, sofern Hauptmaße und Geometrie übereinstimmen. Kompatibilität stets prüfen.

Wofür ist die Federkugel?
Sie fixiert den Stein durch Reibung und erleichtert die Montage bei vertikalen Profilen.

Sind Nutensteine für ESD geeignet?
Spezielle Ausführungen mit Schneid- oder Zahnkontur stellen elektrische Leitfähigkeit sicher.
