Nut bzw. Nutenbreite einfach beschrieben
Die Nut (spezifisch die Nutenbreite) bezeichnet bei Aluminium-Konstruktionsprofilen die lichte Weite der T-förmigen Öffnung im Profilquerschnitt. Sie ist das definierende Maß für die Systemzugehörigkeit (z. B. Nut 8 oder Nut 10) und bestimmt die Kompatibilität von Zubehör wie Nutensteinen und Verbindern. Sie bildet die zentrale mechanische Schnittstelle für die modulare Montage.
Was ist die Nut (Nutenbreite)?

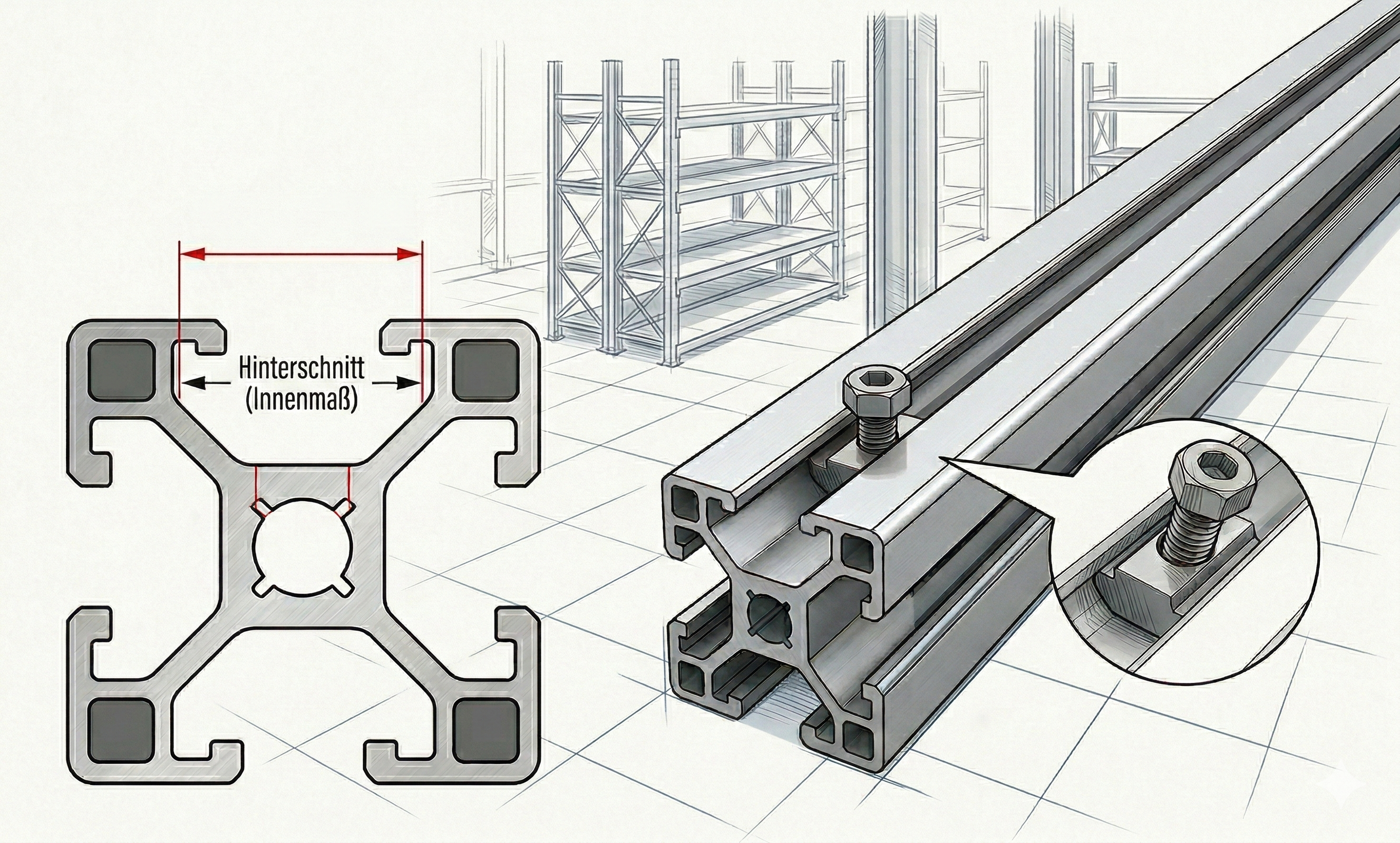

Die Nut ist die hinterschnittene Vertiefung, die axial entlang eines Aluminium-Strangpressprofils verläuft. Im Kontext modularer Montagesysteme handelt es sich nahezu ausschließlich um eine T-Nut, deren Geometrie so ausgelegt ist, dass Befestigungselemente (z. B. Nutensteine oder Hammerkopfschrauben) formschlüssig eingeführt und durch Verschraubung kraftschlüssig fixiert werden können.
Die Nutenbreite (z. B. 5 mm, 6 mm, 8 mm, 10 mm) ist das primäre Klassifizierungsmerkmal eines Profilsystems. Sie korreliert häufig mit dem Rastermaß (z. B. Nut 8 bei 30er- oder 40er-Raster, Nut 10 bei 45er-Raster), ist jedoch nicht zwingend daran gekoppelt. Am Markt dominieren zwei Geometriestandards (I-Typ und B-Typ), die sich bei gleicher Nutenbreite in Nuttiefe, Lippenstärke und Kernbohrung unterscheiden können.
Einsatzfelder
Die Nut dient als universelle Aufnahme für:
- Verbindungstechnik: Winkel, Innenverbinder, Automatikverbinder
- Flächenelemente: Einlassen von Scheiben oder Blechen in den Nutenquerschnitt
- Anbauteile: Sensorik, Schalter, Griffe und Scharniere
- Linearführungen: Nutzung als Laufbahn für Rollen oder Gleiter (je nach Profilausführung)
Ziel & Kernfragen
Für Konstrukteure und technische Einkäufer ist das Verständnis der Nut-Spezifikation essenziell, um Fehlbeschaffungen zu vermeiden und die statische Sicherheit zu gewährleisten.
- Ist die Nutenbreite allein ausreichend für die Kompatibilität?
Nein, Nuttiefe und Ausformung der Nutlippen müssen ebenfalls zum Zubehör passen. - Welche Lasten kann die Nutflanke aufnehmen?
Entscheidend für die Zugfestigkeit von Verbindungen – insbesondere bei dynamischen Anwendungen. - Wie beeinflusst die Nutgeometrie die ESD-Fähigkeit?
Kontaktierung erfolgt durch mechanisches Durchdringen der Eloxalschicht, z. B. über Nutensteine mit Schneid- oder Riffelkontur.
Bedeutung im industriellen Kontext
Die Standardisierung der Nutenbreite ist einer der Hauptgründe für den Erfolg modularer Aluminium-Baukästen im Maschinenbau.
- Interoperabilität: Kombination von Komponenten verschiedener Hersteller unter Beachtung des Systemtyps (I/B).
- Konstruktionseffizienz: Die Nut bestimmt die Auswahl der gesamten Peripherie in CAD-Systemen.
- Wartung & Retrofit: Erweiterungen bleiben auch über Jahrzehnte möglich.
Wichtige Bestandteile / technische Kernelemente von Nut (Nutenbreite)
- Nutenöffnung (Maß A): Nominelle Breite (z. B. 8 +0,3 mm). Toleranzen nach DIN EN 12020-2 entscheidend.
- Nutentiefe und Hinterschnitt: Raum unter den Nutlippen; falsche Steghöhen führen zu Beschädigungen oder geringer Klemmkraft.
- Nutlippen / Flanken: Nehmen Zugkräfte auf; Belastbarkeit abhängig von Legierung (z. B. EN AW-6063 T66).
- Kernbohrung: Aufnahme für stirnseitige Gewinde; beeinflusst elastische Verformung der Nut.
- Nutenstein-Typen: Einschwenkbar (Hammerkopf, Kugelrastung) oder einschiebbar (Blockform).
Einflussfaktoren auf Auswahl & Anwendung
| Faktor | Beschreibung | Relevanz für die Konstruktion |
|---|---|---|
| Lastfall (Statisch/Dynamisch) | Hohe dynamische Lasten erfordern größere Nuten (z. B. Nut 10 statt Nut 8) und schwerere Profilbaureihen. | Hoch |
| Nutenstandard (I-Typ vs. B-Typ) | Unterschiedliche Nutgeometrien sind bei Zubehör oft nicht kompatibel. | Sehr Hoch (Beschaffung) |
| Montagegeschwindigkeit | Einschwenkbare Systeme beschleunigen die Montage. | Mittel (Kosten) |
| Oberflächenschutz | Für ESD-Anwendungen muss die Eloxalschicht gezielt durchbrochen werden. | Mittel (Sicherheit) |
| Schmutzanfälligkeit | Offene Nuten sammeln Staub; Abdeckprofile sind ggf. erforderlich. | Hoch (Branchenspezifisch) |
Vorteile für Unternehmen & technische Teams
Für Unternehmen: Konzentration auf Standard-Nutenbreiten reduziert Lagerhaltungskosten und erhöht Beschaffungsflexibilität.
Für Konstruktion/Produktion: Validierte Leistungsdaten und verfügbare CAD-Bibliotheken beschleunigen Auslegung und reduzieren Fehlkonstruktionen.
Praxistipp für Konstruktion & Einkauf
Achten Sie beim Wechsel von Profilsystemen exakt auf den Nutenstein-Typ. Ein Nutenstein für „Nut 8 B-Typ“ kann mechanisch in eine „Nut 8 I-Typ“ passen, jedoch mit geringerer Auflagefläche oder falscher Steghöhe.
Folge: Beschädigung der Eloxalschicht oder Aufbiegen der Nutlippe.
Lösung: Systemtyp (I oder B) immer in der Stückliste definieren und Datenblätter prüfen.
Aktuelles Praxisbeispiel
In der Intralogistik werden modulare Aufbauten für AGVs zunehmend mit Profilen der 45er-Baureihe und Nut 10 realisiert. Die breitere Nut ermöglicht hochbelastbare Schwerlastverbinder und dient gleichzeitig als geschützter Kabelkanal mittels Abdeckprofilen.
Zukunftstrends 2026+
Im Zuge der „Circular Modularity“ gewinnen standardisierte Nutgeometrien weiter an Bedeutung. Wiederverwendbare Profile und KI-gestützte CAD-Prüfungen zur Nutzung vorhandener Lagerware reduzieren Materialeinsatz und CO₂-Footprint.
Fazit
Die Nut (Nutenbreite) ist der entscheidende Parameter für Systemkompatibilität, Statik und Flexibilität modularer Konstruktionen. Wer Unterschiede zwischen I-Typ und B-Typ kennt und Belastungsgrenzen berücksichtigt, konstruiert sicherer und wirtschaftlicher.
FAQ – die 5 wichtigsten Fragen zu Nut (Nutenbreite)
Was ist der Unterschied zwischen Nut 8 und Nut 10?
Nut 8 wird meist bei 30er- oder 40er-Rastern eingesetzt (mittlere Lasten). Nut 10 kommt bei größeren Rastermaßen zum Einsatz und erlaubt höhere Anzugsmomente.
Sind alle Profile mit gleicher Nutenbreite kompatibel?
Nein. Trotz gleicher Breite unterscheiden sich Profile oft in Tiefe und Lippenform (I-Typ vs. B-Typ).
Wie viel Last hält eine T-Nut aus?
Abhängig von Legierung, Profilgröße und Nutenstein. Herstellerdatenblätter liefern konkrete Werte.
Kann man Kabel in der Nut verlegen?
Ja. Mit Abdeckprofilen oder Clips lässt sich die Nut als Kabelkanal nutzen.
Was bedeutet ESD-fähig in Bezug auf die Nut?
Die Eloxalschicht ist elektrisch isolierend. Für ESD-Schutz muss diese mechanisch durchbrochen werden.
